新手篇—轻松看懂汽车电路图(上)
来源:本站整理  作者:佚名  2013-06-28 18:24:48



二、一汽丰田汽车电路识图示例
    1.电路导线颜色代码
    丰田汽车电路图的特点:①电路图中的电气元件通常用文字直接标注;②把整个电路图作为一个总图,各系统电路按横轴方向逐个布置,并在电路图上方标出各系统电路的区域和代表该电路系统的符号及文字说明;③电路图中绘出了搭铁点,并标注代号与文字说明,可以从电路图了解电路搭铁点,直观明了;④电路图中,有的还直接标出电路插接器的端子排列和各端子的使用情况,给识图和电路故障查寻提供了方便。

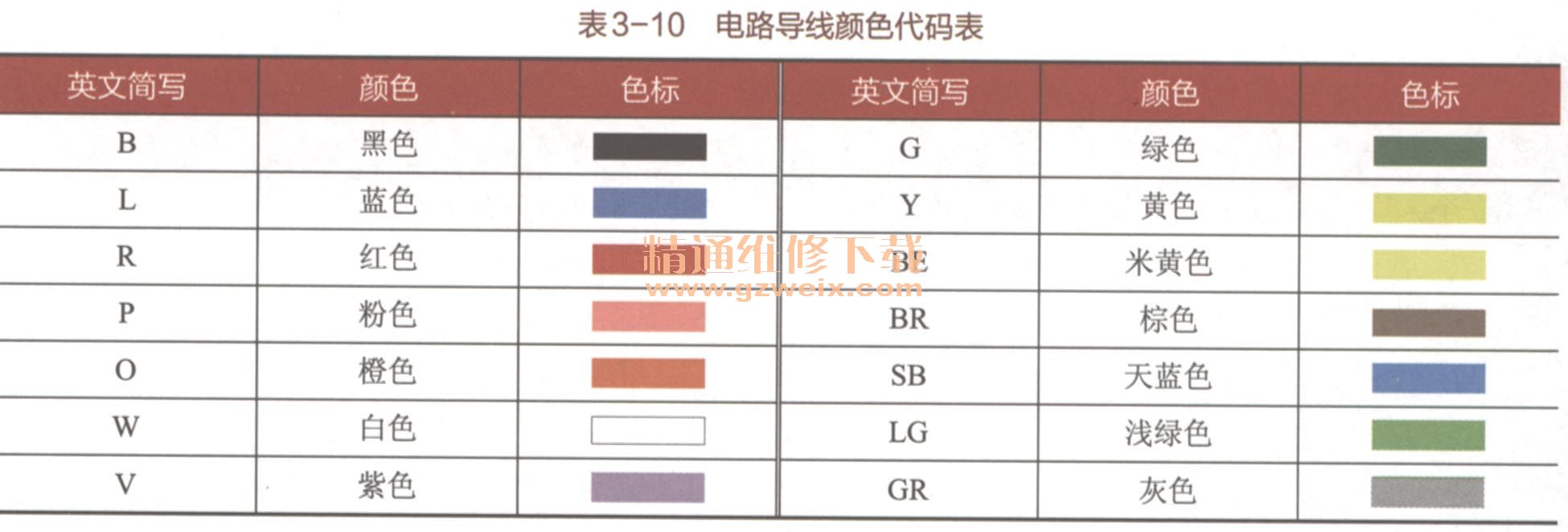

电路导线颜色代码如表3-10所示。
电路导线颜色代码表

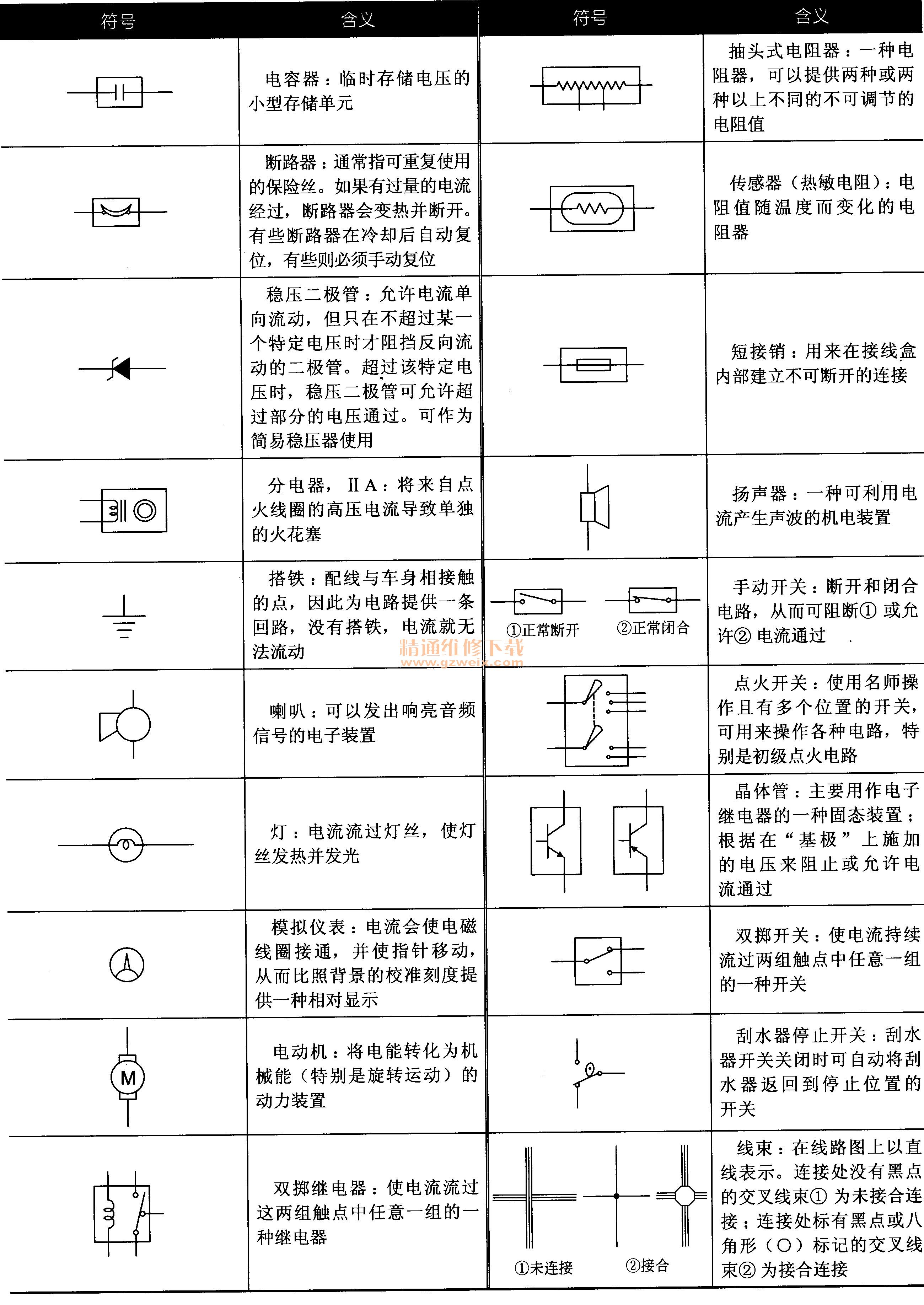

    2.电路图符号及含义
电路图符号及含义如表3-11所示。
一汽丰田汽车电路图中的符号及含义

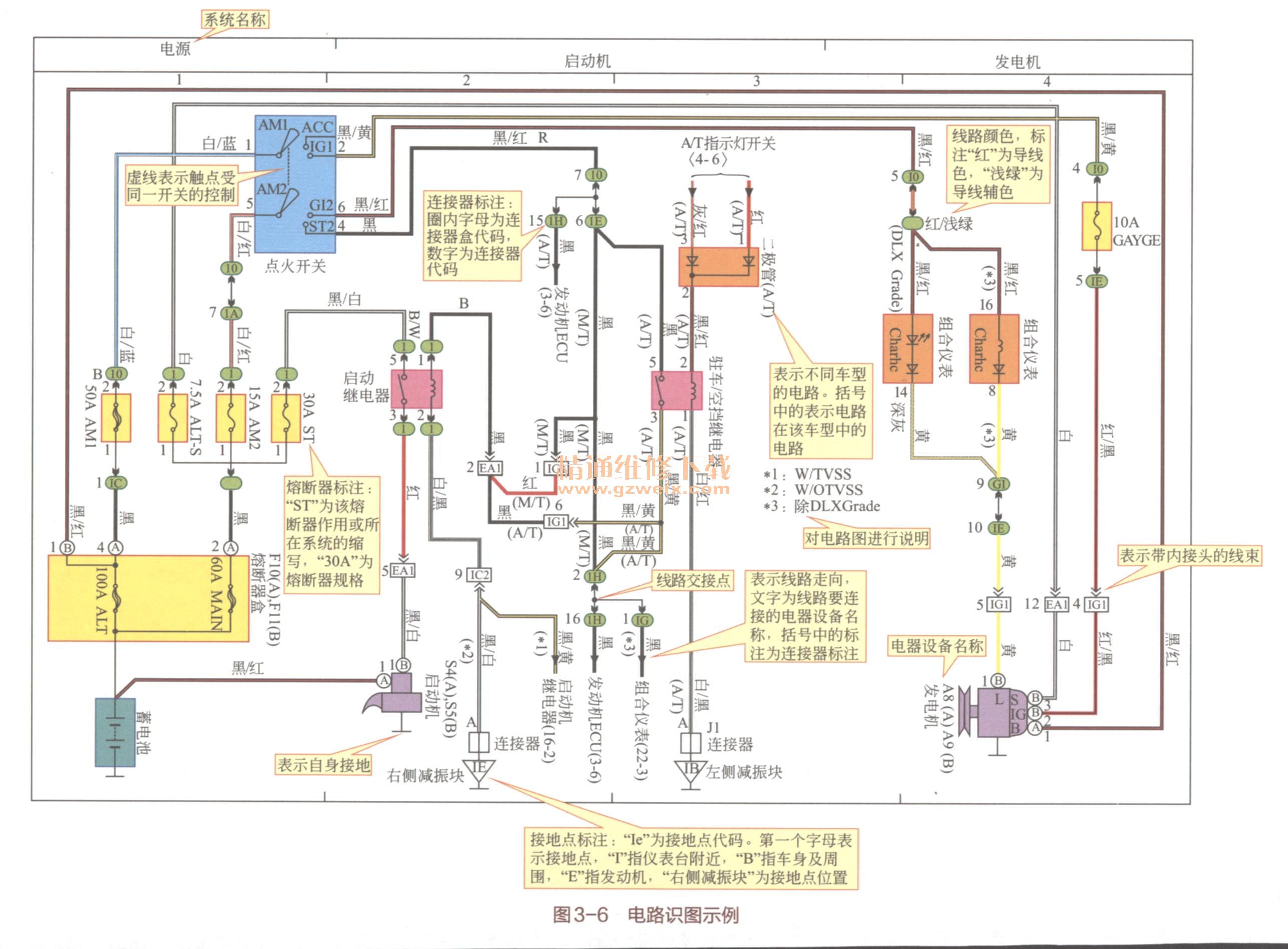

    3.电路识图示例
现以丰田汽车电源电路、启动机电路及发电机电路为例,说明丰田汽车电路图的识读方法。
电路识图示例如图3-6所示。
电路识图示例


    4.缩略语及其含义

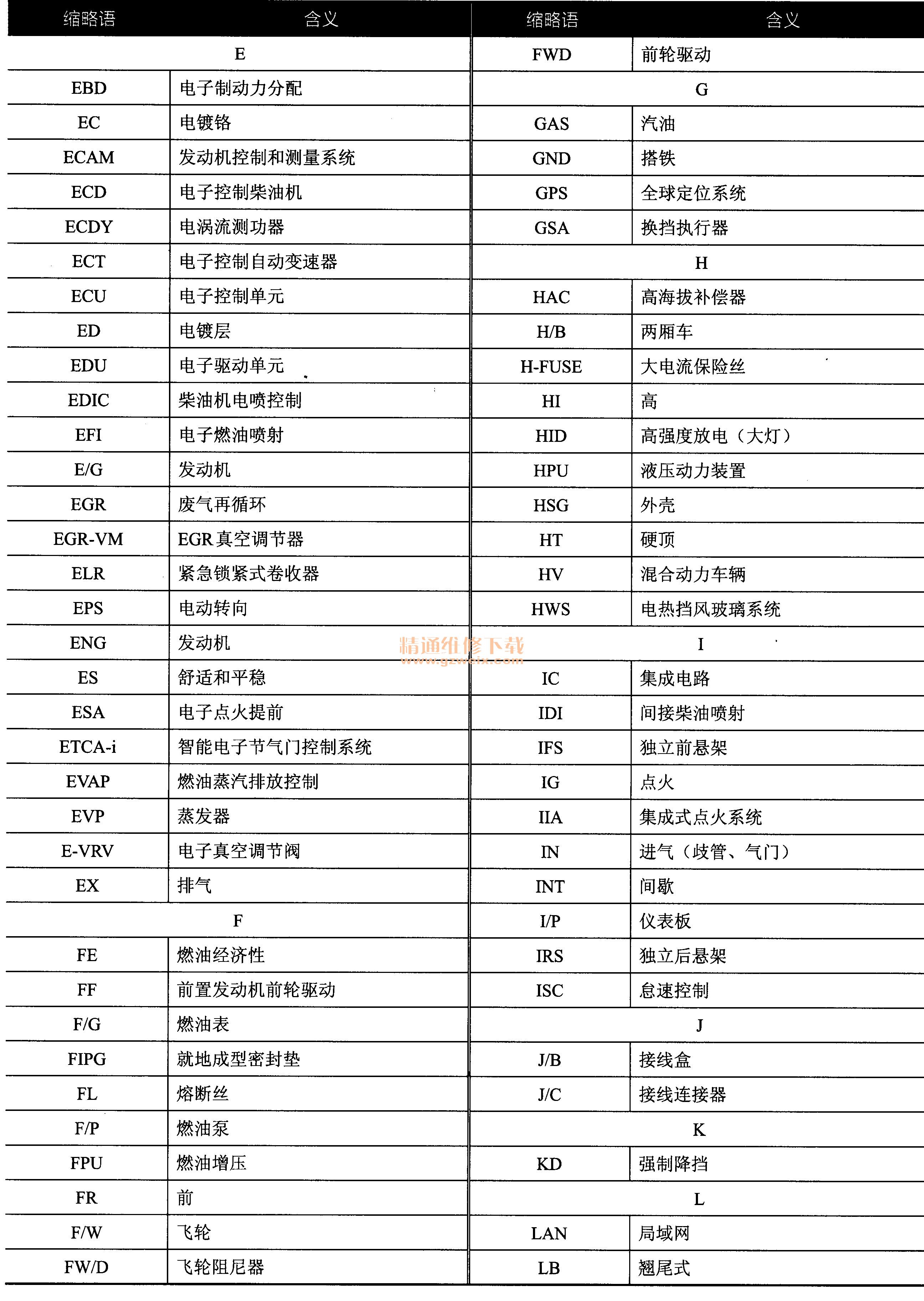

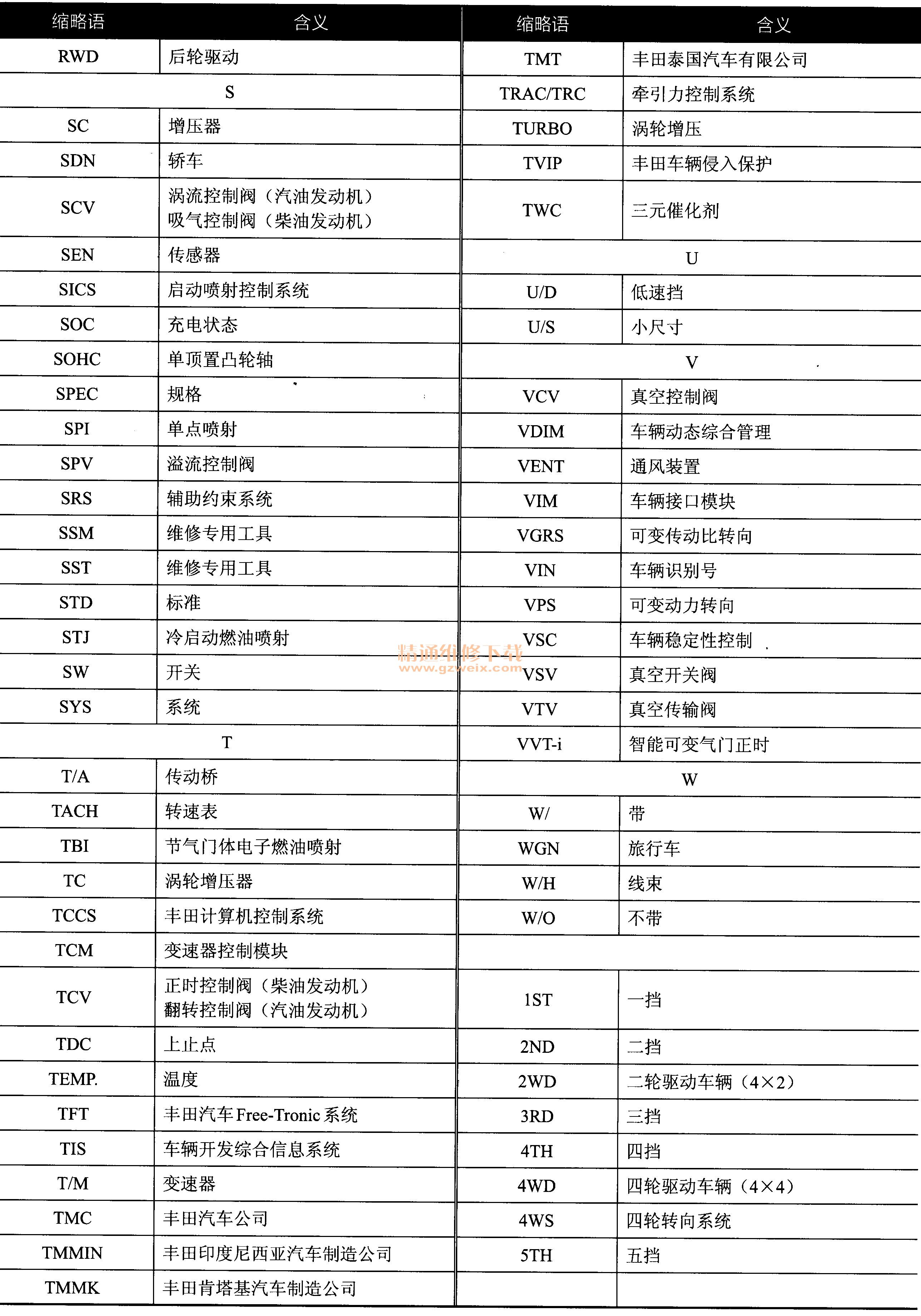

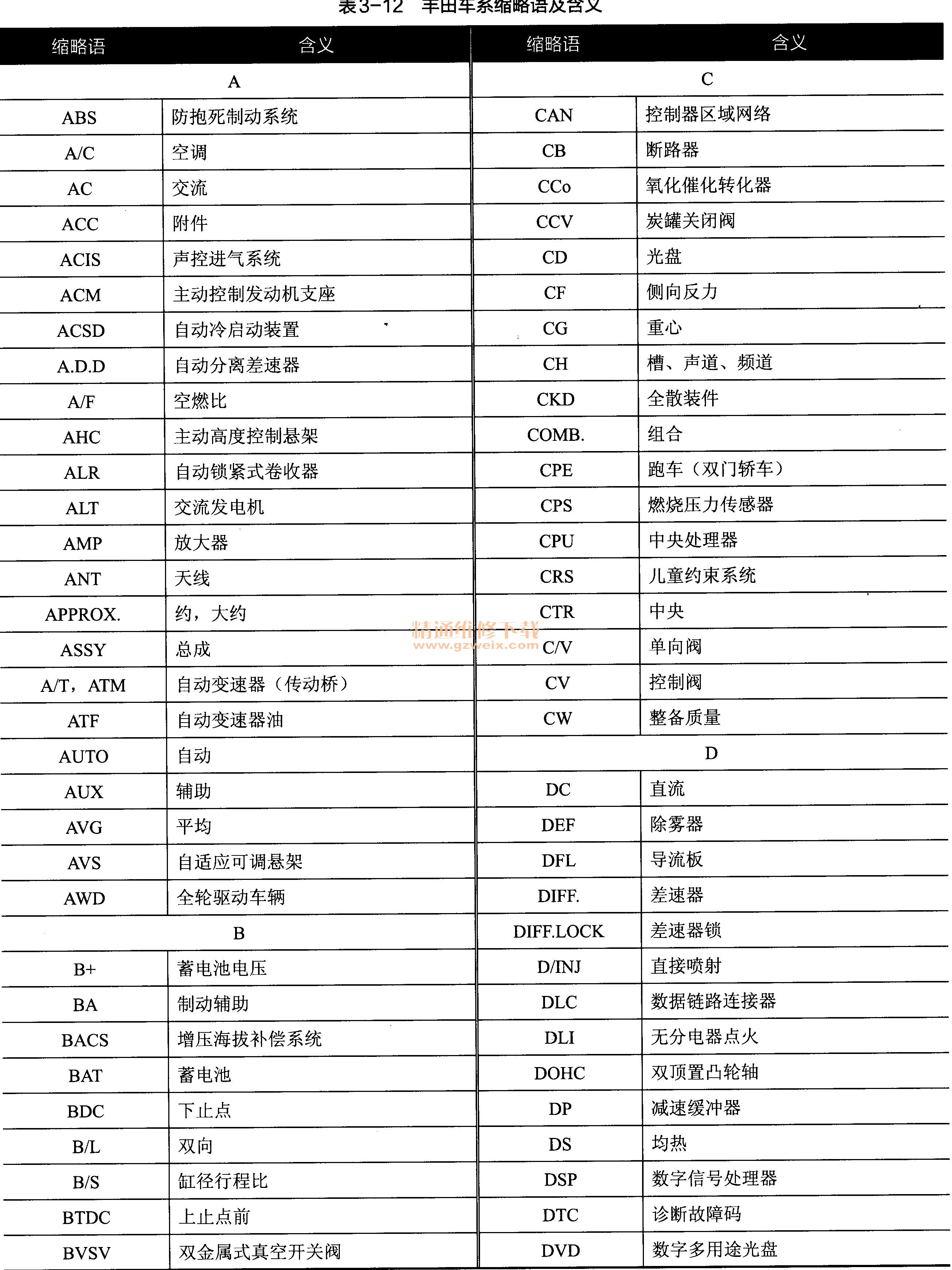

丰田车系缩略语及含义如表3-12所示。
丰田车系缩略语及含义
