新手篇—轻松看懂汽车电路图(上)
来源:本站整理  作者:佚名  2013-06-28 18:24:48



    第一节 概述
    由于汽车电路图是对汽车电路设备间连接关系的特殊表达,在阅读电路图时仅靠掌握一般汽车电路的读图方法是远远不够的,还要对电路图中的电器符号、标注、代码及缩略语的含义等进行了解。

    虽然世界上各国各汽车制造厂家对电路图中电器符号、导线标注、代码及缩略语的含义没有统一的规定标准,但是有一定的规律可循。只要掌握一般电器符号、导线标注、代码等内容的阅读方法后,就可以触类旁通读懂所有汽车电路图中的电器符号、导线标注、代码、缩略语等。

    一、汽车电器符号
    汽车上所有的电器设备在电路图中都是用电器符号表示的。电器符号是简单的图形符号,只大概地表示出电器设备的外形,然后在图形符号上或旁边用文字加以说明电器设备的名称。有的还附有电器设备的代码、安装位置等内容,如图3-1所示。有的电器符号也简单地表达出电器设备内部的工作原理和电路,例如一汽大众启动机电器符号如图3-2所示。从图3-2中可以清楚地看到启动机电机、电磁开关触点、电磁线圈以及它们之间线路的连接关系。

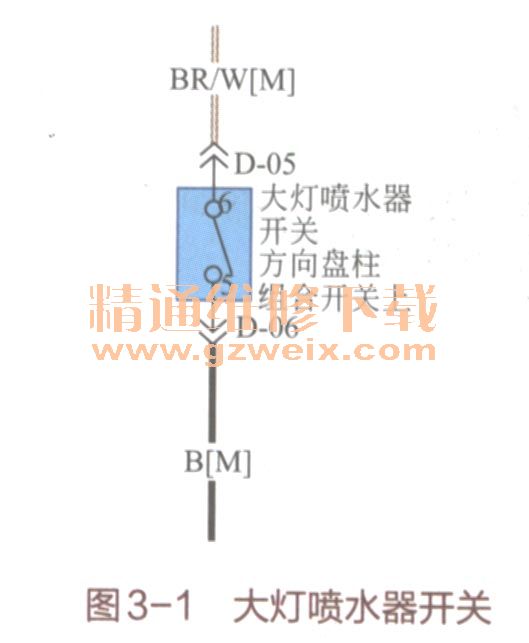

大灯喷水器开关

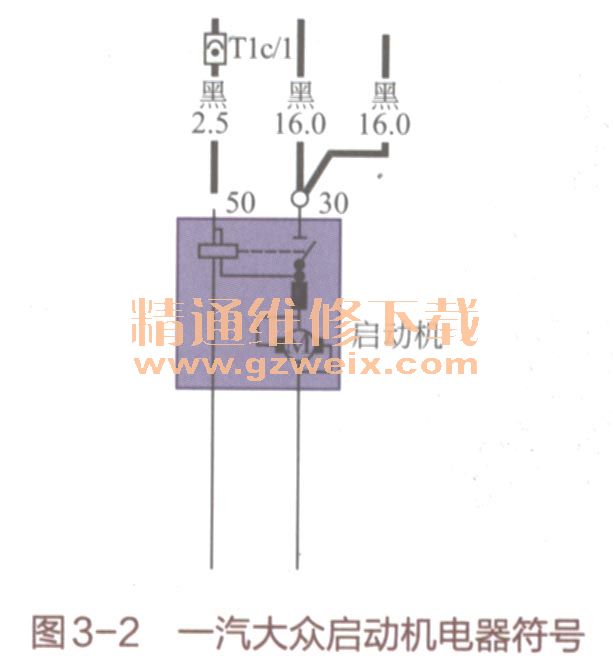

一汽大众启动机电器符号

  在汽车电器设备中,电控单元的图形符号可以是最简单的,也可以是最复杂的。汽车电控单元常见的电器符号如图3-3 (d)所示。在对汽车电路进行维修时,不需要知道电控单元内部的电路如何,但需要知道电控单元各端子的作用。在用电器符号表示电控单元时,也常把电控单元端子的作用标注出来,常见的标注方法如图3-3所示。①在电控单元端子处用英语缩写字母或符号等标明该端子的作用如图3-3 (b)所示。②在电控单元端子处画简单的内部电路,并用英语缩写进行标注如图3-3 (c)(本田雅阁)所示。③在电控单元端子处用详细的文字说明端子的作用如图3-3 (a)所示。

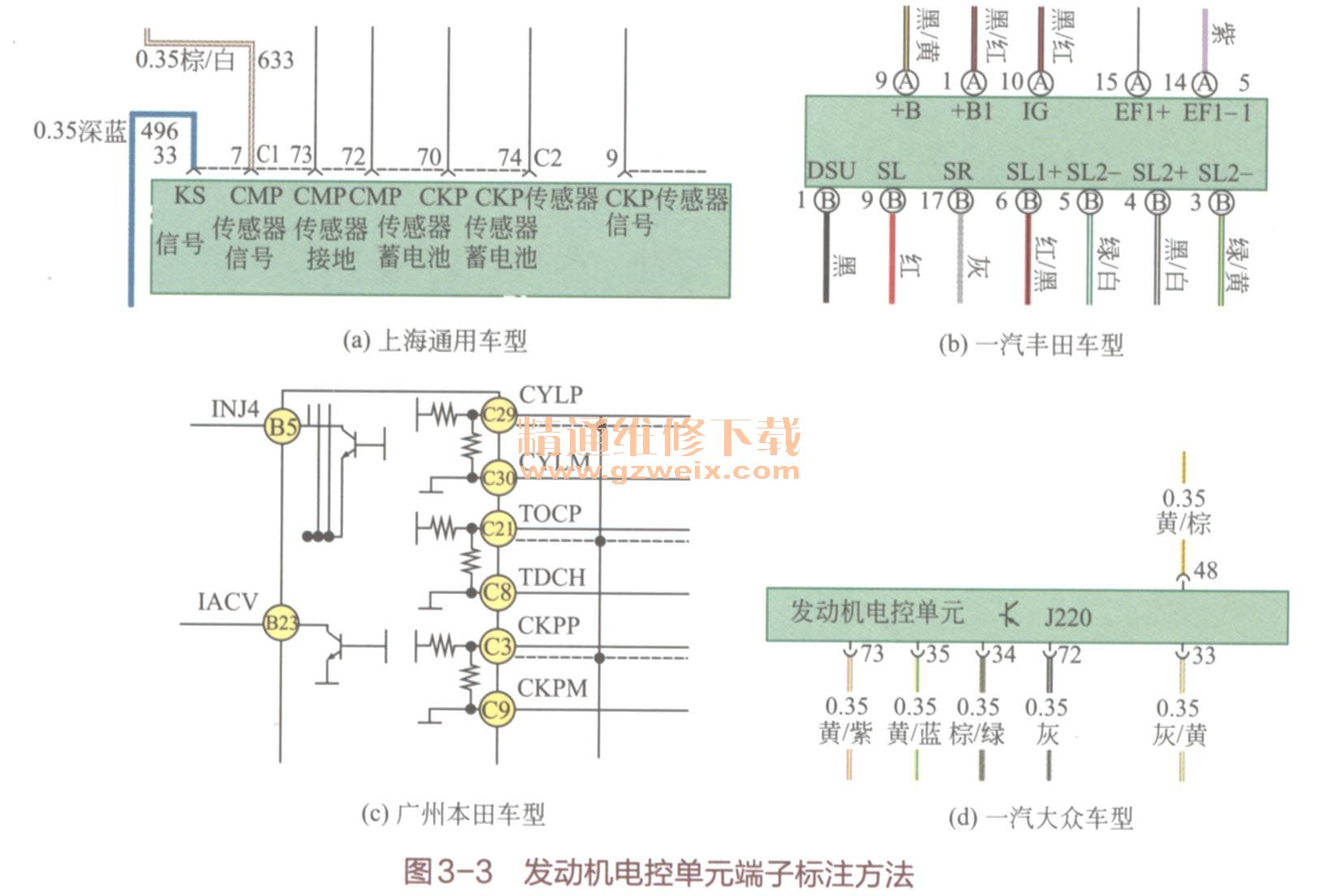

发动机电控单元端子标注方法


    二、汽车电路导线标注
    在维修汽车电路时,为了快速方便地根据电路图在线束中查找到导线,在汽车电路图中对导线的颜色、规格、所属的电器系统,甚至电路编号(上海通用车系)等内部进行了标注。

    导线的规格常用导线的横截面积来表示,单位是平方毫米,单位符号是mm2,常省略不写。规定每平方毫米的导线通过的最大电流为10A。汽车电路中的导线横截面积不能小于0.5mm2。

    导线颜色的标注方法各国各汽车制造厂家之间没有统一的规定,方法不尽相同。我国对汽车电路图中导线颜色的标注方法做了统一规定,在前面已经讲到,在此不再重复。对于其它车系导线颜色的标注方法与我国基本相似。

    三、汽车电器设备端子标注
    为了在维修汽车电路时方便快捷地找到电器设备的接线端子,使导线与接线端子准确无误地相连,在电路图中用一定的数字、字母对电器设备的接线端子进行标注。世界上各国各汽车制造厂家对端子的标注方法不尽相同,我国和德国对汽车电器设备端子的标注方法做出了统一规定。我国汽车电器设备端子标注方法如表3-1~表3-3所示。德国汽车电器设备端子标注方法如表3-4所示。

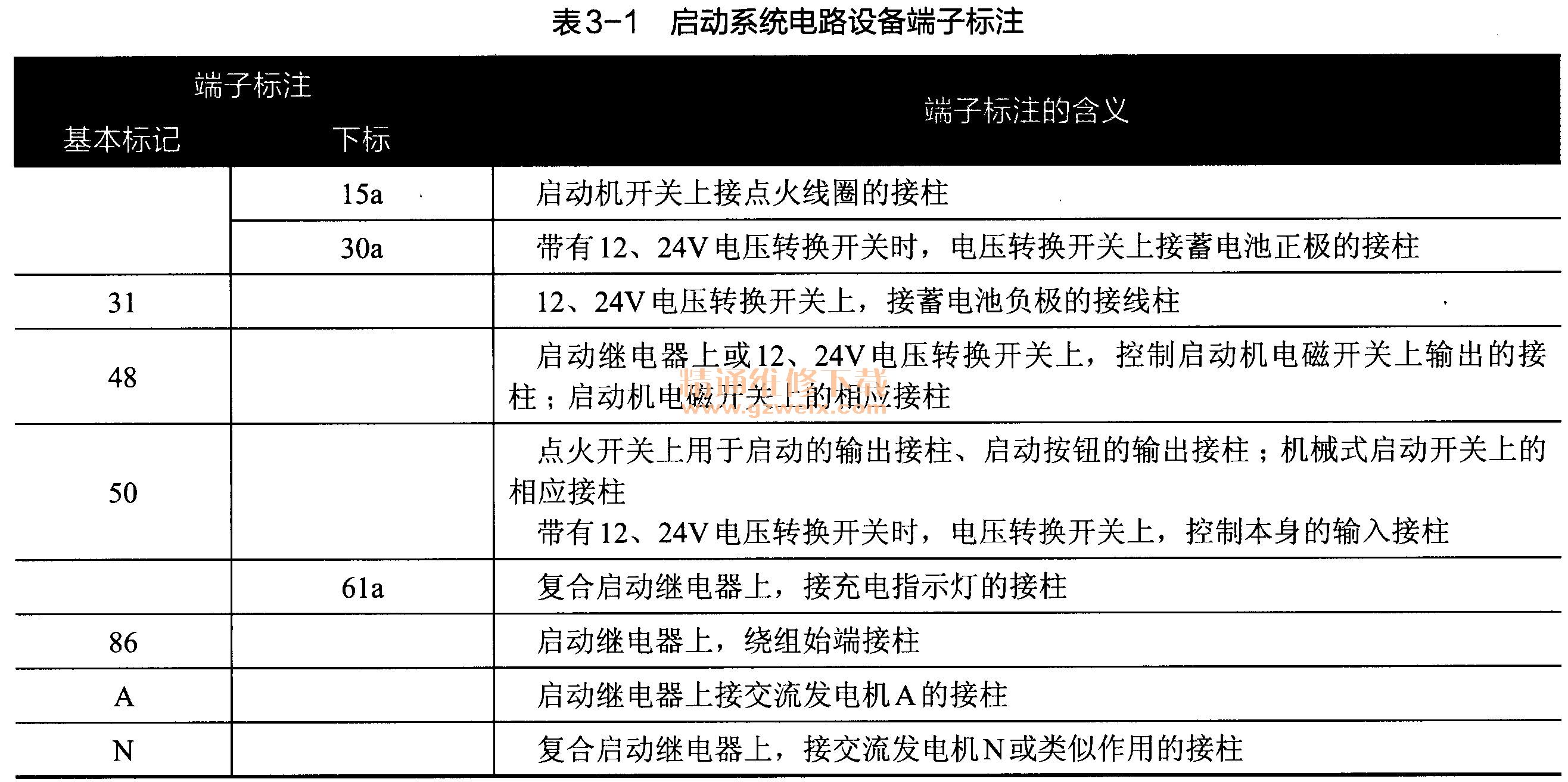

启动系统电路设备端子标注

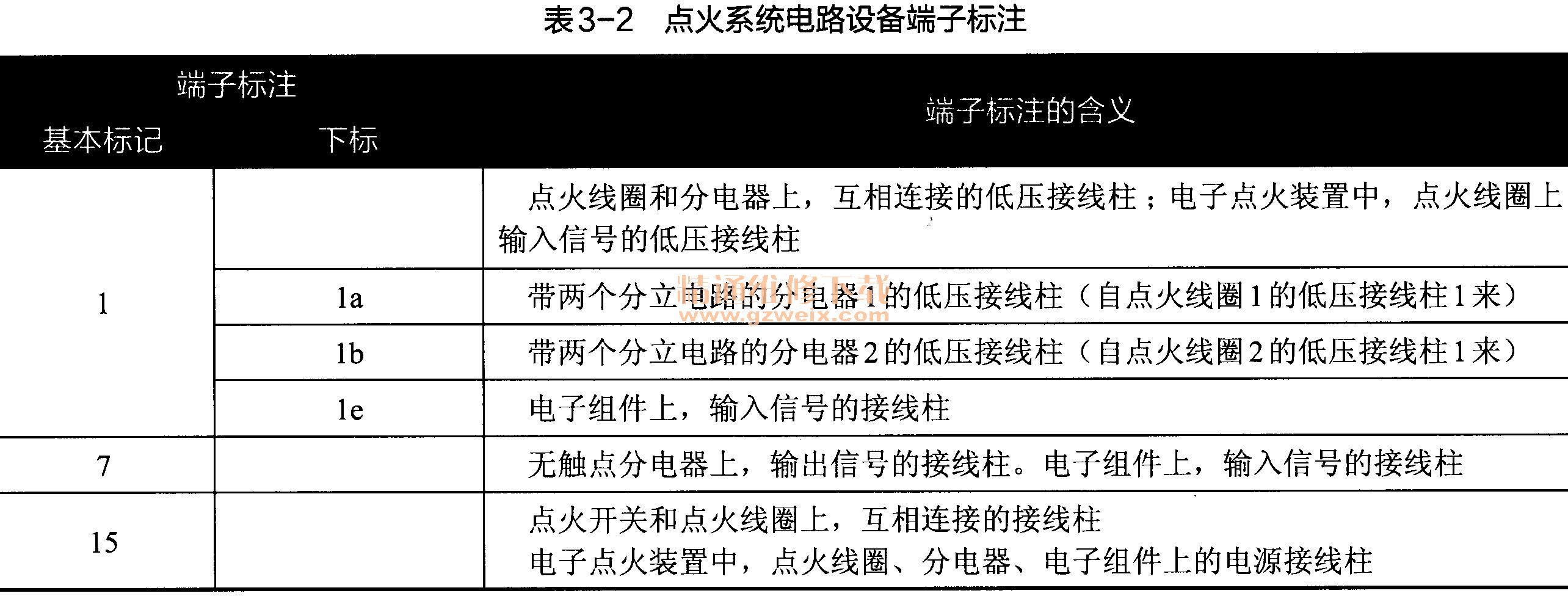

点火系统电路设备端子标注

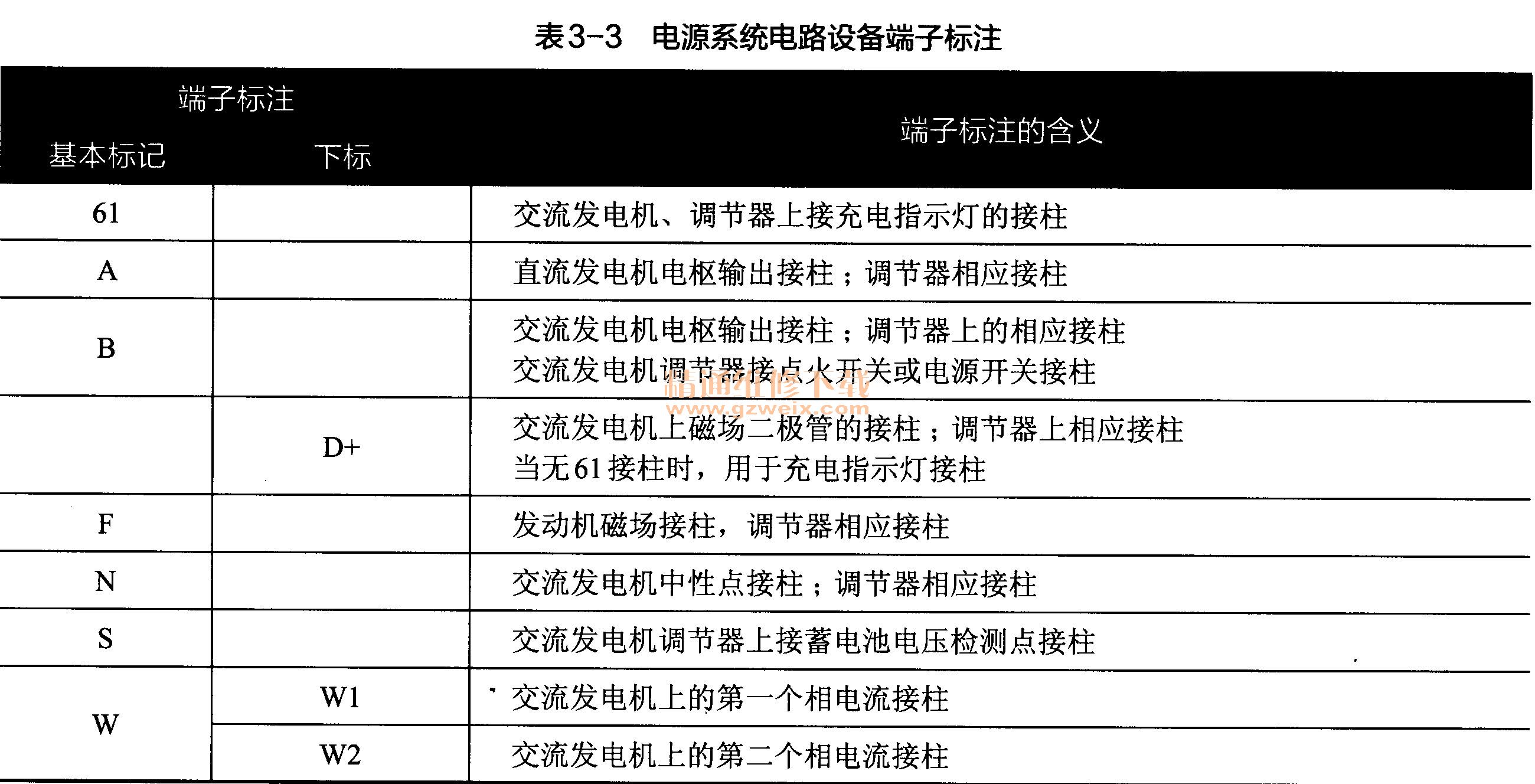

电源系统电路设备端子标注

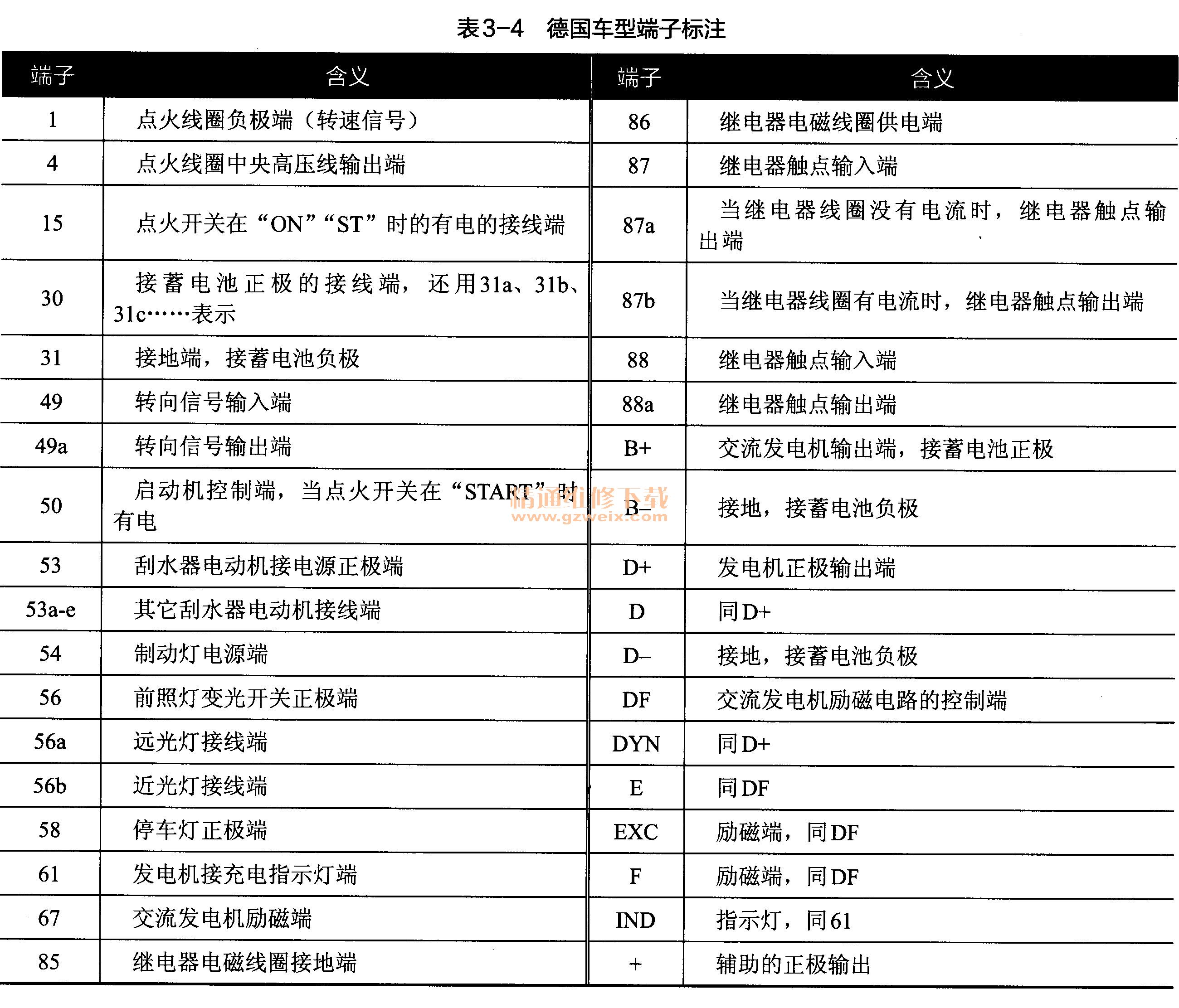

德国车型端子标注


汽车电器设备连接器上各端子的标注方法各国各汽车制造厂家并没有统一的规定标准,一般采用连接器代码加端子号的标注方法。例如宝马汽车电路图中的“C202  4”表示代码为C202连接器上的4号端子。大众汽车电路图中的“T2d11”表示代码为“T2d”的连接器上共有两个端子,"1”表示连接使用的端子为1号端子。其它车系连接器上端子的标注方法会在读图示例中讲到。

    四、汽车电路缩略语
    由于汽车电路的篇幅有限,要表达的内容又很多,在电路图上往往采用缩略语来对电器设备进行标注。缩略语有的是系统英文名称的缩写,例如有ECU (Electronic Control Unit)来表示发动机电控单元,AT (Automatic Transmiss)来表示自动变速器。有的用端子所连接的电器设备作用的英语缩写来作为端子的缩写,例如用STA (STARTER启动机)来表示该端子连接的是启动机或控制启动机启动。有的是统一规定的,例如美国规定美国各汽车制造厂家的电路图中用字母“C”加数字来表示连接器,用字母“S”表示导线连接点,用字母“G”来表示接地(搭铁)等。

    在阅读汽车电路图时,对图中的英语缩写可以通过查阅英汉汽车缩略语词典来了解其含义,也可以通过参考电路图中的说明来了解。
