新手篇—轻松看懂汽车电路图(上)
来源:本站整理  作者:佚名  2013-06-28 18:24:48



  七、北京现代汽车电路识图示例
   1.电路导线颜色代码
现代汽车电路中更多地吸收了日产车系的优点。电源部分画在电路图的顶部,搭铁部分画在电路图的底部。

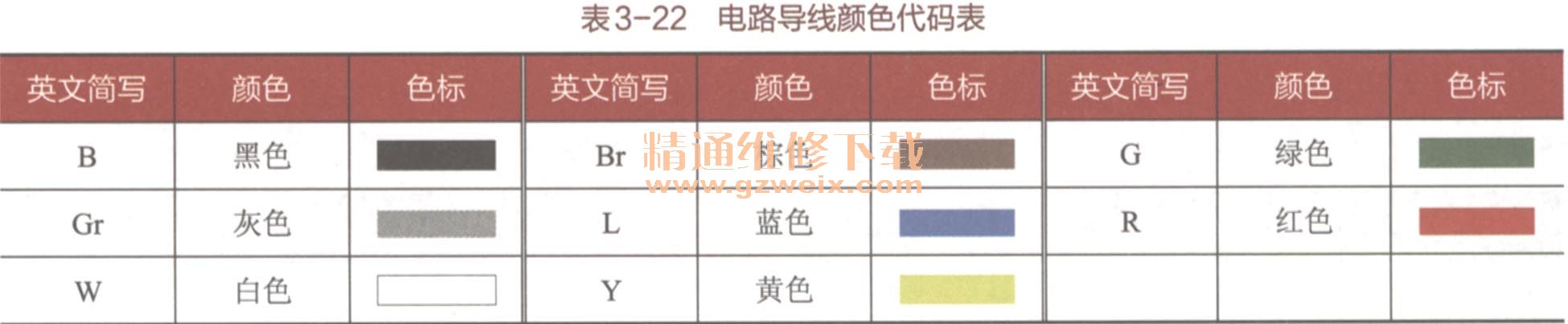

电路导线颜色代码如表3-22所示。
电路导线颜色代码表


   2.电路图符号及含义

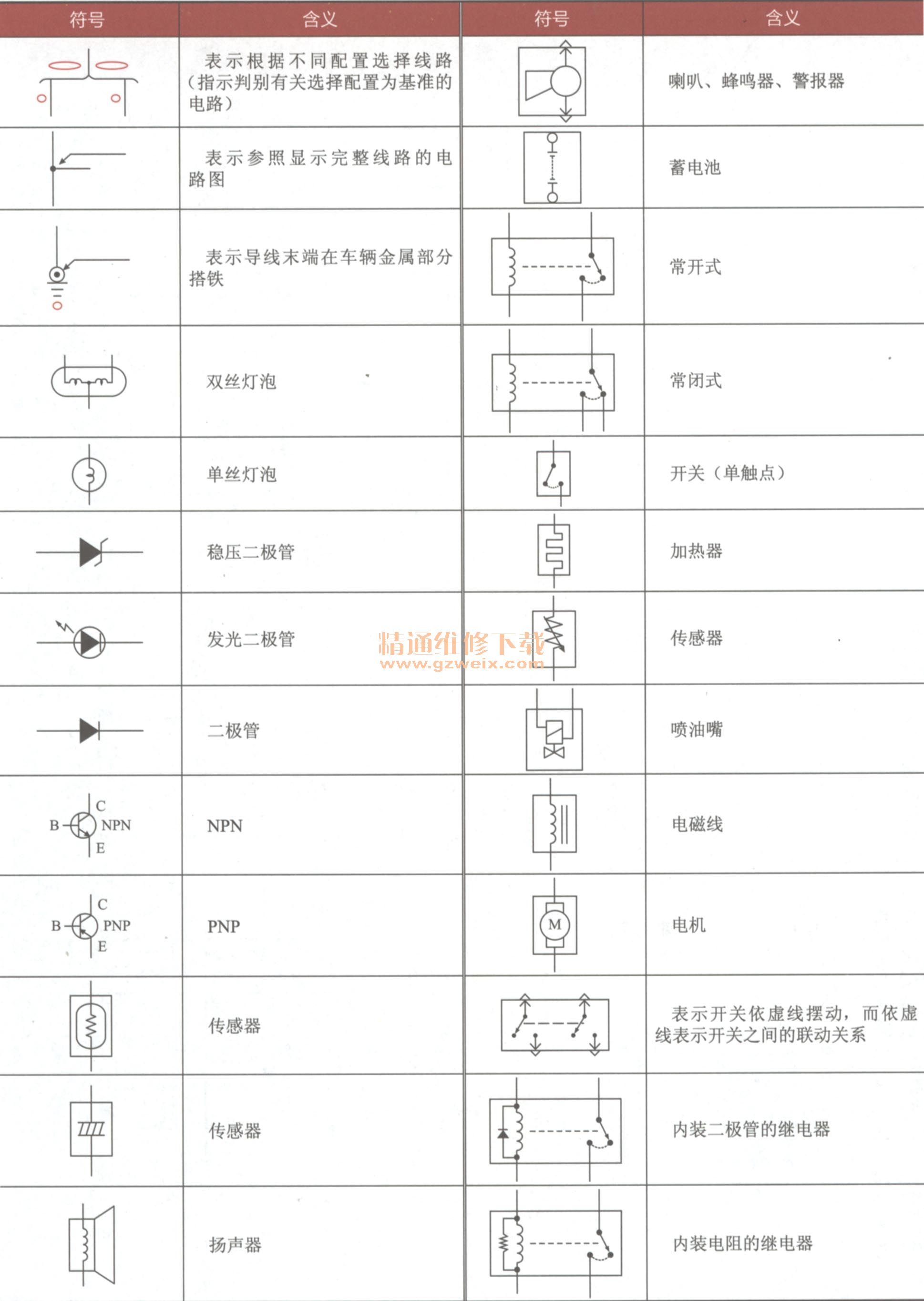

电路图符号及含义如表3-23所示。
电路图符号及含义

   3.电路识图示例
现以北京现代汽车信号电路和点火电路为例,说明现代汽车电路图的识读方法。
电路识图示例如图3-14、图3-15所示。

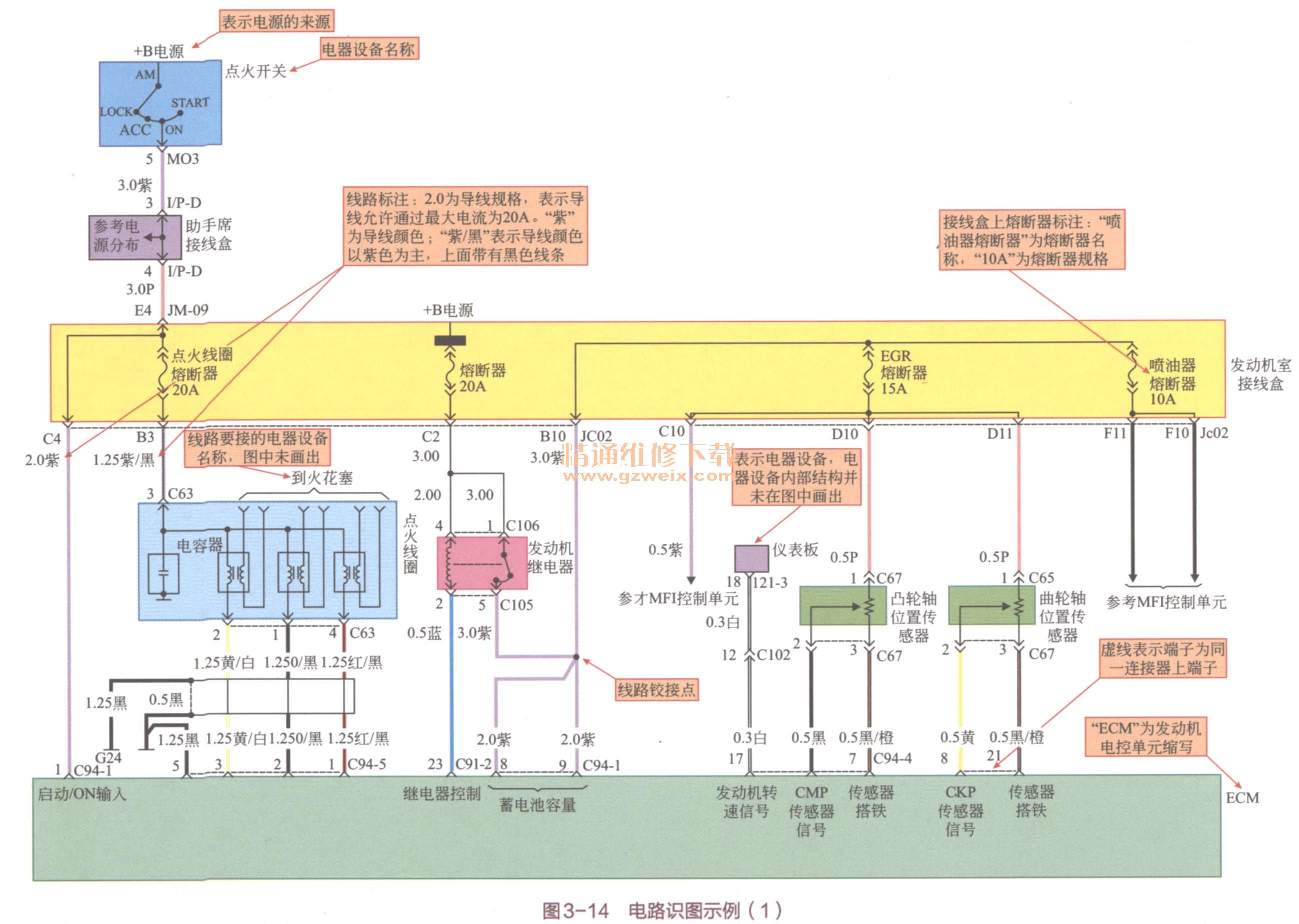

电路识图示例(1)

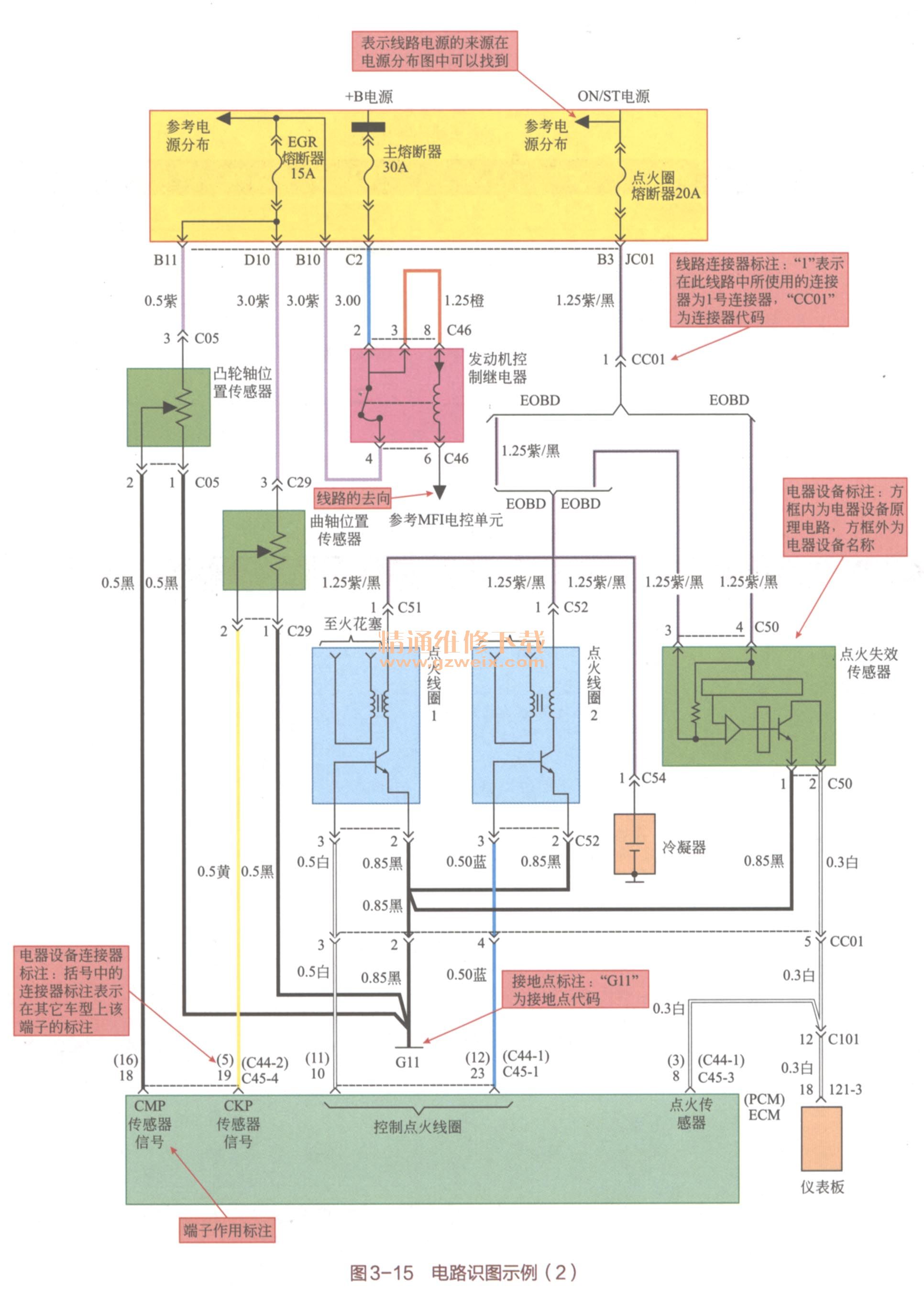

 电路识图示例(2)
