详解汽车发动机润滑系统的主要部件
来源:本站整理  作者:佚名  2018-01-04 09:08:39



    4.分流式机油滤清器
    机油细滤器用以滤除直径为0. 001mm以上的细小机械杂质及胶质。这种滤清器由于对润滑油的流动阻力较大,因此与主油道并联,只有10%~15%的润滑油通过。
    机油细滤器有过滤式和离心式两种类型。目前较多汽车(一汽奥迪100、捷达、高尔夫、上海桑塔纳和解放CA1091载货汽车)发动机都采用离心式机油细滤器。
    离心式机油细滤器滤清能力高,通过能力好,且不受沉淀物影响,不须更换滤芯,只需定期清洗即可;但对胶质滤清效果较差。这种滤清器由于出油无压力,一般只用作分流式机油细滤器。在有些小功率发动机上用它作为全流式离心机油细滤器。

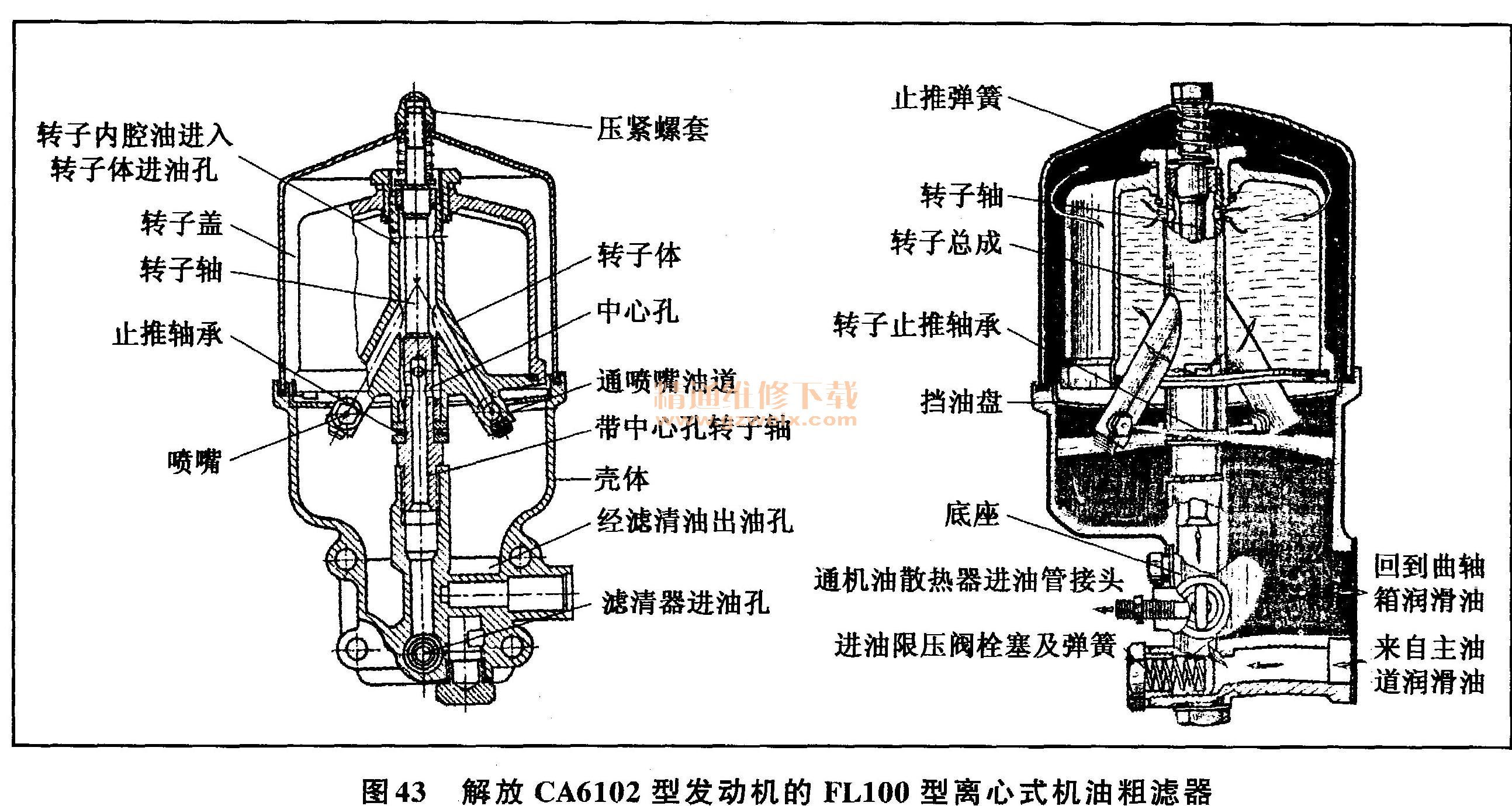

    解放CA6102型发动机采用的FL100型离心式机油细滤器构造如图43所示,发动机工作时,从机油泵来的机油进入细滤器进油口若油压低于0. 147MPa,低压限压阀不开启,机油则不能进入机油细滤器而全部供给主油道,以保证发动机可靠润滑。当油压高于此值时,低压限压阀被顶开,机油沿壳体中的转子轴内的中心油道,经转子轴油孔、转子体进油孔、导流罩油孔流入转子罩内腔后,又经导流罩导流从两个喷嘴喷出,此时转子在喷射反作用力推动下高速旋转。

    由于转子内腔的机油随着转子高速旋转,机油中的机械杂质在离心力的作用下被甩向转子壁。洁净的机油不断从喷嘴喷出,并经出油口流回油底壳。
    图44所示为分流离心式叶片滤清器,该油泵装在油轴前端,将进入曲轴内的机油利用离心力的方式进行精细过滤,延长曲轴的使用寿命。

    5.单级、整体式机油滤清器
    “单级”是指滤清器内只有一个滤芯,“整体”是指不可分解。在采用单级、整体式机油滤清器的发动机润滑系中,滤清器旋装在机体上的机油滤清器支座上,且与主油道串联,也是全流式机油滤清器,有的称之为旋装式机油滤清器。这种滤清器成本低,维修方便,在轿车发动机上应用广泛。
    单级、整体式机油滤清器构造如图45所示。滤清器壳体用薄钢板冲压而成,壳体内装有带金属骨架的纸质滤芯,滤芯下部设有旁通阀。发动机工作时,从机油泵输出的润滑油经进油道进入滤清器壳与滤芯之间,经滤芯滤除杂质后,清洁润滑油从与滤芯内腔连通的出油口进入主油道。当滤芯堵塞时,旁通阀被顶开,润滑油不经滤清即可直接进入主油道。

    整体式机油滤清器不需维护。在使用中,通常汽车每行驶15000km,应定期更换机油滤清器。
    6.复合式机油滤清器
    可拆的复合式机油滤清器一般采用金属丝制成的粗滤芯,细滤芯则采用纸质滤芯,其结构原理和维护与前述机油粗滤器类似,整体复合式机油滤清器粗、细滤均采用纸质滤芯,其结构原理和维护与前述单级、整体式机油滤清器类似,其结构如图46所示。

    复合式机油滤清器在正常状态时,油泵输出的机油经进油口进入滤清器内,在密封橡胶件的作用下,压力油经过粗滤后又进入细滤中心腔,并沿中心腔向上流到出油口向主油道供油,若细滤堵塞进出油口的油压差超过0. 09~0. 1MPa(0. 9~1.1kg/cm2)时,旁通安全阀打开,经粗滤的压力油通过滤芯盖腔进入主油道,若粗滤堵塞,进油口和出油口的压差超过0.196~0. 245MPa(2~2. 5kg/cm2)时,安全阀开启,压力油不经过滤芯而直接向主油道供油。
