详解潍柴（共轨）电控系统检修

来源：汽车维修技师作者：佚名 2015-11-27 13:46:43

（3） WD615系列

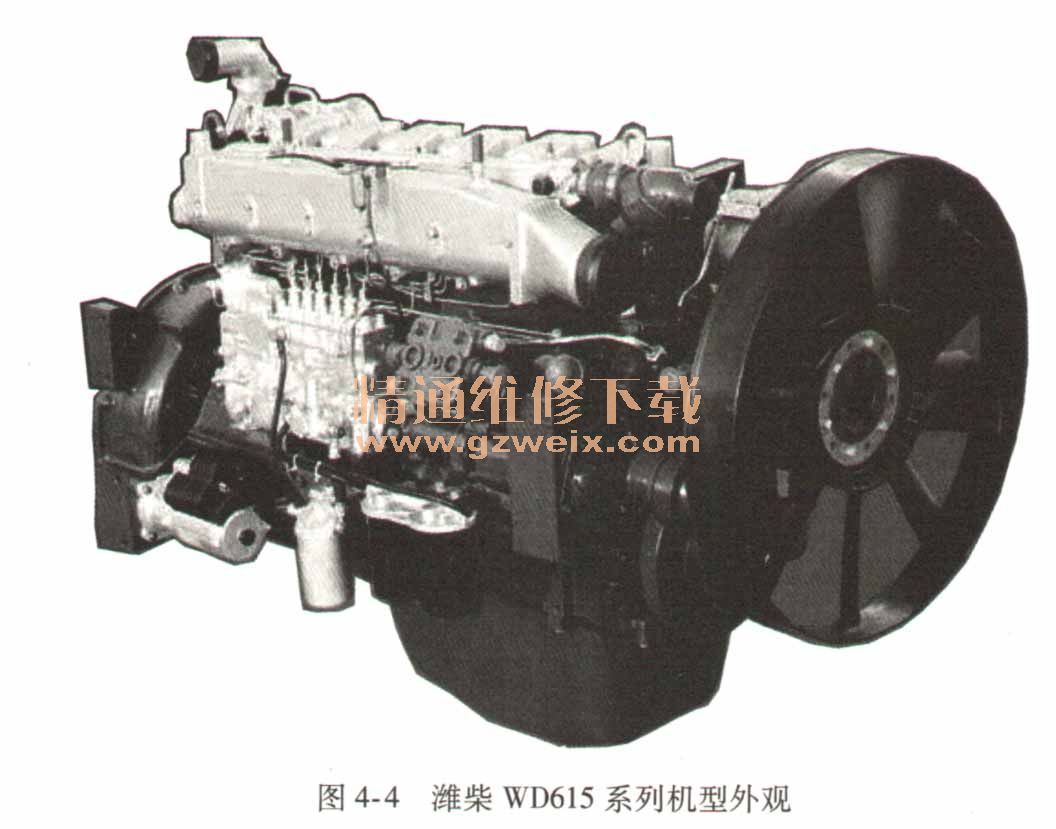

1）发动机外观。潍柴WD615系列机型外观如图4-4所示。

2）机型特点。WD615系列柴油机总排量为9. 726L，有自然吸气、增压、增压中冷机型，基本型转速为2200～2600r/min，功率范围为176～280kW，最低燃油消耗率达194 kW.h，具有体积小、质量小、功率大、油耗低、排放指标先进、噪声低、通用性强等优点，是重型汽车、各类工程机械、客车、发电设备、船舶等理想动力。

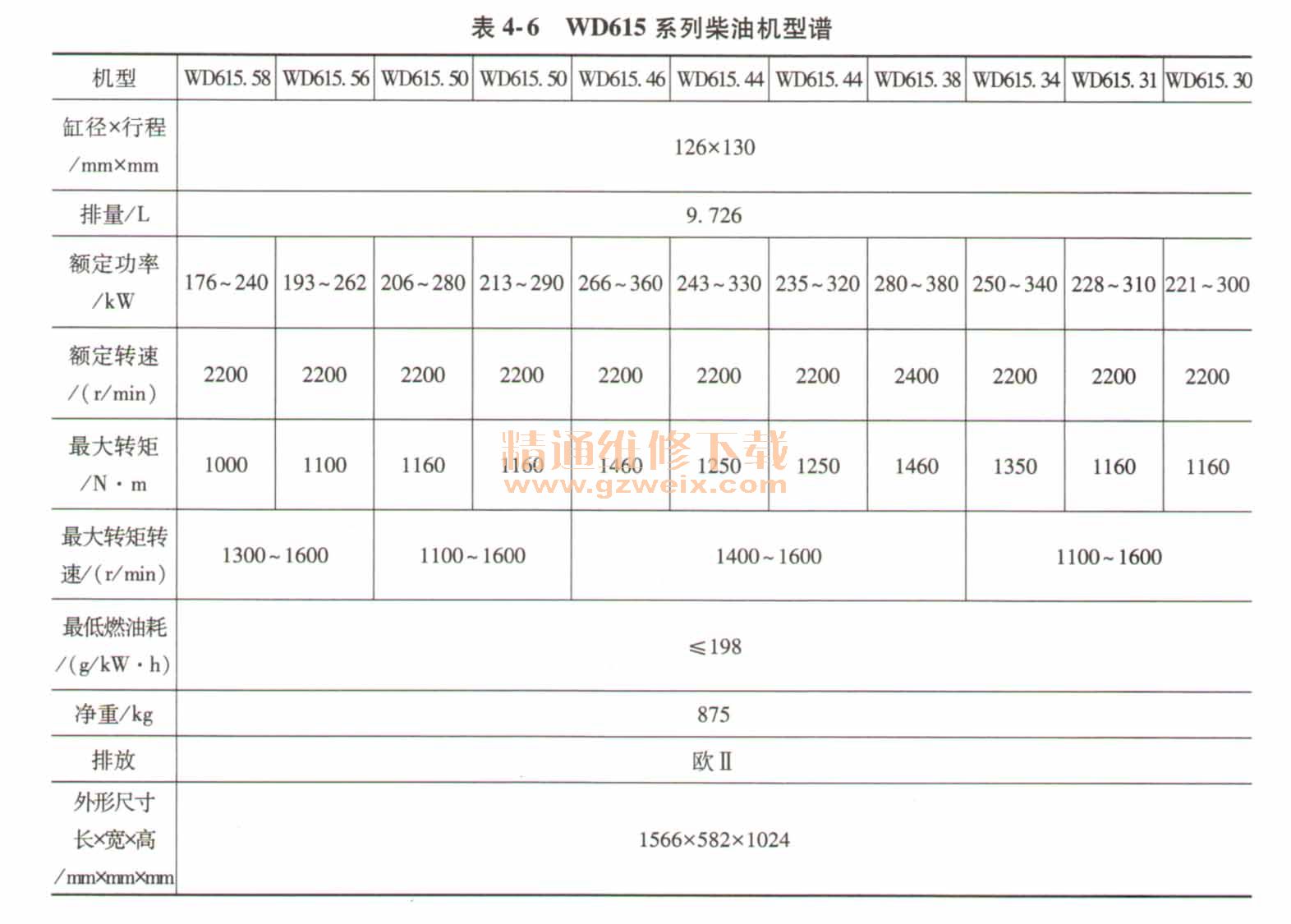

3）型谱表。WD615系列柴油机型谱见表4-6。

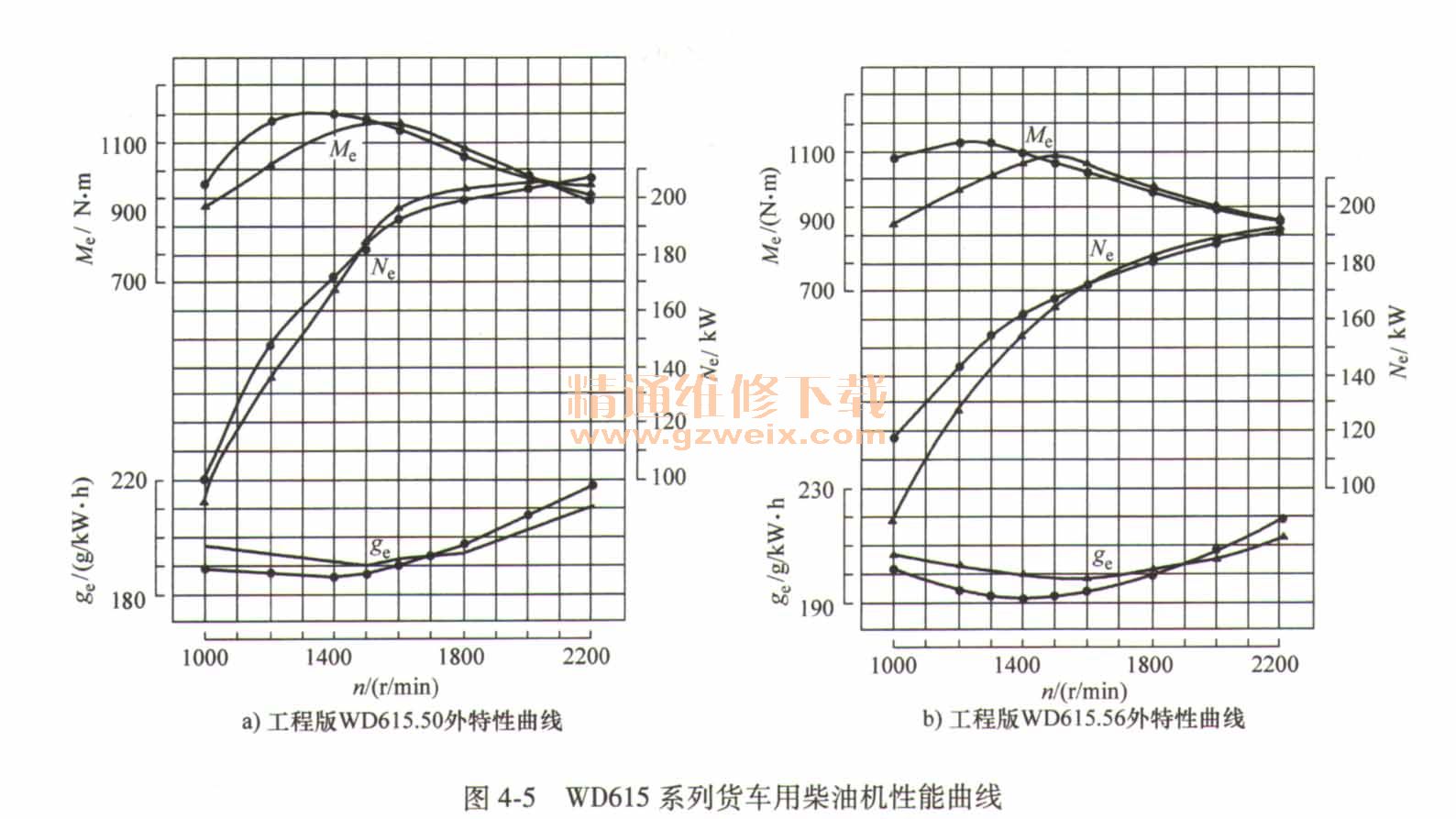

4）特性曲线。WD615系列货车用柴油机性能曲线如图4-5所示。

（4） 226B系列

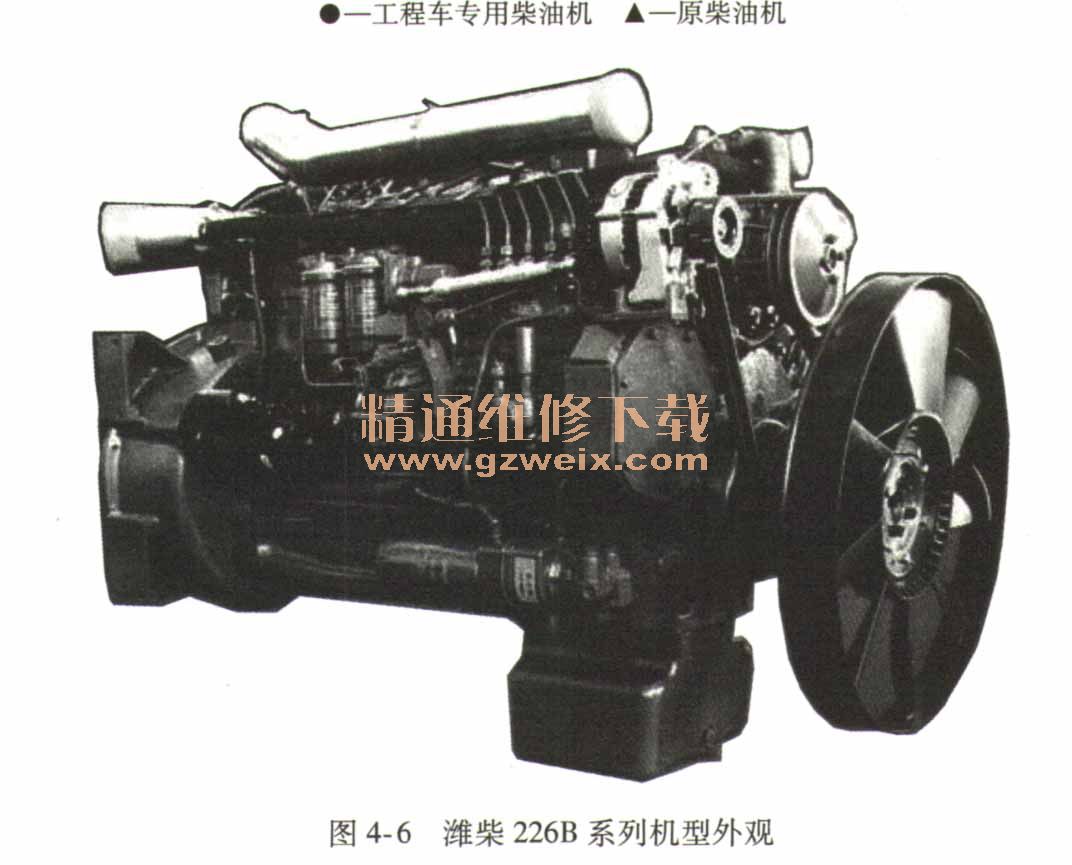

1）发动机外观。潍柴226B系列机型外观如图4-6所示。

    2）机型特点。
    ①采用模块式设计方法，结构紧凑，有良好的经济性、动力性，排放指标先进。
    ②易于起动。在-15℃可以顺利起动，如装有火焰预热起动装置，在-30℃可以顺利起动。
    ③可靠性好。采用博世系列喷油泵，不仅性能优良，而且使用可靠。柴油机寿命超过7500h。柴油滤清器的更换时间为1000h，机油滤清器和机油的更换时间为500h。
    ④采用单体式气缸盖，材料为合金铸铁，气门座圈材料为特种铸铁，湿式气缸套由耐磨铸铁离心浇铸而成。凸轮轴表面感应淬火处理。曲轴材料为合金钢，经整体锻造而成。轴径表面经感应淬火处理。活塞用轻合金铸造。增压柴油机的活塞采用环槽镶圈及喷油冷却。气缸体采用抗挠曲设计。
    ⑤可满足用户的各种配套要求，应用范围十分广泛，零件易于更换，维修方便，如采用单体式气缸盖、湿式气缸套、可更换的气门导管。此外，零件的通用性也很高。

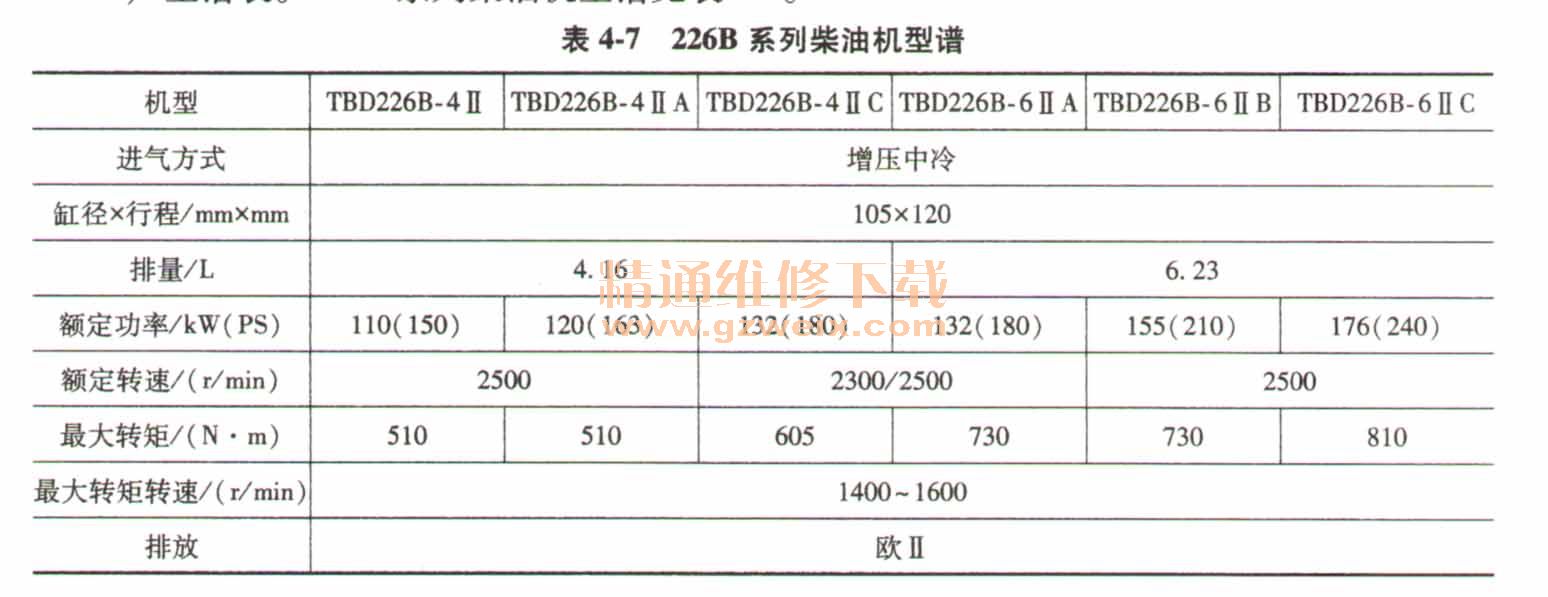

    3）型谱表。2268系列柴油机型谱见表4-7。
