详解潍柴(共轨)电控系统检修
来源:汽车维修技师  作者:佚名  2015-11-27 13:46:43


    3)制动开关。
    针脚号:K41、K14。
    功能说明:用于制动踏板踩下时,通过此开关给ECU制动信号。用于退出巡航、退出PTO,以及其他需要制动信号的功能。系统采用两个制动开关:主制动开关(K41)和副制动开关(K14),目的是故障诊断,因为ECU不能对开关及线路进行诊断(离合开关、多功能开关除外)。两个开关为互反关系。所以如果采用一个开关,当开关断路以后,就不能检测到制动信号,这是很危险的。而采用两个开关,若其中一个失效,当驾驶人踩下制动踏板时,另一个开关的状态将会发生改变,ECU就可以检测到,提高了安全性。
  注意:如果选用巡航功能,务必安装两个制动开关!
    4)离合开关。
    针脚号:K15。
    功能说明:踩下离合器踏板时,开关断开;给ECU离合信号,用于退出巡航等考虑离合状态的整车功能。
     注意:如果选用巡航功能,建议安装离合开关
    5)空档开关。
    针脚号:K19。
    功能说明:变速器挂空档时开关闭合。给ECU空档信号,用于起动控制。
   注意:当变速器不在空档位置或空档开关损坏,按下起动开关3s以上,起动机也会运转(紧急起动功能)。所以起动时要保证变速器在空档位置,以防发生危险。
    6)诊断请求开关。
    针脚号:K66。
    功能说明:按下此开关,ECU开始闪烁,读取灯亮的次数即为闪码。要求开关为自复位式。
   注意:诊断开关闭合时,闪码灯常亮。若开关不能自动复位,闪码灯可能由于诊断开关闭合而常亮。
    7)空调请求开关。
    针脚号:K22。
    功能说明:驾驶人按下此开关,表示需要打开空调;ECU控制发动机提升怠速100r/min。
   8)多态开关。
    针脚号:K79、 K74。
    功能说明:根据整车负载,切换多态开关档位,使整车在不同功率下运行,优化驾驶人驾驶习惯,节省油耗。

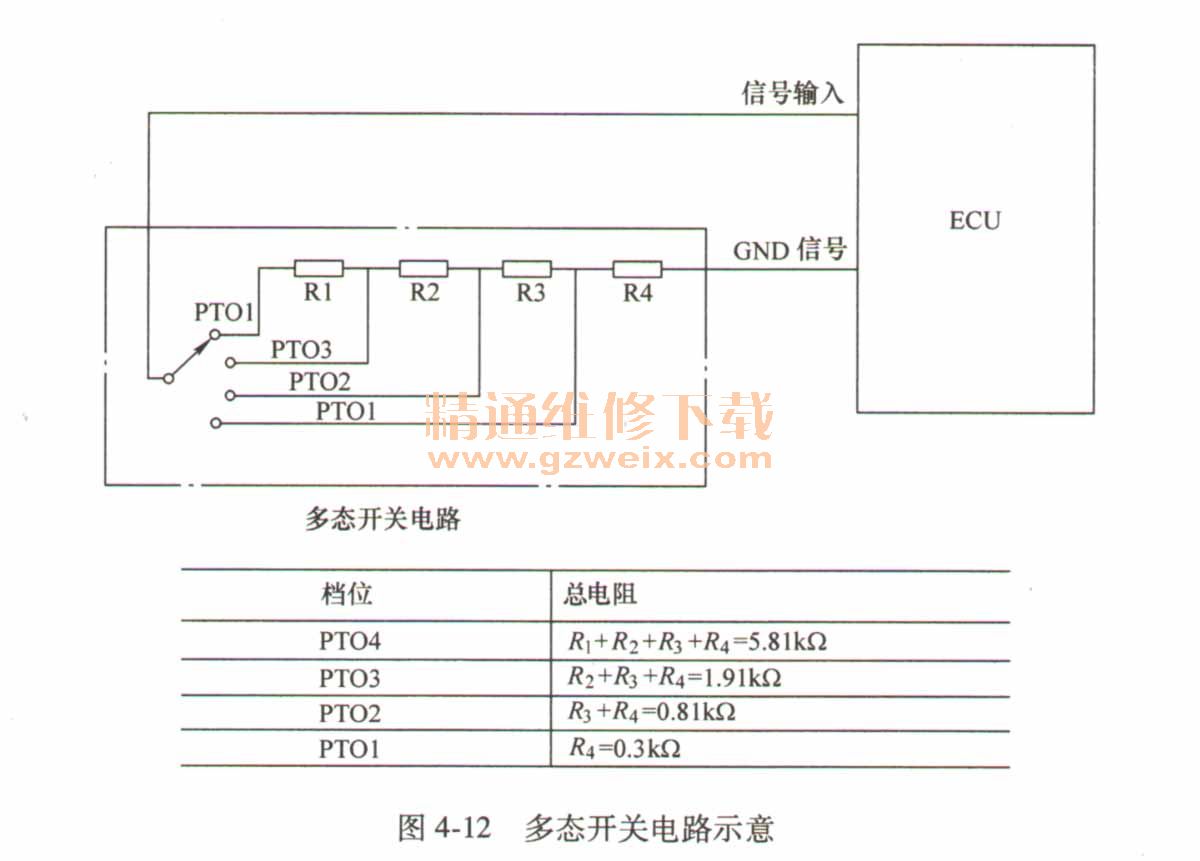

    其电路示意如图4-12所示。

    9)多功能开关。
    针脚号: K18、 K37、 K12、K32。
    功能说明:多功能开关包含四个开关,分别为加、减、复位、关闭,要求全部为点动自复位开关。多功能开关主要用于巡航/PTO/怠速微调。各功能激活方式不同,巡航时使用加或减激活;PTO时使用Res键激活;怠速微调时长按Res3s以上激活。

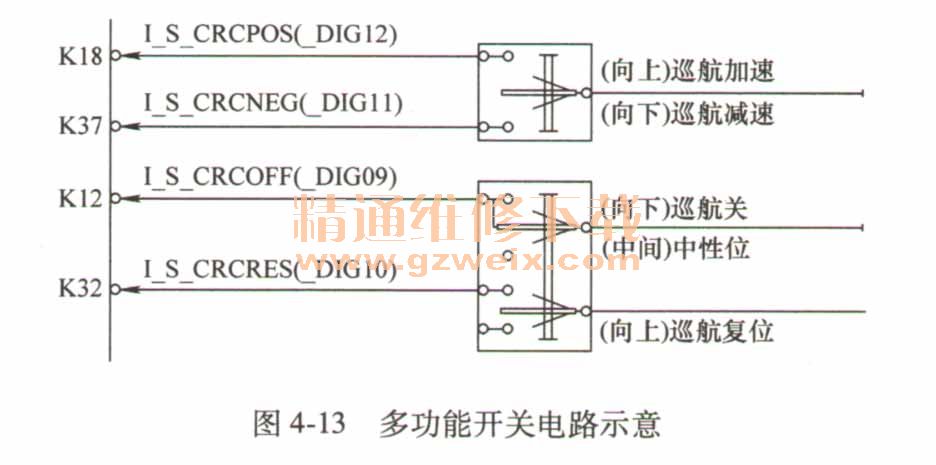

    其电路示意如图4-13所示。

    10)车下起动、熄火开关。
    针脚号:K67、 K31。
    功能说明:用于在驾驶室之外起动、停止发动机。为维修发动机提供方便,要求为自动复位式开关,并防水、防振。
    注意:使用车下起动功能,起动需受ECU控制,并且点火开关处于ON档。有车速信号时,车下熄火功能失效;车下熄火开关处于接通位置时,发动机不能起动。
    11)双油门开关。
    针脚号:K13、 K86。
    功能说明:K13为行车油门和远程油门切换开关,按下此开关远程油门起作用;K86为支腿开关,在K13接通时,再接通K86,此时发动机上升到设定好的转速并保持恒定。
    12) CAN通信。
    针脚号:K54、K76。
    功能说明:用于发动机ECU与其他整车上的节点信息交换。
    注意:接线要求双绞线,25个/m,ECU内部已集成120Ω终端电阻。
    13) CAN刷写。
    针脚号:K75、K53。
    功能说明:用于外部设备与ECU进行数据传输,主要为数据刷写、故障码的读取。
    14)K线。
    针脚号:K59。
    功能说明:用于外部设备与ECU进行数据传输,可以用作诊断接口。
     注意:K线功能较EDC7有很大的弱化。EDC17主要用CAN线。
   15)发动机转速输出。
    针脚号:K49。
    功能说明:通过此针脚输出方波信号,提供发动机转速信息给普通仪表,默认4脉冲/转。
    注意:匹配仪表时需要向发动机厂说明仪表的接收脉冲数。推荐1脉冲/转、2脉冲/转、4脉冲/转。
    16)加速踏板、远程加速踏板。
    针脚号:K45(公共5V电源1)、K62(公共地1)、K44(公共5V电源2)、K84(公共地2)、 K61(踏板1信号)、K83(踏板2信号)、K63(远程踏板1信号)、K85(远程踏板2信号)。
    注意:行车踏板和远程加速踏板特性参数和插接件一致。

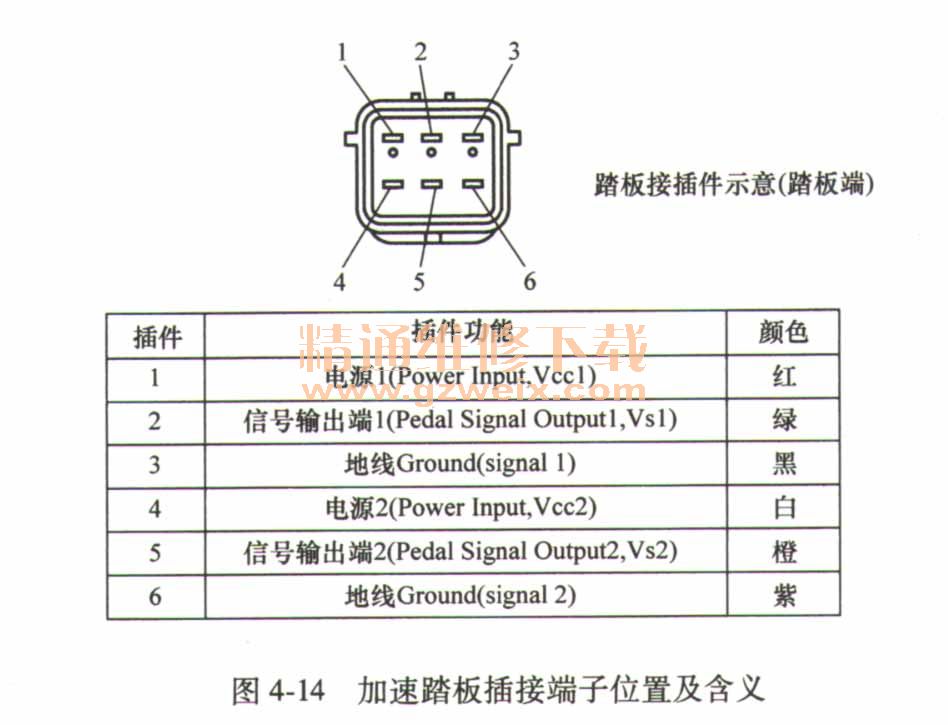

    其插接件端子含义如图4-14所示。

    17)车速传感器。
    针脚号:K34、 K11。
    功能说明:提供给车速信号。需要整车厂提供车速传感器的每米脉冲数(非每转);车速传感器低电平输人电压为0~1. 7V,高电平输人电压为3. 22~ 12V 。
    18)油中有水指示灯。
    针脚号:K27。
    功能说明:当粗滤器集水杯中的水达到一定水位时,ECU输出信号点亮油中有水指示灯,提示驾驶人进行放水。
