二、示波器
    解码器、诊断仪能快速从车辆ECU读取到许多状态值及故障码，但传感器、执行元件的有些状态并没办法通过ECU识别。也就是说，通过故障诊断仪没办法获取到有些相关的信息。例如氧传感器变化过慢、火花塞放电电压等。汽车示波器通过直接的测量将测得的信号以波形的形式显示在屏幕上，维修人员更容易通过直观的观察去分析故障原因。
    1．  产品介绍
    AVL DiTEST Scope 1400汽车示波器（图5）是一款专用的汽车示波器，其在传统示波器的基础上预置了一系列的汽车检测相关设置及多达400种的参考波形，并增加了传感器识别、连接引导等用户指引性功能（图6），极大方便了维修人员的操作。

    2．在维修中的实际运用
    如我们之前提到的，示波器是一种直接而非间接的测量工具。使用它能够直观地观察各种传感器、执行元件的波形。在日常使用中，示波器可用于：检查故障码所指电路问题、检查怀疑造成故障的电路问题、确定燃油控制系统维修是否正确。
    以氧传感器为例，在发动机正常工作时，氧传感器反馈信号控制发动机混合汽频繁地在浓与稀间转换，既可实现高的燃油利用率，也保证了催化器中很好的氧化还原反应。图7为AVL Scope 1400测得的怠速下氧传感器波形。对于氧化错式传感器，其电压信号一般在0～1V之间波动，平均值为450mV左右。当混合汽过浓时产生800mv左右的电压，混合汽过稀时产生100mv左右的电压。熟悉传感器的变化特性，不仅可以判断氧传感器状态，也可以很好地了解缸内燃烧情况。

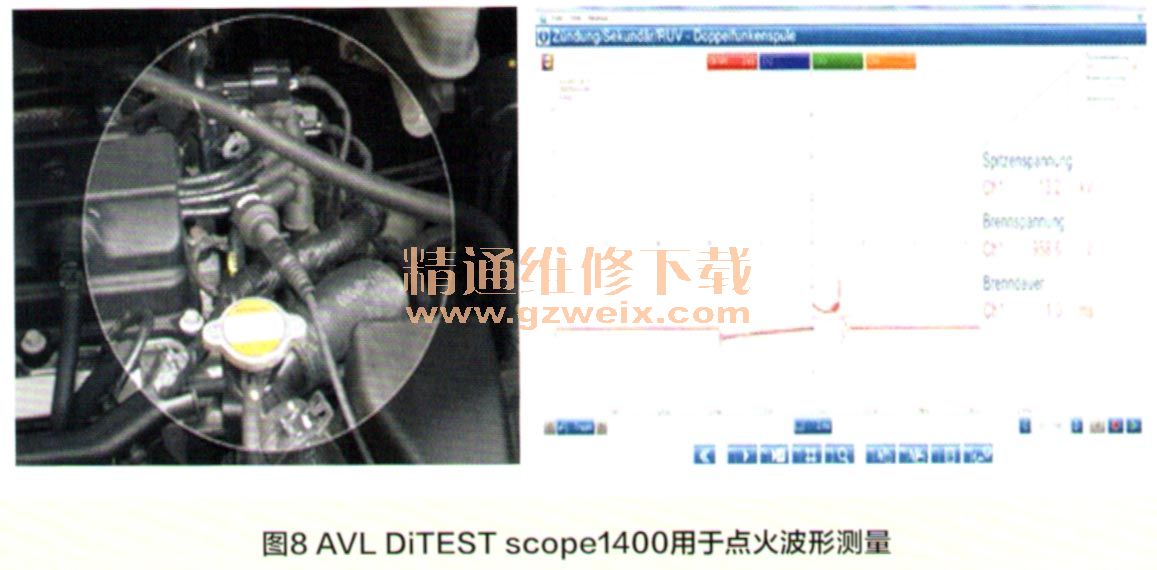

    另外，通过示波器也能很好地观察到点火过程中火花塞的整个点火脉冲情况。如图8所示，通过KV钳夹住点火高压线，选择相应的测量功能，可得到当前汽缸点火波形。通过观察波形可得到击穿电压、燃烧电压、燃烧时间、点火闭合角等信息。借此可以分析火花塞间隙大小、是否有积炭、高压线是否接触等问题。
