5 将钦酸锂电池和超级电容组合电池模块替代铅酸电池方案

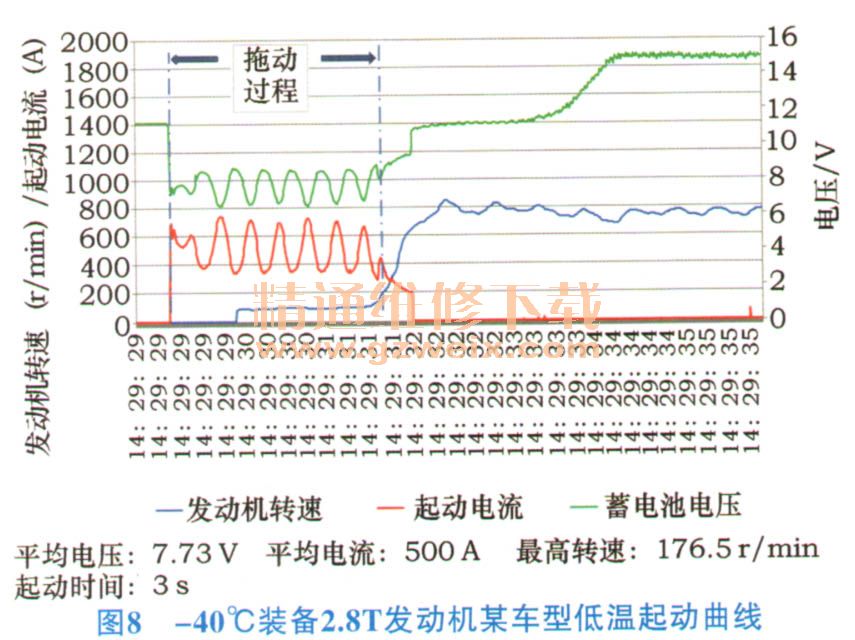

以某款高寒地区军用越野车为例:该车辆装备大容量12V铅酸低温蓄电池以满足低温启动需求。在-40℃情况下,蓄电池放电电流需要达到500 A,放电时间3s,蓄电池端电压在7.7V以上,才可以保证车辆启动。启动曲线见图8。
以此条件选择的普通蓄电池在容量为120 Ah;质量约为30 kg;体积约为410x 180×215 mm3。选取钦酸锂电池加超级电容器的方案,见表3。

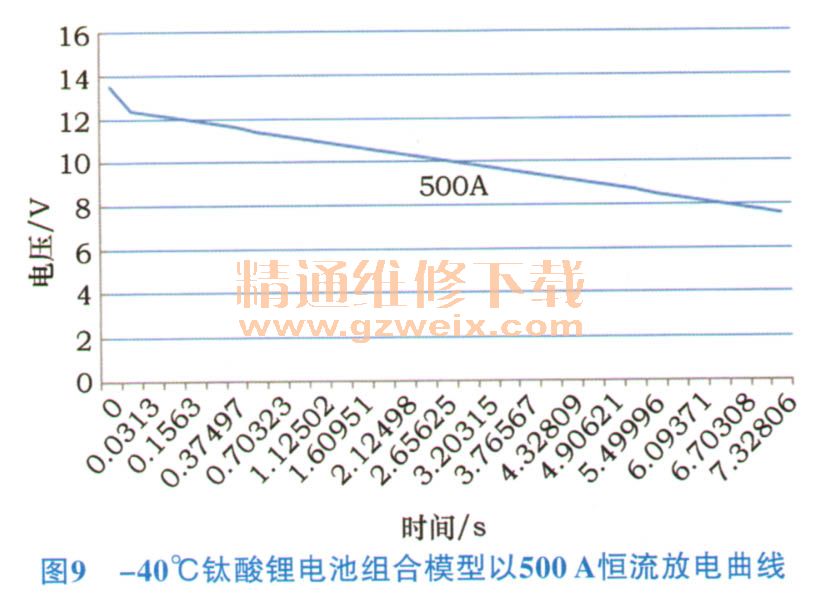

图9以-40℃环境温度进行试验分析,用500 A放电电流对电池进行放电试验,该类型电池可以在-40℃环境温度下,持续以500 A电流进行放电,蓄电池端电压从13.5V下降到7.8V,放电时间为7.3s,体现了良好的低温放电性能。与性能相当的铅酸蓄电池相比,体积减小1/3,质量可以减小一半,完美地体现了轻量化设计。
6 结束语
通过以上分析和测试结果可知,与铅酸电池相比,钦酸锂电池和超级电容混合模块电池组,在质量和性能上都有显著优势,将铁酸锂电池和超级电容混合模块替换铅酸电池是可行的。
