2 网关端口和路由
端口是网关对一个子网的物理连接。作为网关，至少要有2个端口。每一个端口分配一个节点地址和子网掩码。端口分本地端口和路由端端口。
网关连接多个子网，从一个子网向另一个子网发送报文。路由方式可分一对一路由和广播路由。当选择广播路由时，报文被复制发送至所有其他端口。
路由表用来决定一个报文是否需要路由。路由表产生和存储在网关的存储器中。网关基于路由表分析域地址、子网掩码和路由端口号，进行路由操作。待路由的报文，可以指向另一个子网的控制单元，也可以指向网关端口。当指向另一个子网的控制单元时，网关将该报文发送至目标子网中。当指向网关端口时，不路由，而上传至网关控制器应用层进行数据处理。
图1的网络结构中包括2个网关。网关1有3个端口，网关2有2个端口。对于网关1的端口3，满足子网640/6和650/6的报文都需要路由，因此端口3子网的域地址和子网掩码可以定义为640/5，见表2。
将图1各子网的域地址、子网掩码和端口确认后，形成路由表，见表3。
3 路由算法

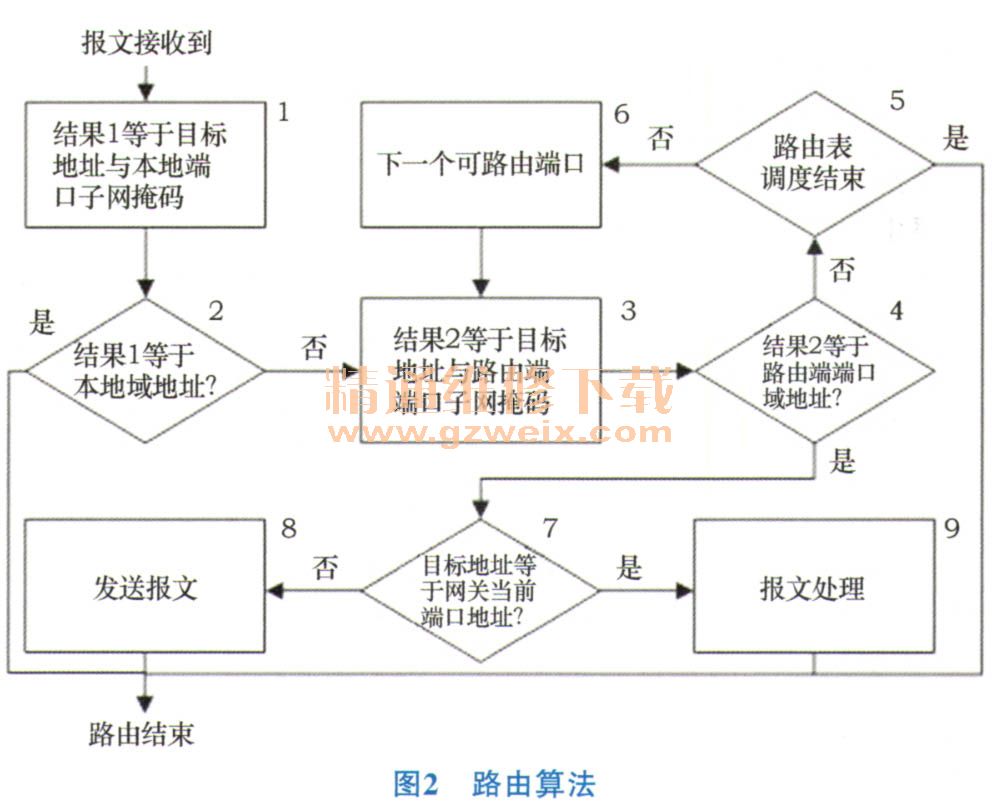

网关收到发至不同子网端口的所有报文。如果目标地址是0x7FF，则报文被广播路由。正常路由算法被跳过。在端口接收到报文后，路由算法见图2。
1）将目标地址和本地端口的子网掩码进行按位与操作形成结果1。
2）将结果1与本地域地址相比较。域地址可存储在节点的存储器中，也可通过节点地址和子网掩码计算获得。如果结果等于域地址，接收到的报文是端口子网内的本地报文，不路由，判断结束。如果结果不等于域地址，进入下一步路由分析。
3）将目标地址和路由端端口的子网掩码进行按位与操作形成结果2。
4）将结果2与路由端端口的域地址进行比较，如果相等，算法跳至第7步，否则算法至第5步。
5）如果存在其他可路由端口，算法进入下一步。否则不路由，判断结束。
6）选择下一个可路由端口，算法跳回第3步。
7）报文目标地址与网关当前路由端端口地址相比较。如果目标地址是网关当前路由端端口的地址，算法至第9步。如果目标地址不是网关当前路由端端口的地址，算法至第8步。
8）从端口向子网发出报文。
9）指向网关的报文，网关在应用层进行处理。
