陕汽德龙X3000系列汽车新型中央集电盒电路解析
来源:汽车电器  作者:佚名  2018-05-05 12:27:49

    2 中央集电盒的电路原理
    中央集电盒背面的3个螺丝接柱和8个线束连接插口内的针脚通过中央集电盒内部的导电片,与中央集电盒正面的各个电器按照一定的设计理念分别对应相连,其电路连接原理如图3所示。
    3 中央集电盒各个连接点的解析

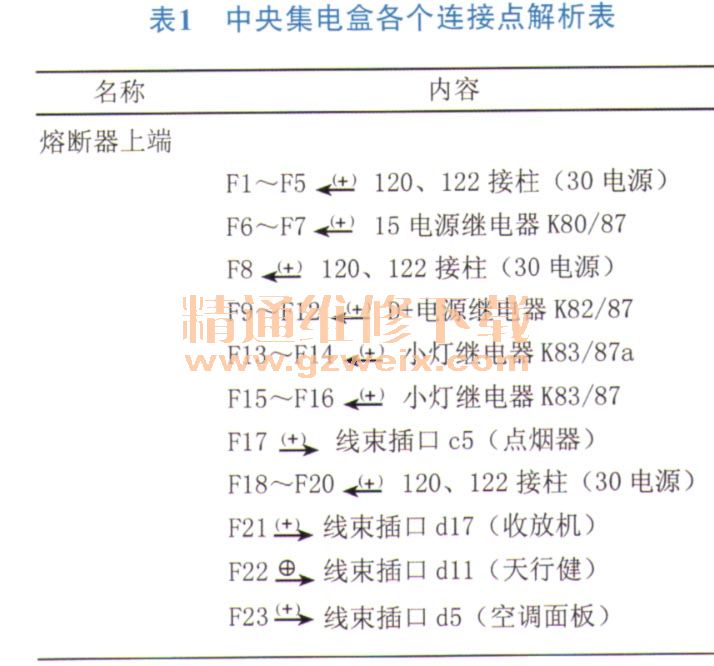

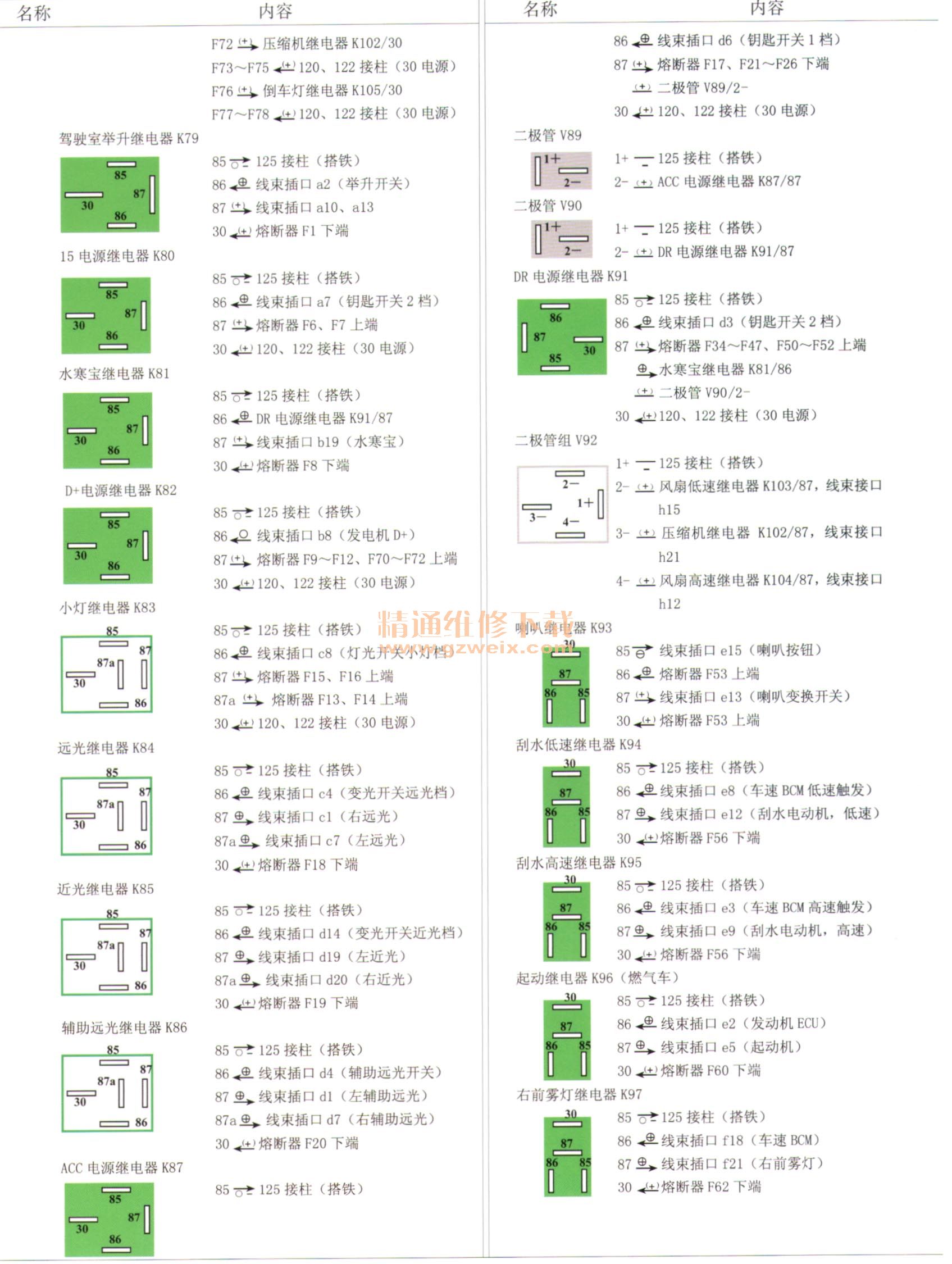

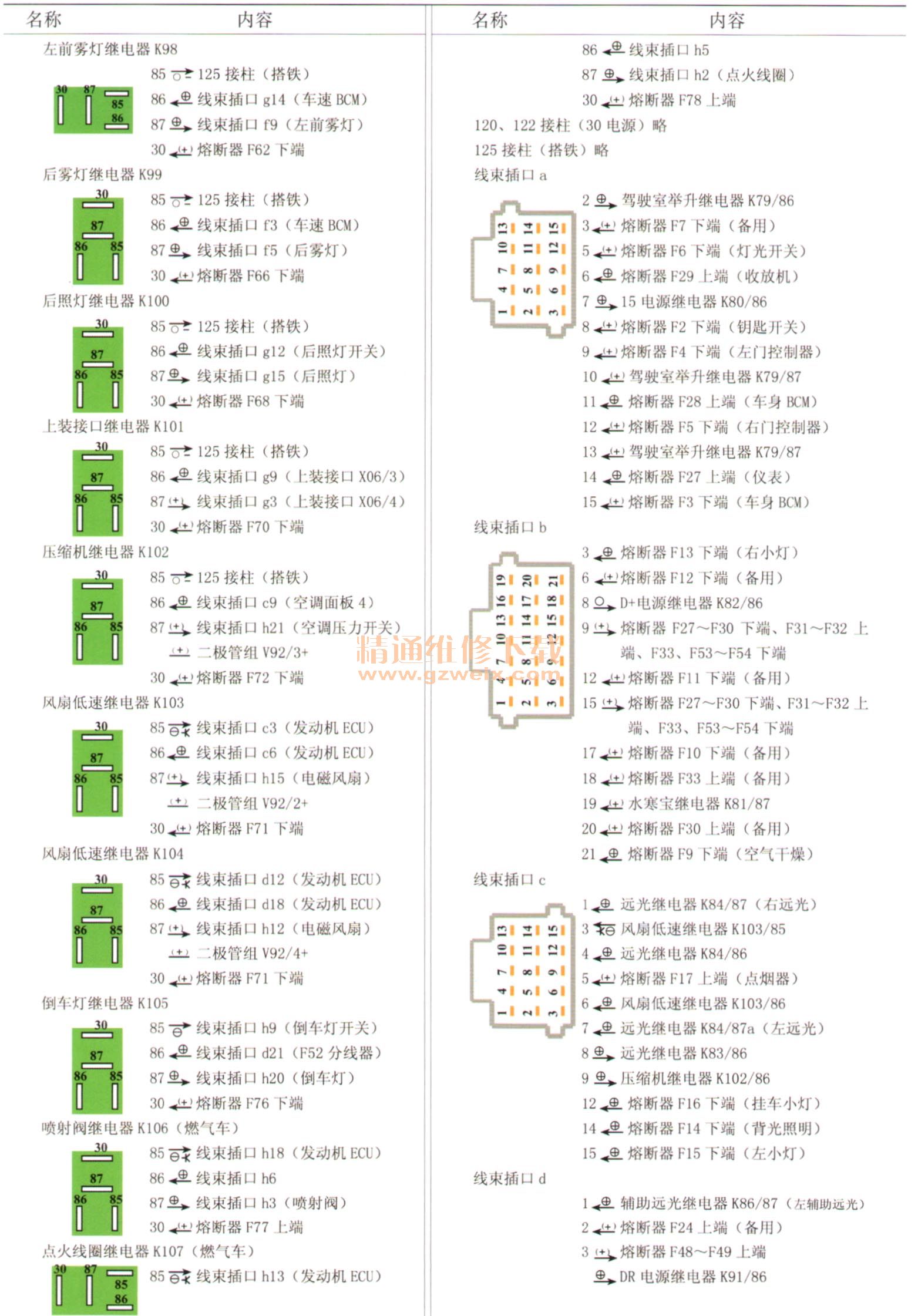

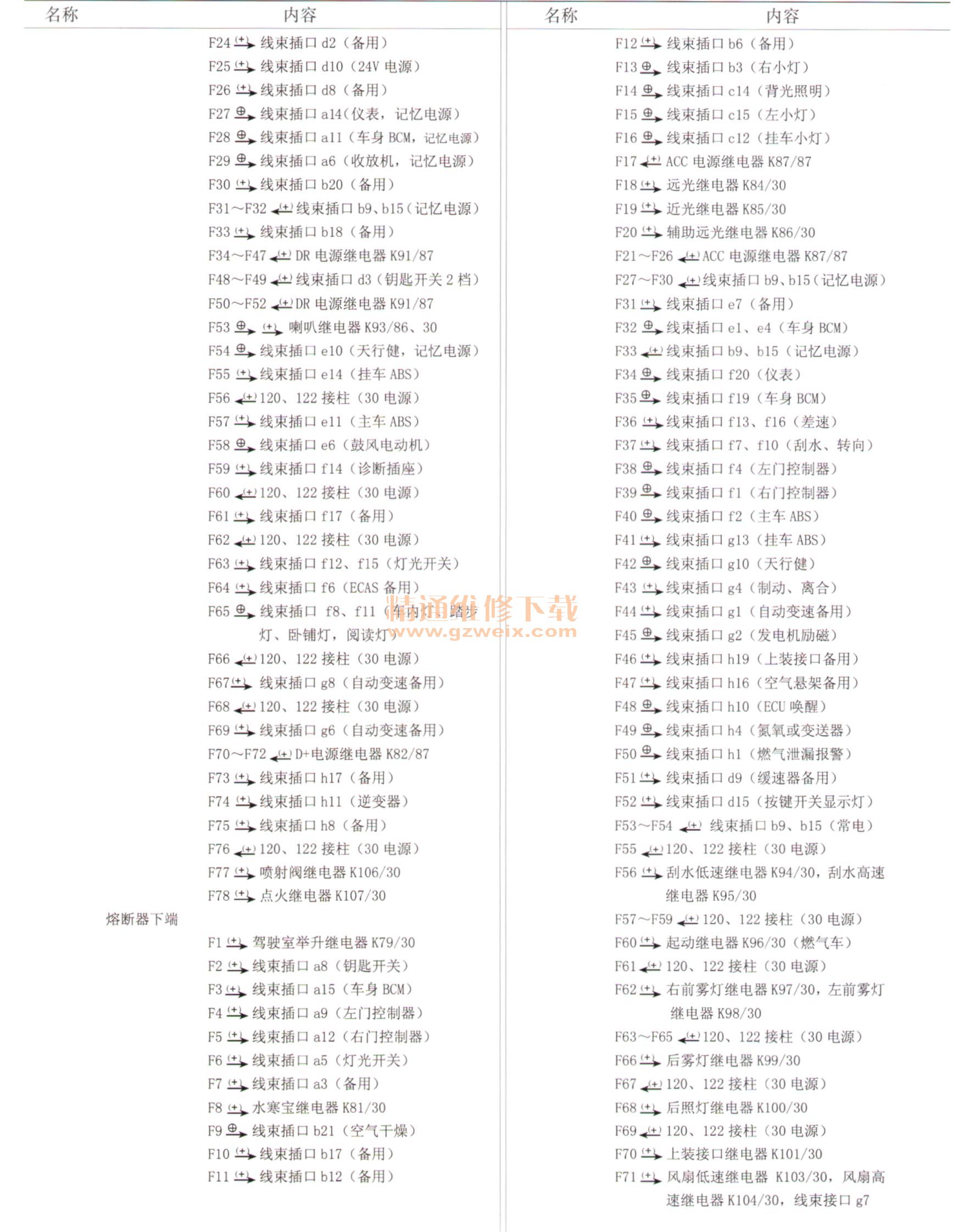

    中央集电盒正面各个电器的插孔及背面螺丝接柱和线束连接插口的针脚均为电路连接点,其电路属性及连接关系见表1。




上一页  [1] [2]
