电动汽车空调与暖风系统结构原理与维修

来源：汽车维修技师作者：佚名 2017-05-18 10:46:03

    一、电动汽车空调系统工作原理示）
    （一）空调系统说明（如图1所示）

    空调系统的制冷上作原理（如图2所示）：以EV200电动车为例，低压一般在0.25～0.3MPa ;高压一般在1.3～1.5MPa。平衡压力一般为0.6MPa。因受环境温度及加注量的同时影响，不可作为主要依据，仅供参考。

      （二）车内空调总成（HVAC）介绍
    车内空调总成（HVAC）如图3和图4所示。

      （三）EV200空调系统主要部件布置位置

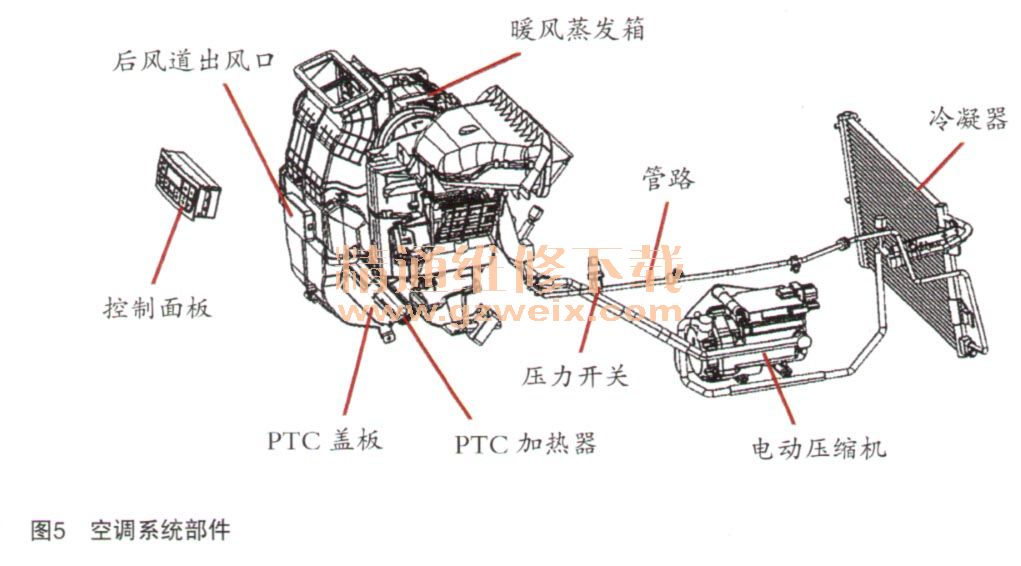

    EV200空调系统主要部件布置位置如图5所示。

    PTC加热器布置位置如图6所示。

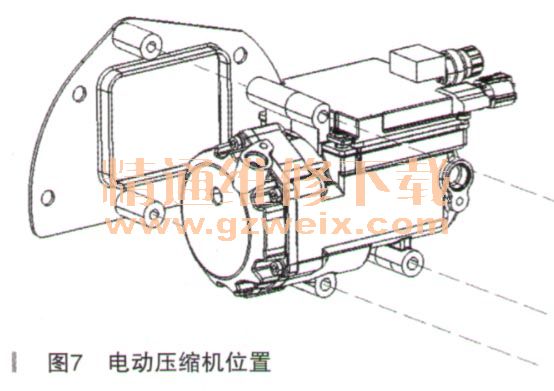

    电动压缩机布置位置如图7所示。
