电动汽车空调与暖风系统结构原理与维修
来源：汽车维修技师  作者：佚名  2017-05-18 10:46:03



    二、主要部件性能参数

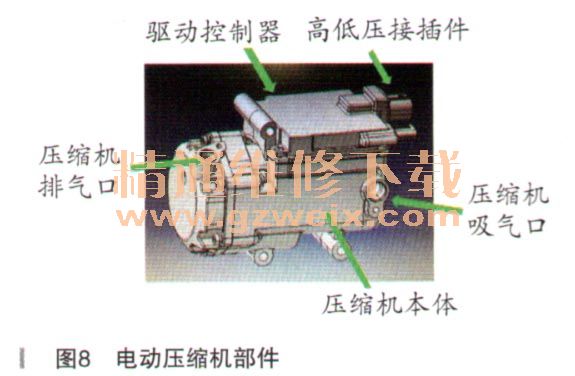

      （一）电动压缩机部件如图8所示。

    电动压缩机结构如图9所示。

    涡旋压缩机压缩工作过程如图10所示。

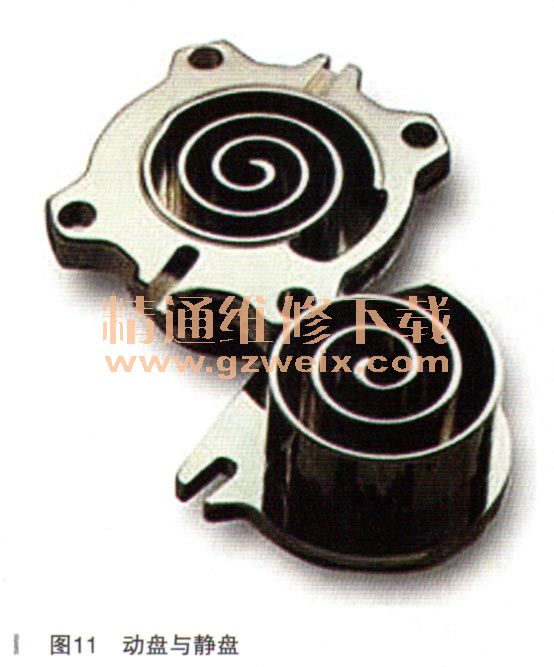

    动盘与静盘如图11所示。

    电动压缩机参数如表1所示。

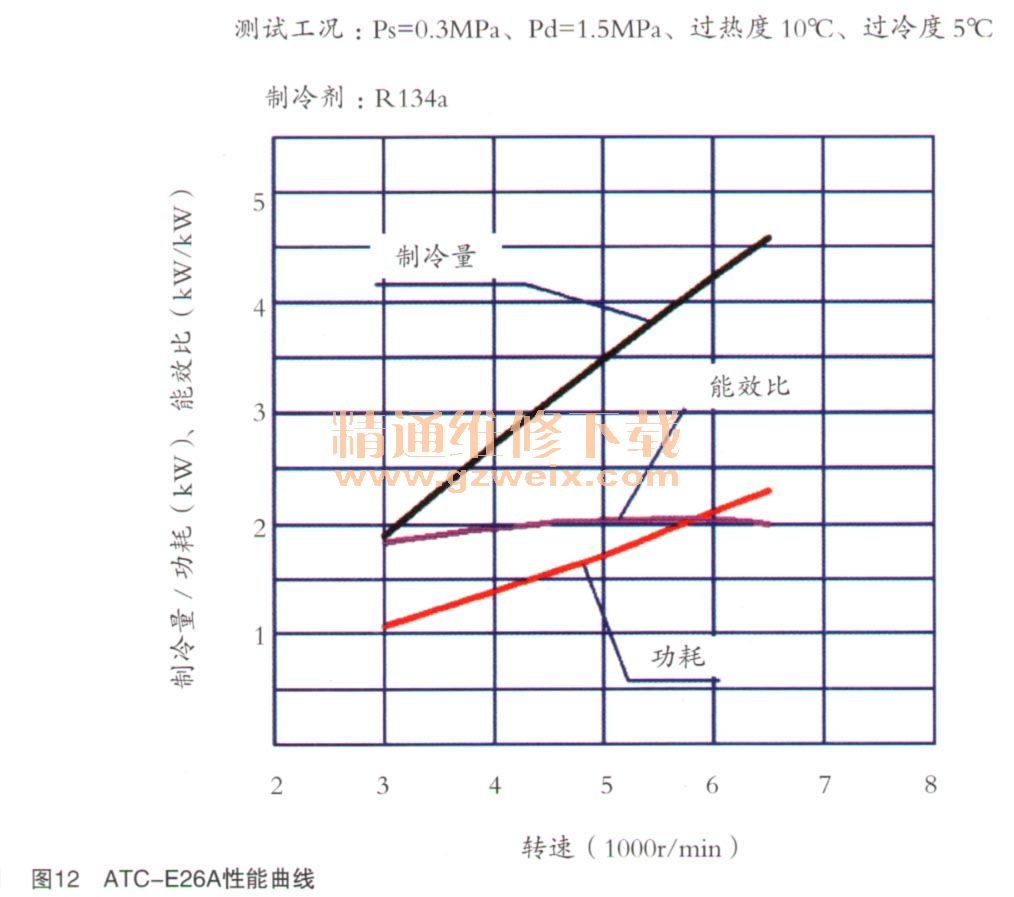

    ATC-E26A性能曲线如图12所示。

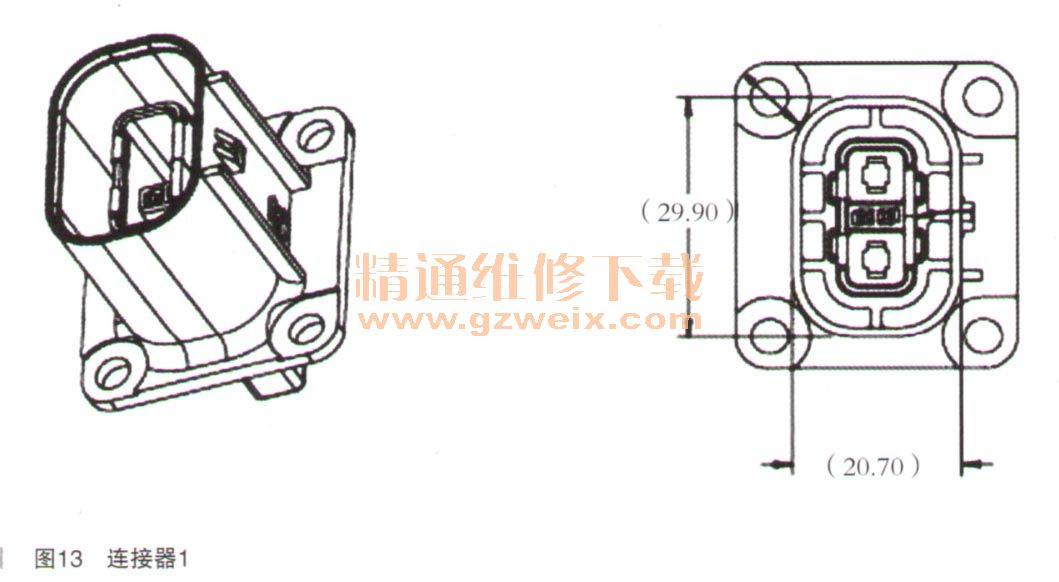

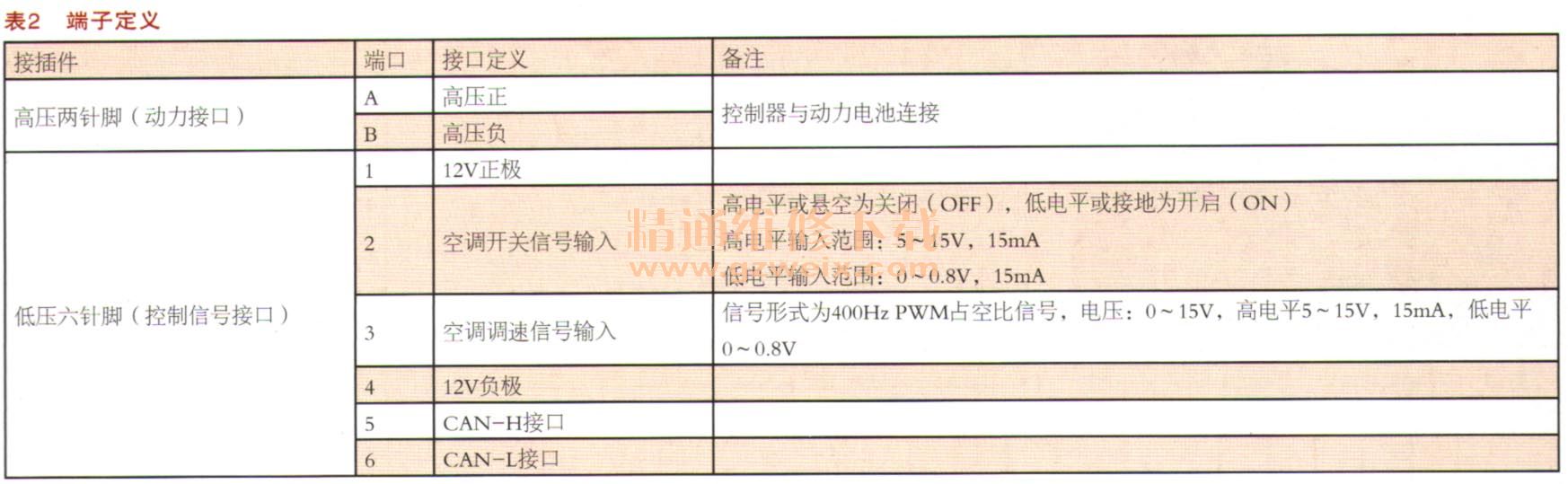

    电动压缩机引脚定义（奥特佳一体式），如图13和图14所示，端子定义如表2所示。




上一页  [1] [2] [3] [4]  下一页
