浅析电动汽车空调系统的构造
来源:本站整理  作者:佚名  2017-09-08 09:33:47

    一、荣威E50暖风与空调系统

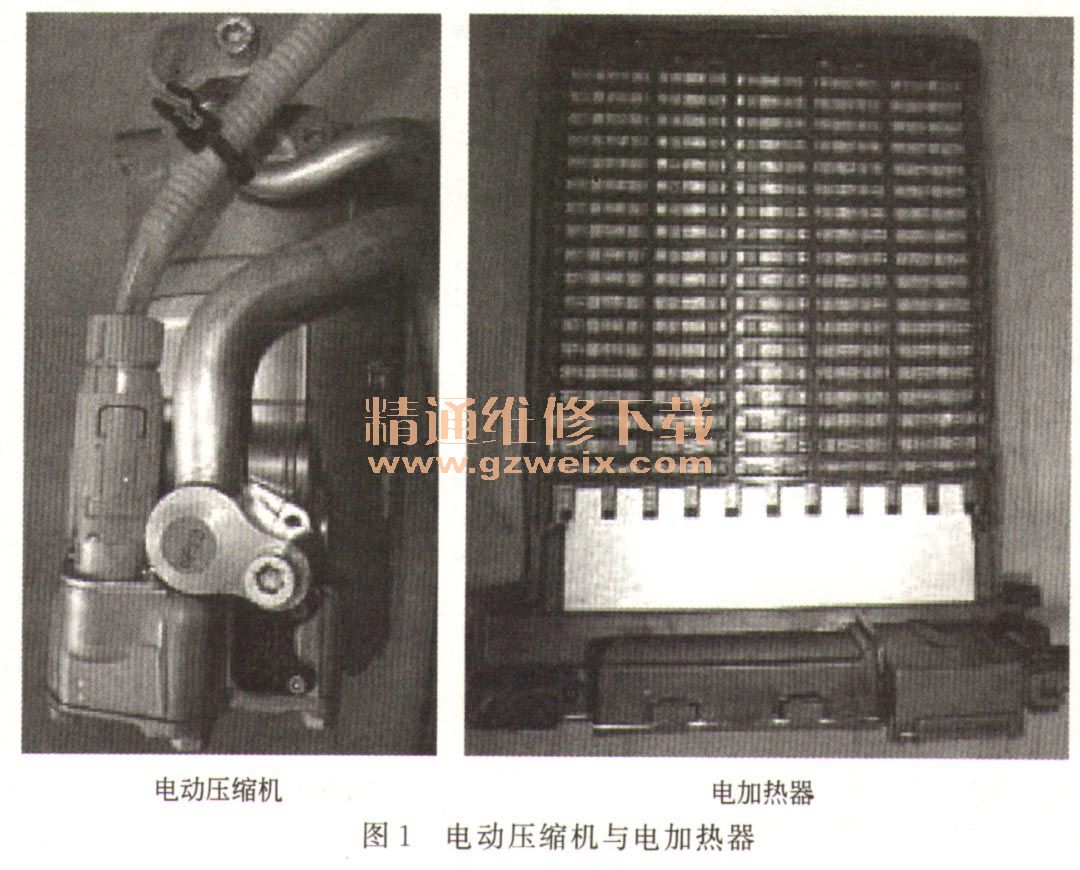

    暖风、通风与空调系统控制车辆内部温度及空气分配。该车安装有电子控制空调系统,其进气温度、出气温度、空气分配及鼓风机速度等功能都是手动选择的。配置的暖风、通风与空调系统使用的是电动压缩机和电加热器,见图1。

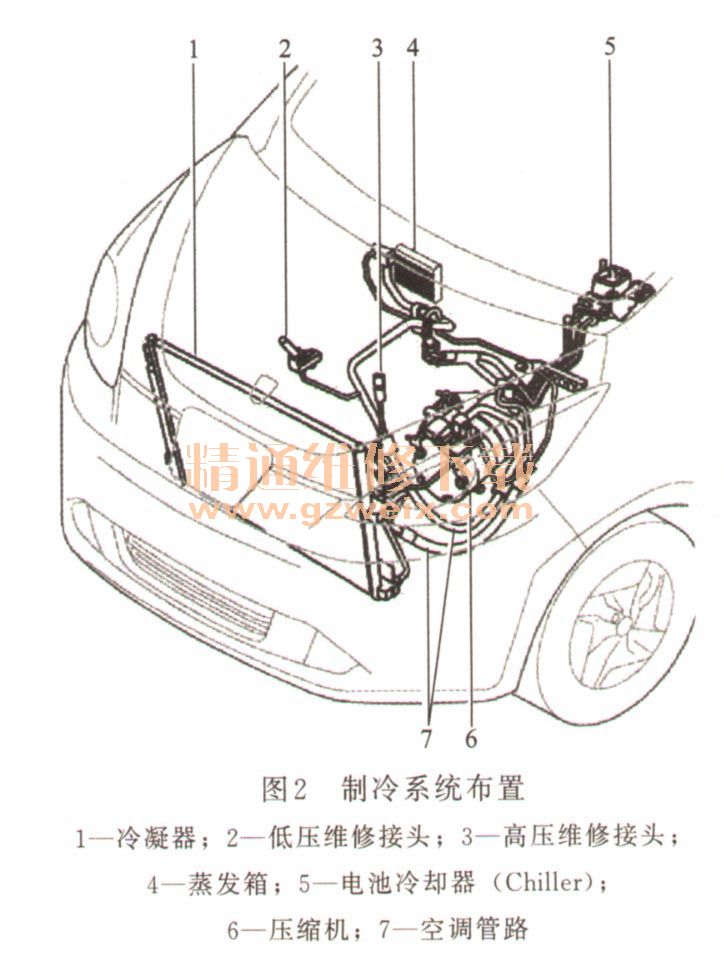

    空调(A/C)制冷系统布置如图2所示。

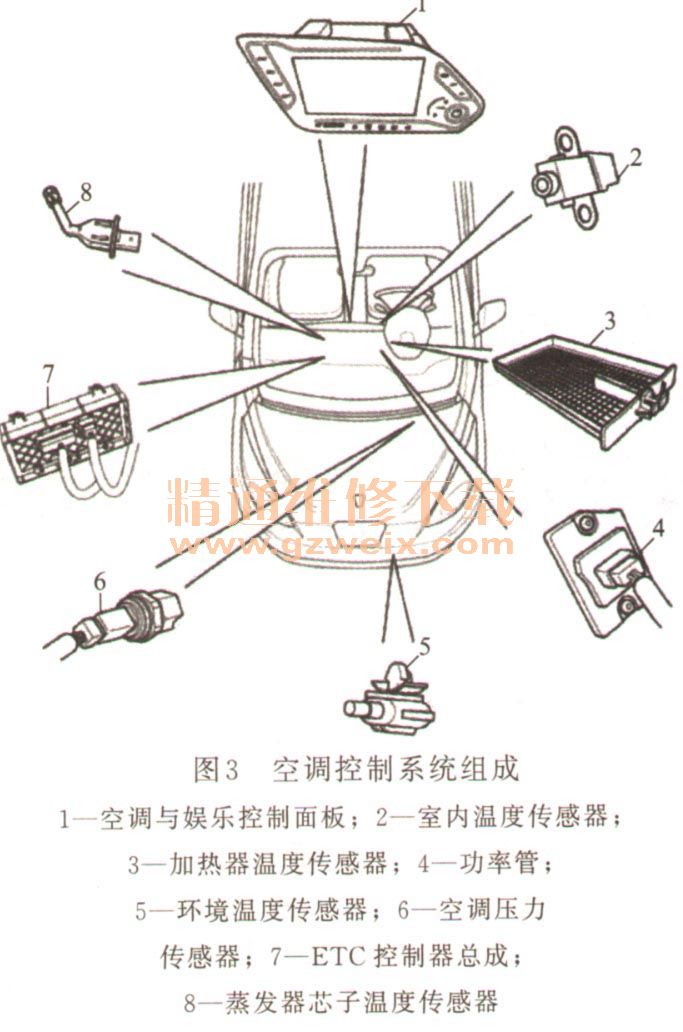

    空调控制系统布置如图3所示。

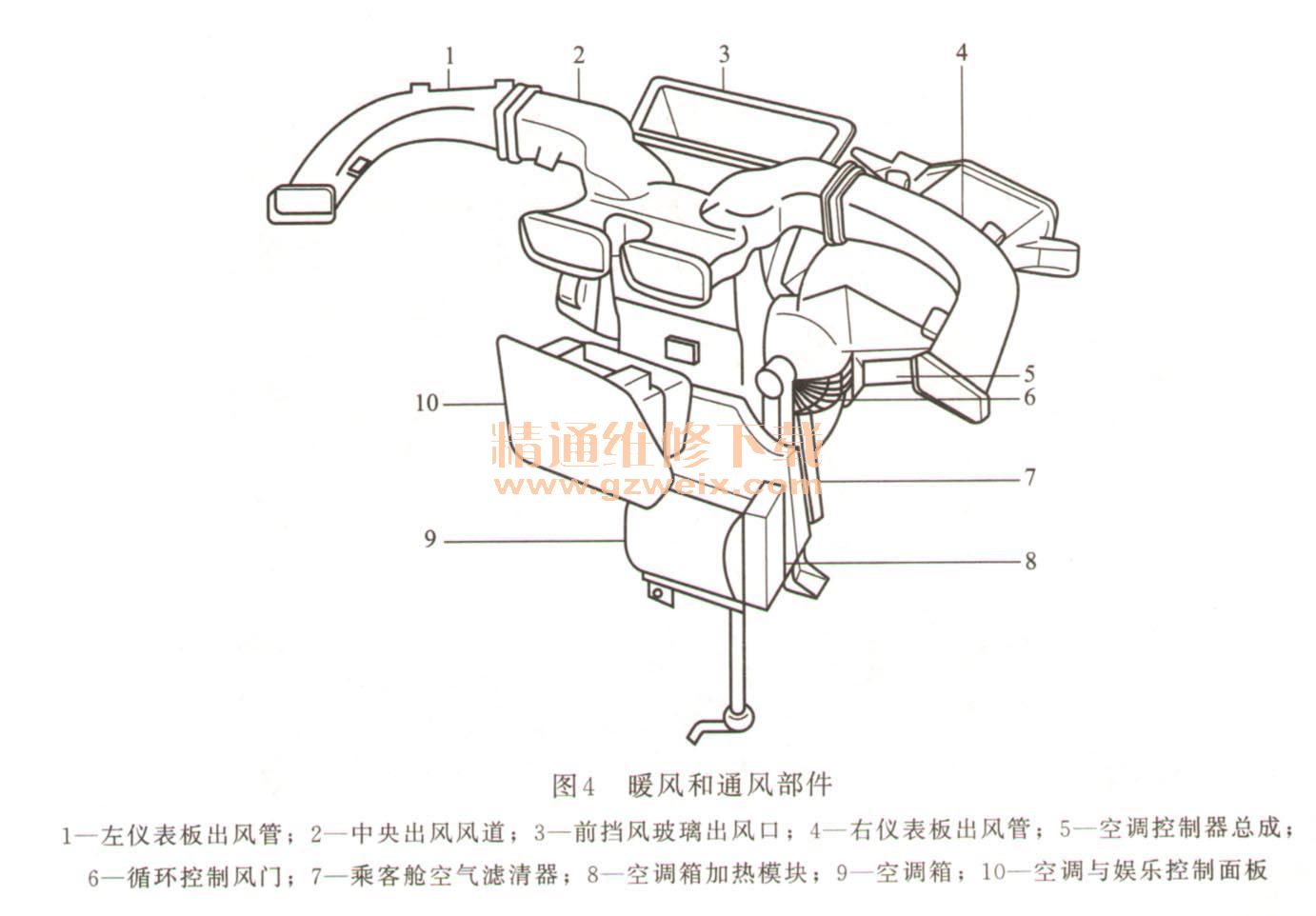

    暖风和通风部件布置如图4所示。

    空调箱总成的作用:按控制面板上所选择的模式控制温度并分配引导进来的新鲜空气或循环空气。其部件包括鼓风机、电加热模块、蒸发器芯体及控制风门,安装在仪表板与发动机舱壁之间,见图5。

    鼓风机安装在空调箱总成内,见图6。鼓风机由控制面板上的按键控制,通过位于发动机舱熔丝盒内的鼓风机继电器及鼓风机调速电阻控制。

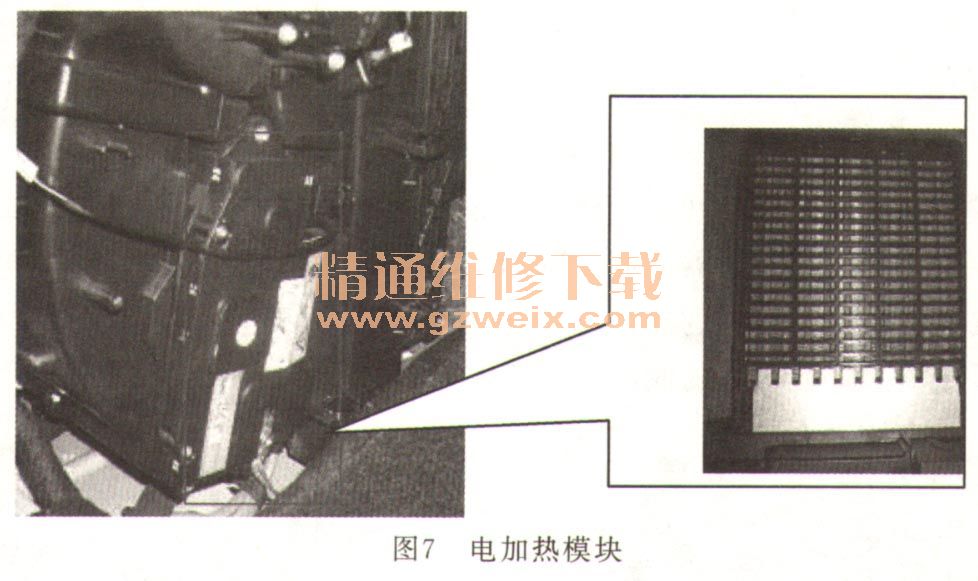

    高压电加热器和控制器,采用高压PTC空气加热,安装在空调箱总成内,见图7。
