比亚迪唐电动汽车电动驱动系统详解
来源:本站整理  作者:佚名  2017-11-16 08:19:58

    (4)后驱动电机控制器总成
    后驱动电机控制器总成负责后电机驱动运行,与整车进行CAN通信信息数据交互,根据工况控制电机的正反转、功率、扭矩、转速等。

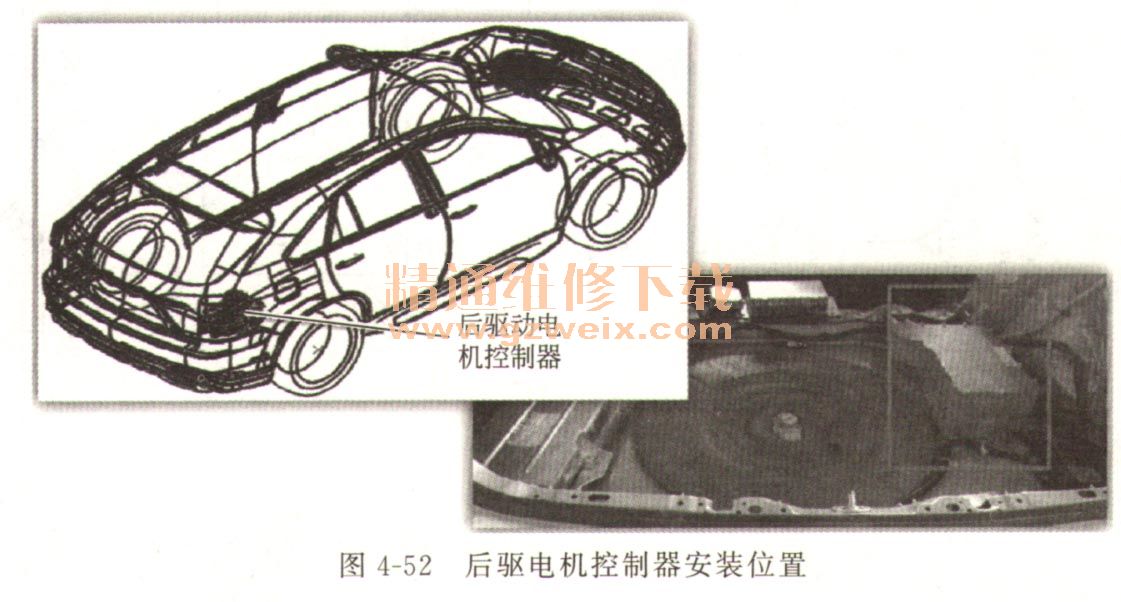

    硬件采集的外围信号有电机的旋变和温度、高压插件互锁,采集的内部信号有直流侧母线电压、交流侧三相电流、IGBT温度、IPM温度等。后驱电机控制器安装位置见图4-52。

后驱动电机控制器主要参数见表4-9。

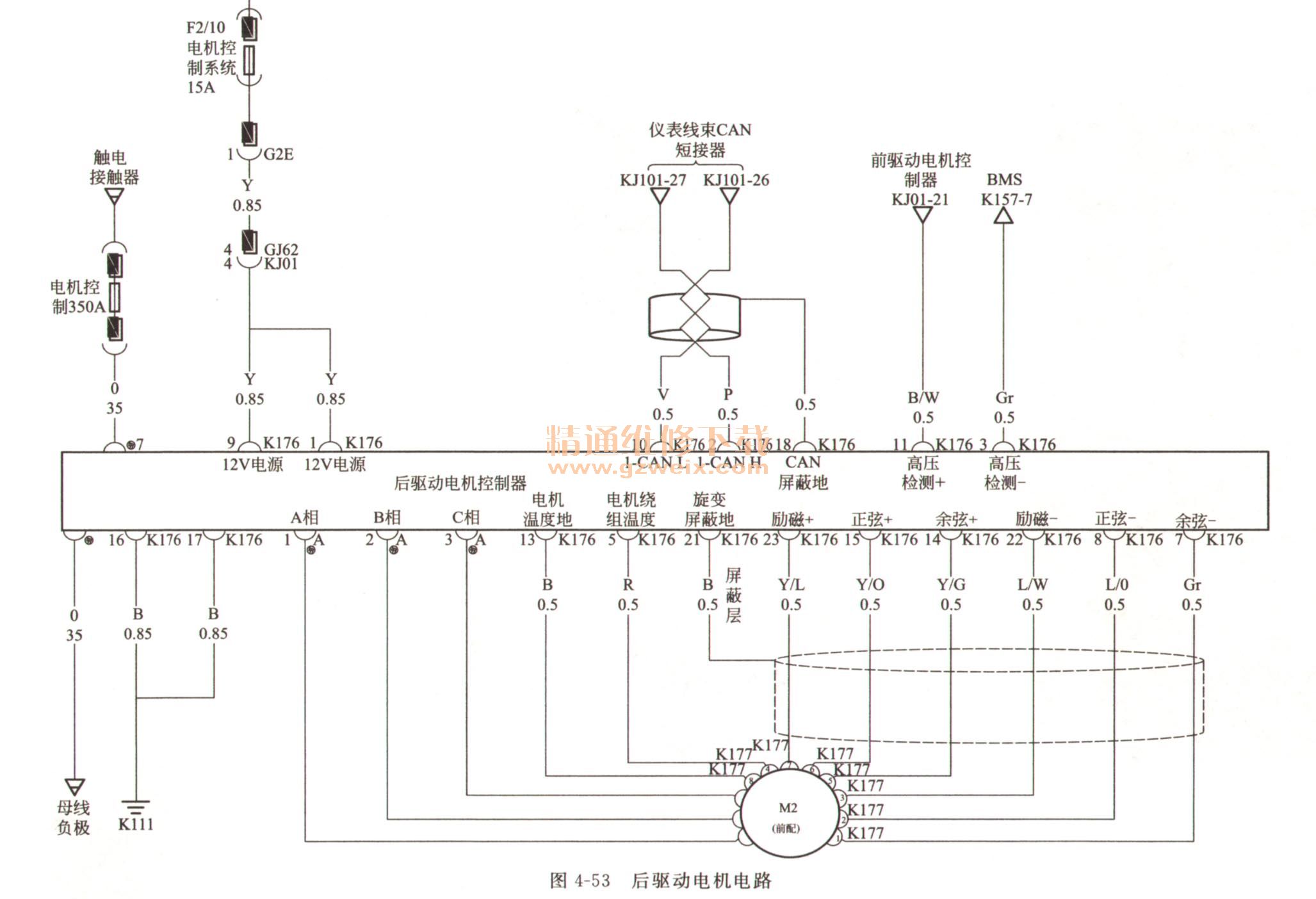

后驱电机控制器电路连接如图4-53所示。

后驱电机控制器连接部件见图4-54。

后驱电机控制器端子位置与针脚分布如图4-55所示。


后驱动电机控制器系统故障码见表4-10。
