旋变信号异常检查见表4-11。

    检查低压接插件。
    ①退电OFF挡，拔掉电机控制器低压接插件。
    ②测k176-22和k176-23（励磁）：（8.3±2）Ω；测k176-7和k176-14（余弦）：（16±4）Ω；测k176-8和k176-15（正弦）：（16±4）Ω。
    ③如果步骤②所测电阻异常，则检查电机旋变接插件是否松动，如果没有，则为动力总成故障。

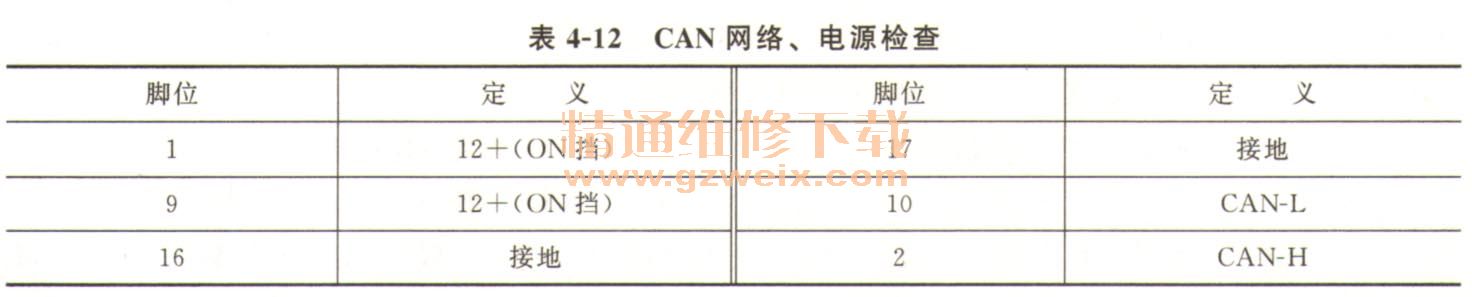

CAN网络、电源检查见表4-12。

后驱电机控制器诊断数据流如图4-56、图4-57所示。
