驱动电机为三相交流电机,接受PEB的控制,是整辆车的动力源。
电力电子箱是控制驱动电机的电器组件,在高速CAN上与VCU、IPK、BCM等控制器通信,接收VCU的扭矩命令以控制驱动电机;且电力电子箱控制器带有自诊断功能,确保系统安全运行。
电力电子箱系统内部集成以下主要部件:MCU、逆变器、DC-DC转换器。

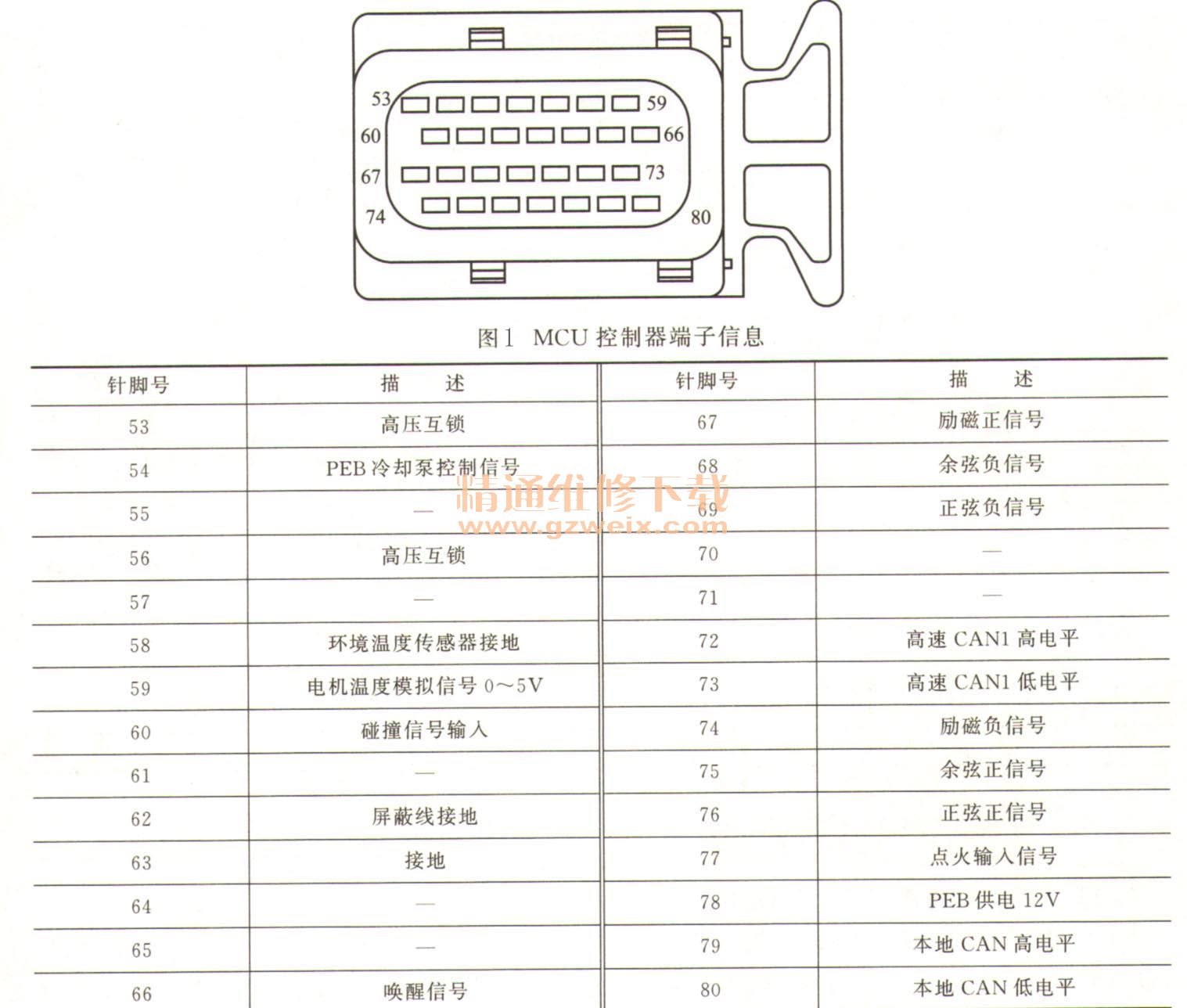

线束端连接器BY015端如图1所示。BY015连接器位于前舱右前部PEB上,为黑色母连接器。
BY015连接器针脚分布如图1所示。
整车控制单元(VCU)用于行车控制,安装于车辆左前围板下板上。VCU接插件BY013端如图2所示。
