一辆行驶里程约3.3万km、搭载1.5L VCT发动机的2017年上汽荣威E550混动版轿车。车主反映:该车在行驶过程中,仪表提示发动机排放故障,随后踩油门发动机就没有动力,尝试重新启动,故障依然存在。

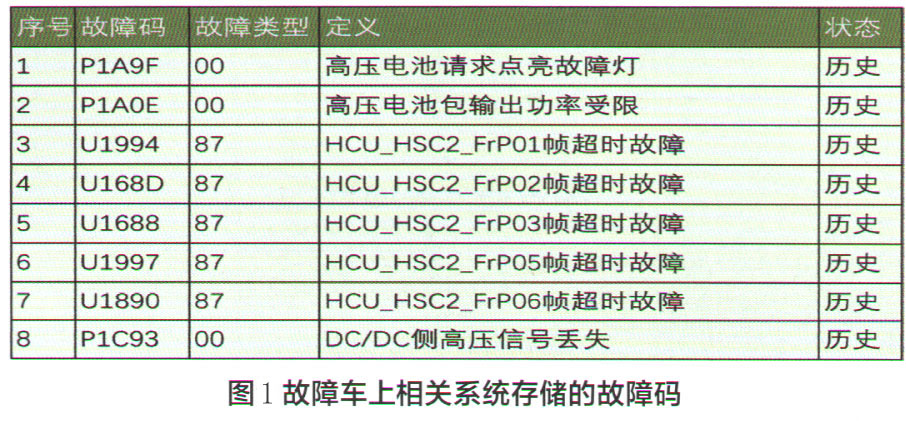

故障诊断:车子拖回站内,技师先检查车辆相关系统的外观,包括发动机、电力电子箱(PEB)、混动电机(EDU)与高压电池包(ESS)的状态,外观一切正常。使用诊断仪对车辆进行整车诊断,在混动控制模块(HCU)、电机控制模块(EDU)与电池管理器(BMS)中有多个历史故障(图1)。
怎么会有这么多历史故障呢?技师充满了疑惑。在对故障码进行梳理和分析时,电池控制器(BMS)中的POB1300故障码引起了技师的注意,该故障码定义为:CAB电流传感器电流值与LEM电流传感器的电流值不一致。CAB电流传感器安装在电池模组负极端,用来检测回路的电流值,LEM电流传感器安装在电池模组正极端,用来检测放电的电流值,这两个传感器所测得信号全部会传输给电池控制器BMS,BMS根据两个传感器的电流值来判断电池模组充放电时是否正常。如果两个传感器误差较大,混动控制模块(HCU)将请求点亮故障灯。

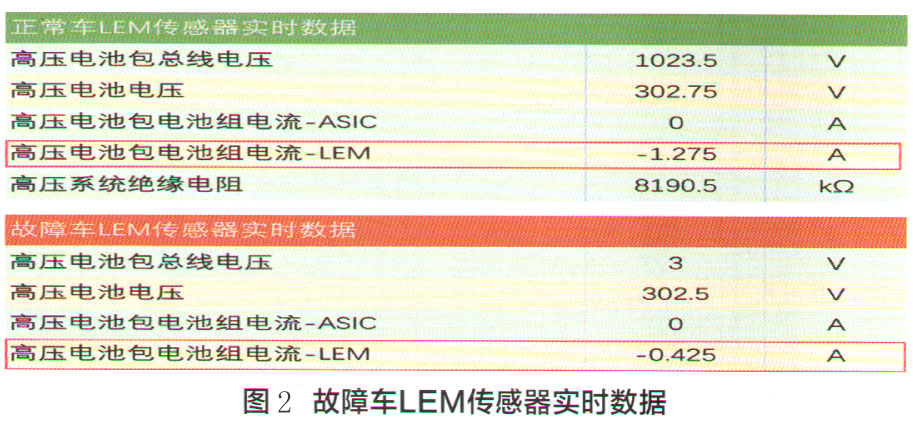

搞清楚了控制原理,思路就清晰了。连接诊断仪,进入电池控制器(BMS)读取高压电池包的实时数据,其中“高压电池包电池组电流-LEM”的数据为-1.275A(图2),而正常车辆的这组数据为-0.425A,存在明显的偏差。这也与故障码P0B1300的定义是一致的。由于高压电池包为管控部件,故交给供应商更换LEM传感器后试车,该车故障被彻底排除。
维修小结:
新能源汽车的故障现象与传统内燃机汽车有着很大的不同,在本案例中技师从故障码入手,通过对故障码分析与实测数据对比,快速地找到了故障点,说明该技师对
新能源汽车三电系统的结构和工作原理非常熟悉。
荣威E550电池管理器(BMS)与混动控制模块(HCU)之间通过混动高速CAN来传递电压、电流、电量、电池温度、充放电状态冷却液温度等信息,同时电池管理器(BMS)直接将电池状态信息通过混动高速CAN传递给电力电子箱(PEB),再由电力电子箱(PEB)控制电机(EDU)的工作(如图3)。由此可见,了解系统控制原理对
新能源汽车故障的诊断非常关键,且有效。
