电动汽车动力部分结构的原理及维修注意事项(二)
来源:汽车维修与保养  作者:佚名  2017-12-12 09:18:24

    六、冷却系统
    1.电动水泵

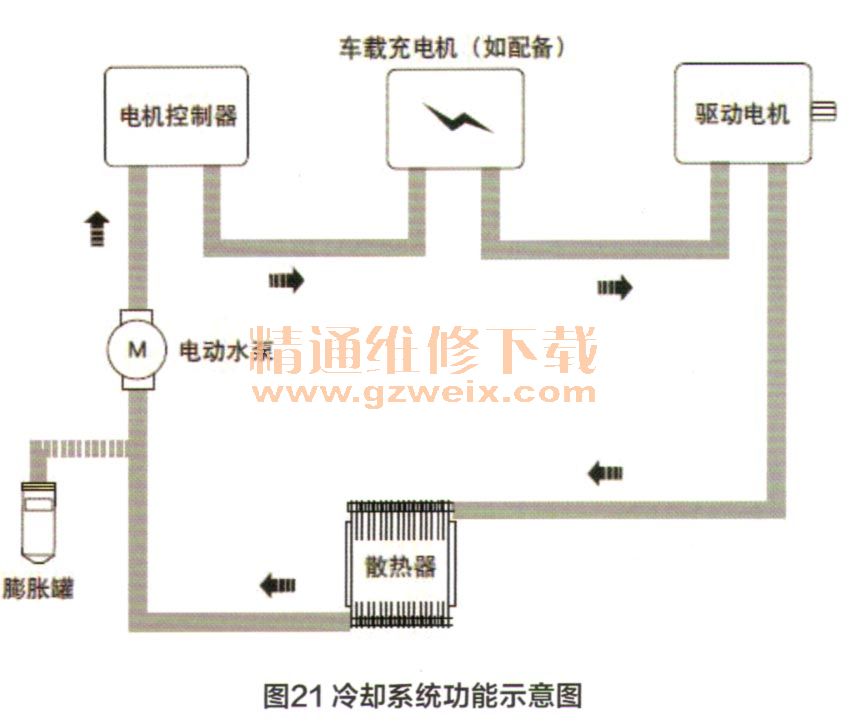

    冷却系统的作用就是通过冷却液循环散热为驱动电机、车载充电机、电机控制器这三大部件进行冷却。电动水泵由低压电路驱动,为冷却液的循环提供压力。在电动水泵的驱动下冷却液在管路中循环流动。冷却系统功能示意图如图21所示。

    2.膨胀罐
    膨胀罐总成是一个透明塑料罐,类似于玻璃清洗剂罐。膨胀罐总成通过水管与散热器连接,随着冷却液的温度逐渐升高并膨胀。部分冷却液因膨胀而从散热器和驱动电机中流入膨胀罐总成。散热器和液道中滞留的空气也被排入膨胀罐总成。
    车辆停止后,冷却液自动冷却并收缩,先前排出的冷却液则被吸回散热器。从而使散热器中的冷却液一直保持在合适的液面,并提高冷却效率。当冷却系统处于冷态时,冷却液面应保持在膨胀罐总成上的L(最低)和F(最高)标记之间。
    3.冷却风扇
    冷却风扇由整车控制模块(VCU)利用冷却风扇低速继电器和冷却风扇高速继电器直接控制,在低速电路中,采用串联调速电阻的方式来改变风扇的转速。
