4 双模混合动力功率分流控制与节能原理
通用/宝马混合动力驱动系统采用2~3个行星排,利用多行星排相互组合方式,可形成一条电力路径和两条以上机械传递路径,通过控制速比转换部件和电机转速,实现高低速两种“动力分流”模式及一个或多个固定挡位,进一步提高了汽车的燃油经济性和传动效率。
4.1节能控制
双模混合动力驱动系统是在单模节能控制基础上,优化及增加了以下控制内容。
1)发动机工作效率控制:在双ECVT模式下,调节电机运行状态,使发动机运行于高效区。
2)高/低速电子连续可变速比控制(ECVT2/ECVT1)。车速较低时,使用输入分配模式,以较大的速比驱动车辆行驶;车速较高时,使用复合分配模式并以较小的速比驱动车辆行驶
3)固定速比模式下发动机工作点的选取控制:在高、低两级速度区域,插入固定速比传动模式,当车速与发动机工况最佳经济点对应时,进行纯机械传动,避免功率分流传动下发动机与电机存在中转功率损失。
4.2双行星排功率分流系统与传动控制
4.2.1功率分流机构组成

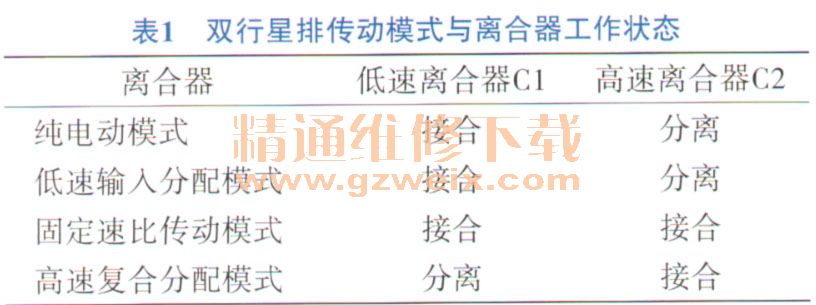

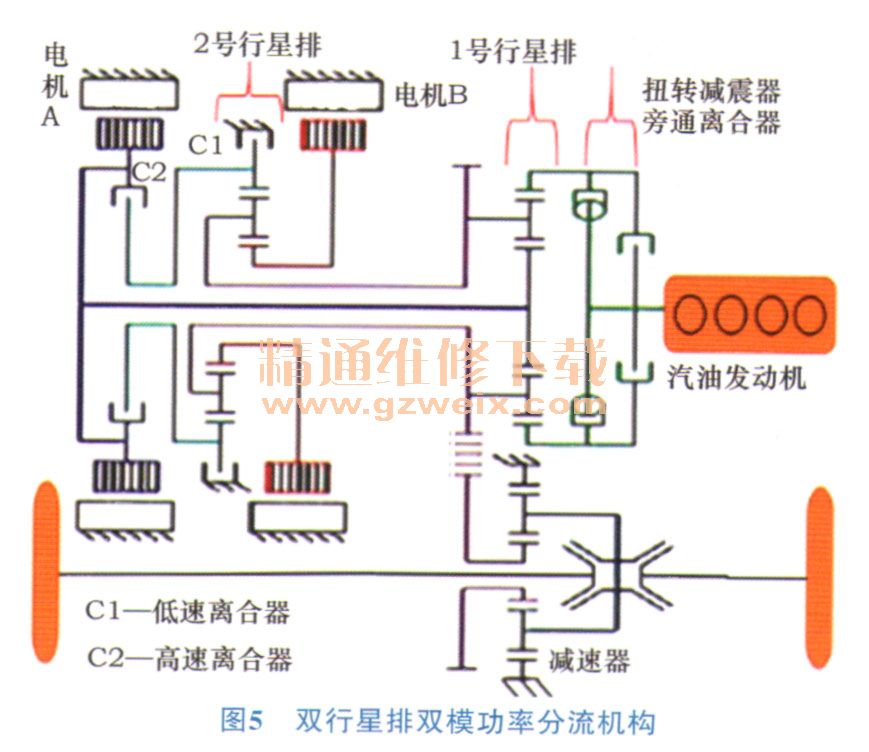

通用新君越30H全混动的双模混合动力功率分流机构主要由发动机、2个行星排、2个电机和3个离合器构成,如图5所示。在结构上,发动机通过扭转减震器和旁通离合器连接1号齿圈,电机A连接1号太阳轮,电机H连接2号太阳轮,1号太阳轮与2号齿圈通过高速离合器C2连接,两套行星齿轮组的行星架都向车轮提供动力输出。系统具有2个动力分配模式(输入分配模式/复合分配模式)及1个固定速比传动,在低速/低负荷工况时采用输入分配式模式,在高速/大负荷工况时采用复合分配模式,在中高速巡航状态时采用固定速比机械传动模式。电机A、B均可通过并联的方式辅助发动机工作,保证在车速不变的情况下提供动力或者吸收动力。行驶时,电控单元根据汽车行驶、电池SOC状态和发动机转速目标值,控制离合器工作,完成变速机构在纯电动、高/低速动力分流及固定速比模式间的切换,双行星排功率分流传动模式如图6所示,双行星排传动模式与离合器工作状态见表1。
4.2.2传动控制
1)发动机起动模式:发动机起动时,1号行星架连接车轮受到限制,电机A作为起动机驱动1号太阳轮,1号太阳轮带动1号内齿圈转动,1号内齿圈通过扭转减震器旁通离合器带动发动机曲轴转动,发动机起动。
2)纯电动模式:缓踩加速踏板,慢起步时,发动机不工作,低速离合器C1工作,2号齿圈被C1锁止,电机B驱动2号太阳轮,动力直接通过2号行星架驱动车轮;急速起步或加速时,车轮由电机A和电机B共同驱动。
3)低速输入分配模式:当车速达到一定值或需求功率较大时,发动机起动并迅速运行于经济高效区。此时,一部分动力经过1号齿圈传递给1号行星架,驱动车辆;另一部分动力则由行星齿轮、1号太阳轮带动电机A发电,根据电池SOC和输出转矩需求,控制系统将电能分流给电机B以驱动车辆或向车载电池充电。汽车行驶时,调整电机A转速,可在发动机转速保持不变状态下,改变车速;当行驶阻力变化时,控制电机B输出转矩,可保持车速稳定。
