    三、电动汽车高压电断开方法

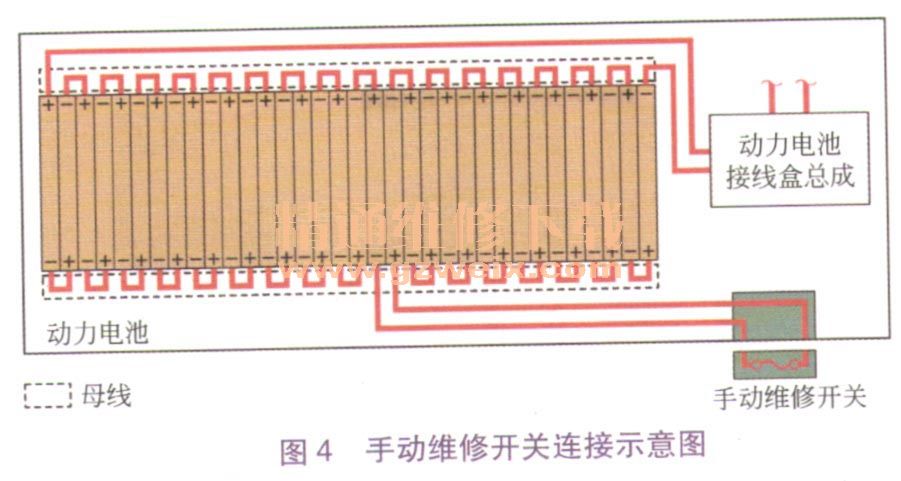

    电动汽车动力电池单元存在高压电,日常检修和维护时需要将高压电断开,因此电动汽车上设计了手动维修开关,手动维修开关连接动力电池内部中间位置,如图4所示。断开手动维修开关可断开动力电池内部串联结构,从而断开高压电输出。比亚迪E5、E6和吉利帝豪EV300、荣威E50等车型手动维修开关装在动力电池总成中间表面位置,打开驾驶室内储物盒可操作维修开关。

(1)比亚迪e6、e5手动维修开关的断开
①打开车辆驾驶室内储物盒,并取出内部物品,如图5所示。

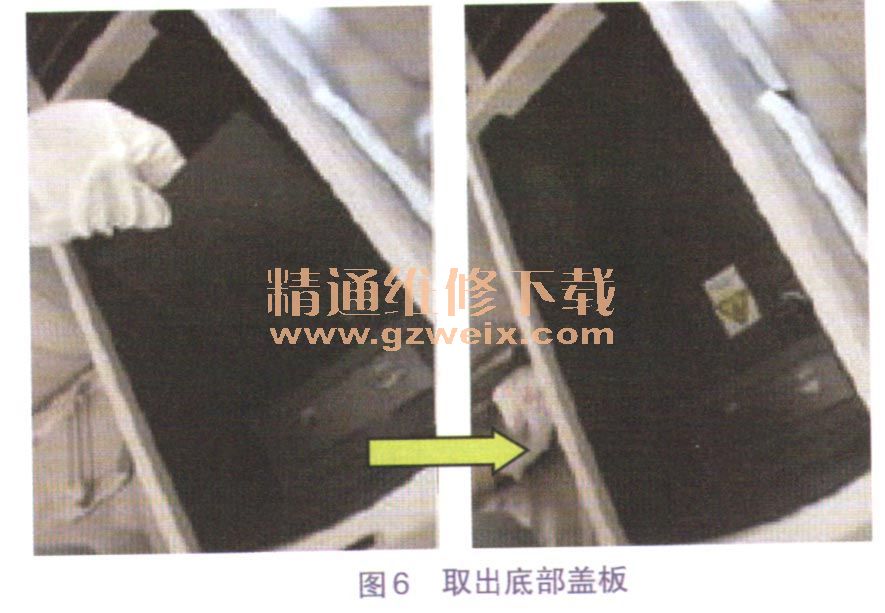

②取出储物盒底部盖板,如图6所示。

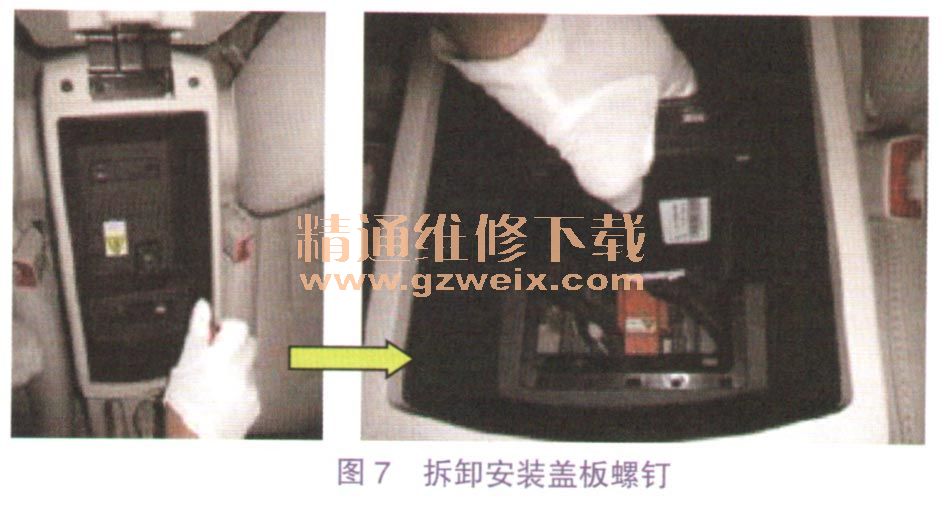

③如图7所示,使用十字旋具将盖板螺钉(4个)拧下,并掀开盖板。

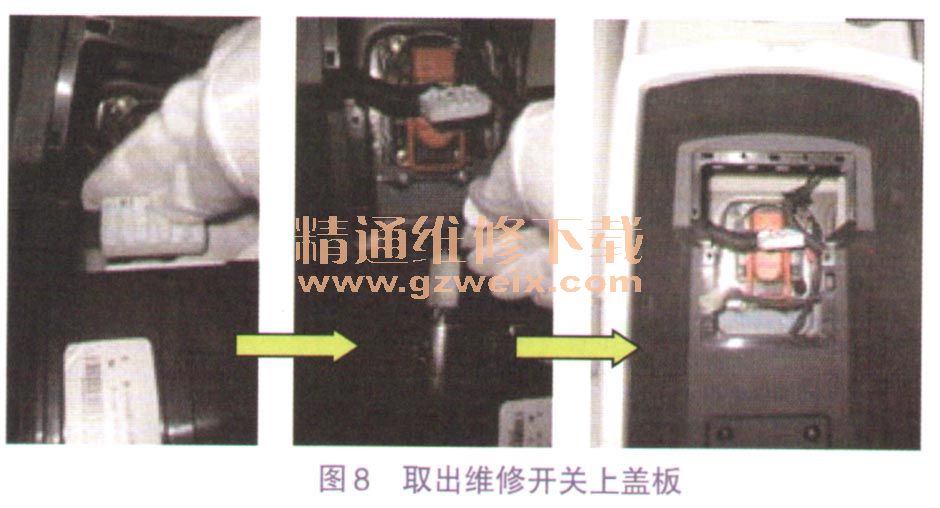

④取出维修开关上盖板,如图8所示。

⑤拉动维修开关手柄呈竖直状态,向上提拉,取出维修开关,如图9所示。

⑥使用电工绝缘胶布封住维修开关插接器母端,如图10所示。
