驱动电机工作原理如下。当由电机控制器提供的三相交流电被接入到定子线圈中,即产生了旋转的磁场,这个旋转的磁场牵引转子内部的永磁体,产生和旋使用旋转变压器检测转子的位置和电流传感器检测线圈的电流,从而控制驱动电机的转矩输出。

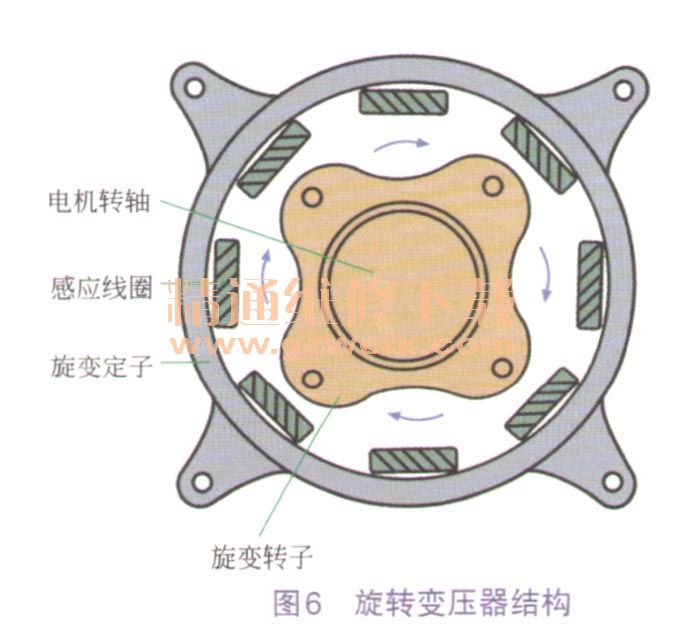

旋变信号的作用是反映驱动电机转子当前的旋转相位,电机控制器通过旋变信号计算当前的驱动电机转速。帝豪EV300采用磁阻式旋转变压器,结构如图6所示。旋变转子与驱动电机转子同轴连接,随电机转轴旋转。旋变定子内侧有感应线圈,安装在驱动电机定子上。驱动电机旋转时,带动旋变转子旋转。旋转变压器与电机控制器通过6根低压线束连接,2根传送电机控制器激励信号,另外4根分别传送旋转变压器输出的正弦信号和余弦信号。6根线中任何一根出现故障都会导致驱动电机无法正常工作。
(3)荣威E50
荣威E50驱动电机为三相交流电机,受电力电子箱(PEB)控制,是整车动力源。动力电机的参数见表3,安装位置和控制框图分别如图7和图8所示。
