五、充电系统常见故障及诊断
    1．快充常见的故障与检修
    （1）充电桩显示车辆未连接
    椅查快充口CC1端与PE端是否有1kΩ电阻；检查快充口导电层是否脱落；检查充电枪CC2与PE是否导通。
      （2）动力电池继电器未闭合
    检查充电桩输出正极唤醒信号是否正常；检查充电桩输出负极唤醒信号与PE是否导通；检查充电桩CAN通信是否正常。
      （3）电池继电器正常闭合，但无输出电流

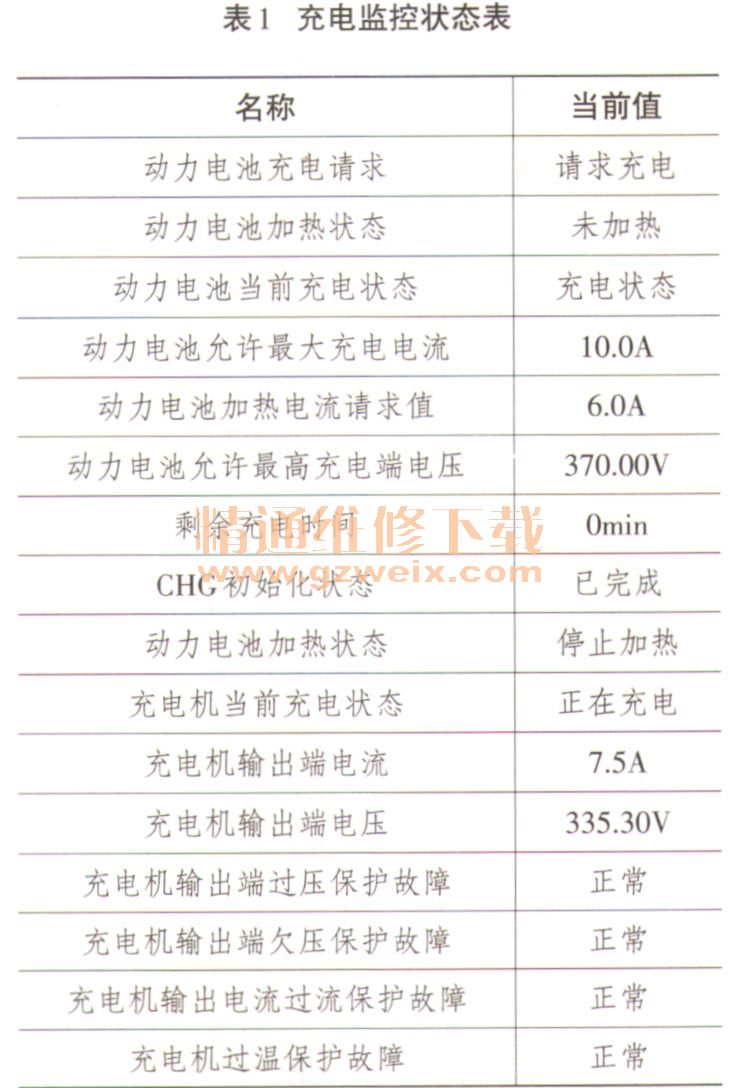

    检查充电桩与动力电池BMS软件版本是否匹配；检查高压连接器及线缆是否正确连接；用诊断仪查看充电监控状态，以北汽新能源EV系列车辆为例，如表1所示。

    （4）DC/DC转换器不工作
    检查连接器是否正常连接；检查高压熔断丝是否熔断；检查使能信号输入是否正常（12V）。
    2．慢充常见的故障与检修
    以北汽EV 150车辆为例，介绍慢充常见的故障诊断与排除方法。
    （1）车辆无法充电
故障现象：车辆在使用充电桩充电时，充电桩指示灯亮，充电器电源工作灯亮，车辆无法充电。
    可能原因：动力电池控制器故障、动力电池故障、通信故障。
    故障诊断与排除：根据上述故障现象，充电桩和充电器工作指示灯正常，第1个检查对象应为通信和动力电池内部。用故障检测仪检测故障码及数据流，读出故障码：P1048 （SOC过低保护故障）、P1040（电池单体电压欠压故障）、P1046电池电压不均衡保护故障）、P0275电池电压不均衡保护故障）；读出数据流：动力电池单体电芯最低电压为2.56V、动力电池单体电电压差大于500mV时动力电池管理系统（BMS）启动充、放电保护而无法充电，更换动力电池单体电芯，动力电池故障解除，车辆恢复充电。
    故障分析：通过以上故障诊断与排除过程，总结以下动力电池具备充电的条件。
    ①充电桩与充电器或快充桩与动力电池的通信要匹配。
    ②车载充电器要能正常工作，无故障。
    ③整车控制器与充电器、动力电池控制器通信要正常。
    ④唤醒信号要正常。
    ⑤整车控制器和动力电池控制器的信号要正常。
    ⑥单体电芯之间电压差小于500mV。
    ⑦高压电路无绝缘故障。
    ⑧动力电池内部温度在充电的温度范围内。
（2）充电时充电桩跳闸
    故障现象：车辆在使用充电桩充电时，出现充电桩跳闸，充电器无法充电。
    可能原因：充电器内部短路。
    故障诊断与排除：检查充电桩交流220V电压、充电桩CP线与充电器连接正常，再检查充电线束、高压线束、充电器、动力电池的绝缘均正常，更换充电器，故障排除。
    故障分析：因为此车的故障现象是充电桩跳闸，说明唤醒信号和互锁电路正常，基本可以断定是充电器内部短路故障。
      （3）充电器指示灯不亮
    故障现象：车辆在使用充电桩充电时，充电器指示灯不亮，车辆无法充电。
    可能原因：充电器内部故障、充电唤醒信号中断或互锁电路故障。
    故障诊断与排除：检查FU低压熔断丝盒内的电池充电熔断丝和充电器低压电源，将万用表旋到直流电压挡测量充电器低压电源正常，再检查充电系统连接插件无退针、锈蚀现象，更换充电器，故障排除。
    故障分析：检查充电器低压供电正常，而充电工作指示灯都不亮，基本确定为充电器内部故障。
