慢充充电枪插入慢充接口连接正常后(图6),CCS被交流充电桩发送的CP信号唤醒,通过硬线输出12V的信号唤醒整车控制器VCU. VCU被唤醒后,吸合主继电器给各控制器供电,并通过硬线输出12V信号唤醒辅助控制仪表板(ACP,也称作智能大屏)。接着VCU控制高压上电,判断可充电后发送充电使能给动力电池管理系统BMS; BMS接收到VCU发送的充电使能后,给CCs发送充电使能,并根据电池状态与充电桩输出能力,给CCs发送请求充电电流与电压。CCs接收到BMS的充电使能后启动充电,并根据BMS发送的请求充电电流与电压,将电网输出的220 v交流电转换成直流电给动力电池充电。
2.慢充常见故障分析
根据纯
电动汽车充电国家标准以及慢充工作原理框图(图7),结合日常工作实践,大致可将慢充系统常见故障分为车端故障(
电动汽车本身相关充电模块、接口故障)、枪端(充电枪)故障、充电桩和供电设备故障以及车主操作使用不当造成的充电问题等。
(1)车端故障:出现故障的原因在
电动汽车本身,包括充电口自身故障(慢充口,快充口),充电口到车载充电机的高压线束故障,车载充电机本身以及相关联的控制单元、网络等故障。

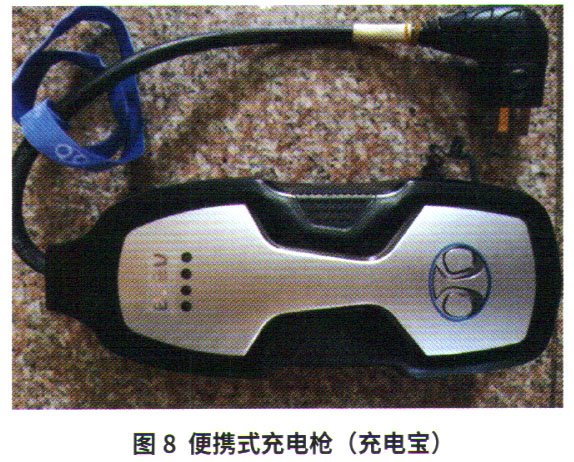

(2)枪端故障二主要是指充电枪本身故障,或者车载便携式充电枪故障(往往与充电模式、连接方式相关,图8)。
(3)供电设备、充电桩故障:主要是指充电时的交流电源提供端出现问题导致系统不能正常充电,特别是使用家庭用电进行充电时,如果插座不合适、线路接地不良、L/N相位不对或者线电压不稳定等,都会造成充电故障。另外,充电桩本身故障或者充电桩版本陈旧、充电协议不匹配以及费用不足等,也都会造成系统充电问题。
(4)车主充电过程操作不当造成的充电问题:主要是车主对充电操作不规范,包括充电枪、充电桩的使用及充电习惯等。这些在用户手册上说得比较清楚,但车主通常不会看。
对慢充故障的诊断思路,一般是先读取相关故障码,然后依据先简单后复杂,先电源端、充电桩或枪端,后再确认接口、车端,分段、分步地进行诊断分析。先以具体故障的排除为例进行说明。
