七、判断集成电路的好坏
7.1认识集成电路
将一个单元电路的主要或全部元件都集成在一个介质基片上，使其成为具备一定功能的完整电路，然后封装在一个管壳内，这样的电路称为集成电路。其中所有元件在结构上已组成一个整体，这样，整个电路的体积大大缩小，且引出线和焊接点的数目也大为减少，从而使电子元件向着微小型化、低功耗和高可靠性方面迈进了一大步。电路中常见的集成电路如图72所示。
7.2集成电路的引脚分布
在集成电路的检测、维修、替换过程中，经常需要对某些引脚进行检测。而对引脚进行检测，首先要做的就是正确识别引脚，必须结合电路图能找到实物集成电路上相对应的引脚。无论哪种封装形式的集成电路，引脚排列都会有一定的排列规律，可以依靠这些规律进行判断。
1．单列直插式集成电路引脚的分布规律

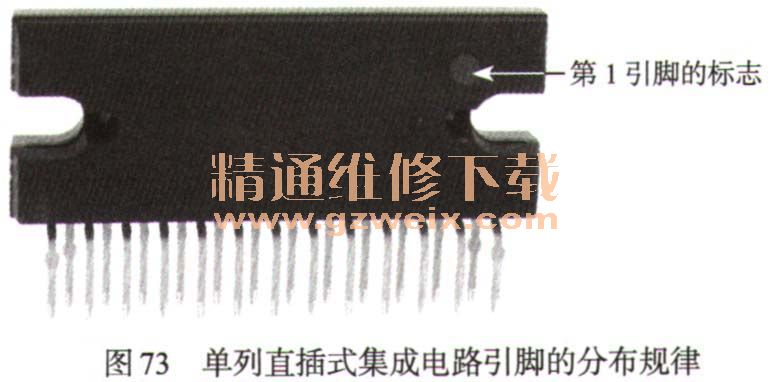

常见的单列直插式集成电路上，在引脚1那端都会有一个特殊的标志，可能是一个小圆凹坑、一个小圆孔、一个小半圆缺、一个小缺脚、一个小色点等。引脚1通常作为起始端，可以沿着引脚排列的位置依次对应引脚2、3、4……如图73所示。
2．双列直插式集成电路的引脚分布规律

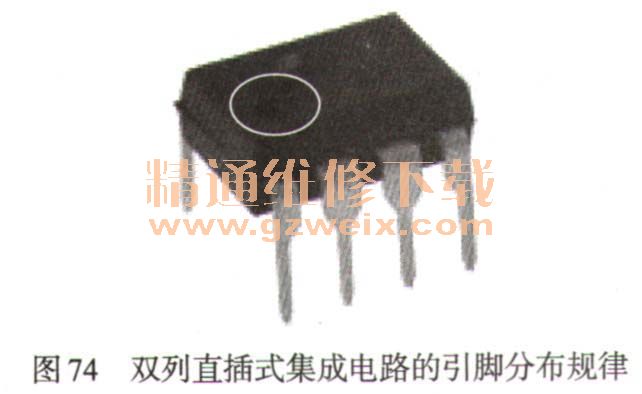

一般情况下，双列直插式集成电路在引脚1那端都会有一个特殊的标志，而标记的上方往往是最后一个引脚。可以顺着引脚排列的位置，依次对应引脚2、3、4……至最后一个引脚，如图74所示。
3．扁平矩形集成电路的引脚分布规律
多数情况下，扁平矩形集成电路在引脚1的上方都会有一个特殊的标志，而标记的左面往往是最后一个引脚。可以顺着引脚排列的位置，依次对应找出引脚2、3、4……至最后一个引脚，如图75所示。这个标记有可能是一个小圆凹坑，也可能是一个小色点等。
7.3集成稳压器

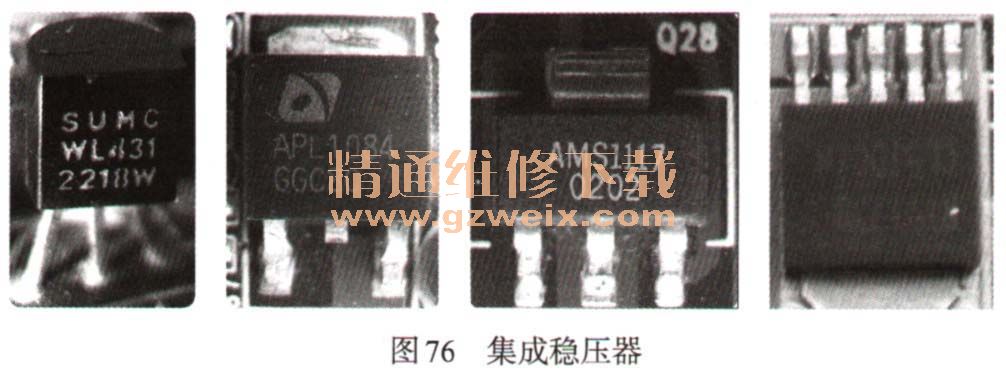

集成稳压器又叫集成稳压电路，是一种将不稳定直流电压转换成稳定的直流电压的集成电路。与用分立元件组成的稳压电源相比，集成稳压器具有稳压精度高、工作稳定可靠、外围电路简单、体积小、重量轻等显著优点。集成稳压器一般分为多端式（稳压器的外引线数目超过3个）和三端式（稳压器的外引线数目为3个）两类。如图76所示为电路中常见的集成稳压器。

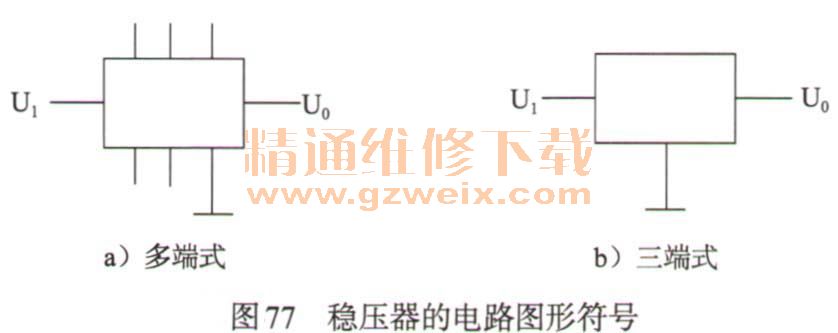

在电路图中集成稳压器常用字母“Q”或“V”表示，电路图形符号如图77所示，其中a为多端式，b为三端式。
7.4集成运算放大器

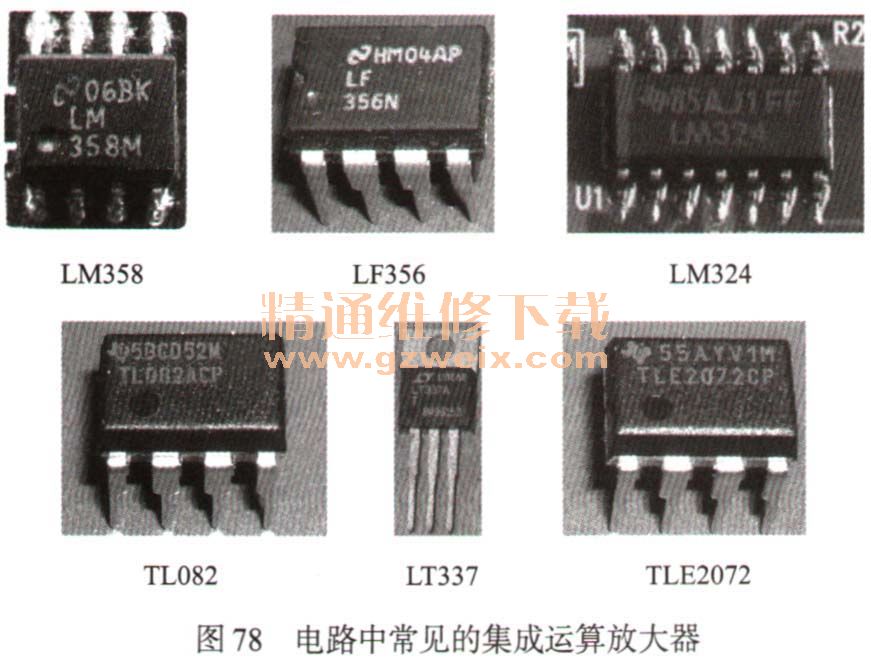

集成运算放大器（Integrated Operational Amplifier）简称集成运放，是由多级直接耦合放大电路组成的高增益（对元器件、电路、设备或系统，其电流、电压或功率增加的程度）模拟集成电路。集成运算放大器通常结合反馈网络共同组成某种功能模块，可以实现信号放大、信号运算、信号的处理（滤波、调制）以及波形的产生和变换等功能。如图78所示为电路中常见的集成运算放大器。

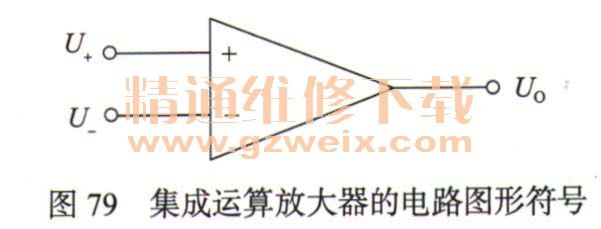

在电路中集成运算放大器常用字母“U”表示，常用的电路图形符号如图79所示。
7.5集成电路好坏检测实例
1．集成稳压器好坏判断方法
集成稳压器主要通过测量引脚间的电阻值和稳压值来判断好坏。
选用数字万用表的二极管挡。用万用表的表笔分别测集成稳压器GND引脚（中间引脚）与其他两个引脚间的阻值，正常情况下，应该有一较小的阻值。如果阻值为0，说明集成稳压器发生断路故障，如果阻值为无穷大说明集成稳压器发生开路故障。
2．测量稳压值
将万用表功能旋钮调到直流电压挡的10或50挡（根据集成稳压器的输出电压大小）。
将集成稳压器的电压输入端与接地端之间加上一个直流电压（不得高于集成电路的额定电压，以免烧毁元件）。
将万用表的红表笔接集成稳压器的输出端，黑表笔接地，测量集成稳压器输出的稳压值。
如果测得的输出稳压值正常，证明该集成稳压器基本正常；如果测得的输出稳压值不正常，那么该集成稳压器已损坏。
2．集成运算放大器好坏判断方法
首先将万用表的功能旋钮调到直流电压挡的10挡。
测量集成运算放大器的输出端与负电源端之间的电压值，在静态时电压值会相对较高。
用金属镊子依次点触集成运算放大器的两个输入端，给其施加干扰信号。
如果万用表的读数有较大的变动，说明该集成运算放大器是完好的；如果万用表读数没变化，说明该集成运算放大器已经损坏了。
3．数字集成电路好坏判断方法
通常通过测量数字集成电路引脚的对地阻值来判定数字集成电路的好坏。
选用数字万用表的二极管挡。
分别测量集成电路各引脚对地的正、反向电阻值，并测出已知正常的数字集成电路的各引脚对地间的正、反向电阻，与之进行比较。
如果测量的电阻值与正品的各电阻值基本保持一致，则该数字集成电路正常；否则，说明数字集成电路已损坏。
