五、判断晶体三极管的好坏
    晶体三极管是电路板上广泛采用的一种电子元器件类型，常简称为三极管。
    5.1掌握三极管的基本知识
    晶体三极管是使用硅或锗材料制成两个能相互影响的PN结，组成一个PNP或NPN结构。中间的N区或P区叫基区，两边的区域叫发射区和集电区，这3部分各有一条电极引线，分别称为基极（B）、发射极（E）以及集电极（C）。
    晶体三极管是具有放大能力的特殊器件。
     晶体三极管按照制造材料，可以分为硅三极管和锗三极管；晶体三极管按照导电类型，可以分为PNP型和NPN型；晶体三极管按照工作频率，可分为低频三极管和高频三极管；晶体三极管按照外形封装，可以分为金属封装三极管、玻璃封装三极管、陶瓷封装三极管以及塑料封装三极管等；晶体三极管按照功耗大小，可以分为小功率三极管和大功率三极管。

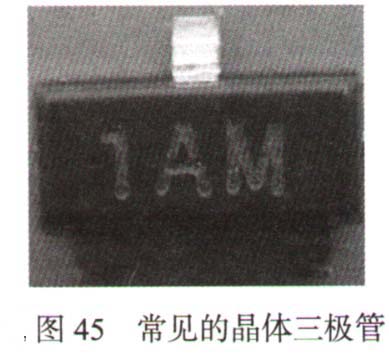

    晶体三极管在电路中常使用字母“Q”表示。而NPN型晶体三极管和PNP型晶体三极管的图形符号是有所区别的，如图44所示为晶体三极管的图形符号，如图45所示为手机上常见的晶体三极管。



    5.2三极管在电路中的应用

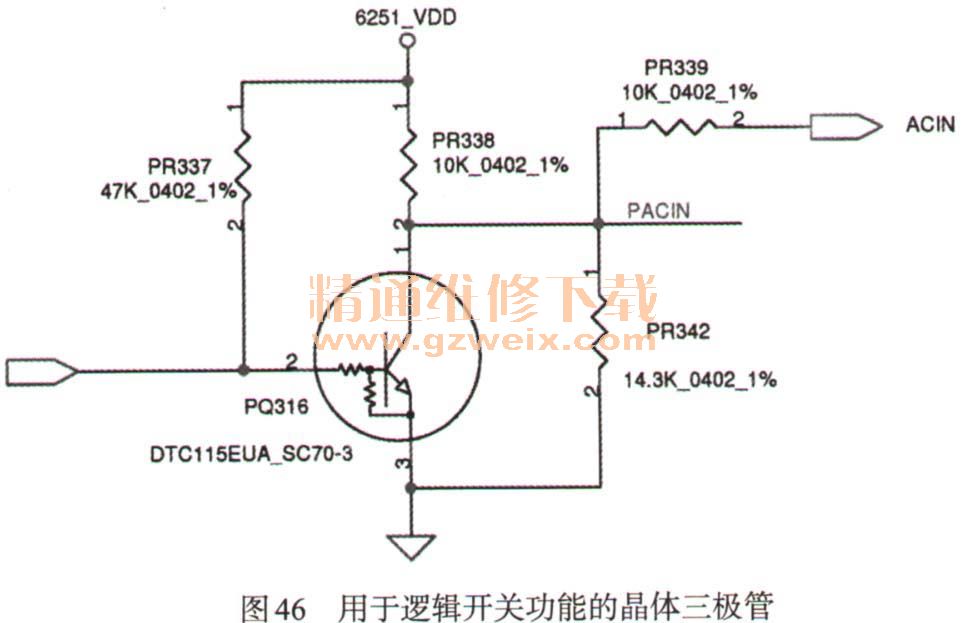

    晶体三极管是能够起到放大、振荡以及开关等作用的半导体电子器件，因此常用在放大、谐振、调制以及开关等电路中。晶体三极管的逻辑开关功能是一种十分广泛的应用，手机上大部分的晶体三极管都用于逻辑开关功能。如图46所示，PQ316为电路中用于逻辑开关功能的晶体三极管。

    5.3三极管好坏检测实例
    1．三极管好坏判断方法
    检测晶体三极管主要采用数字万用表的二极管挡，其具体方法如下：
    将数字万用表的量程选择开关扭转至二极管挡，使用数字万用表的红色表笔接被测晶体三极管的任一引脚，再用黑色表笔分别接其他两只引脚进行检测。
    如果数字万用表两次测量出的数值都较小（0.2~0.8），而将两只表笔调换位置后再次进行检测时，数字万用表显示溢出符号1或OL，说明红色表笔所接的引脚是NPN型晶体三极管的基极。

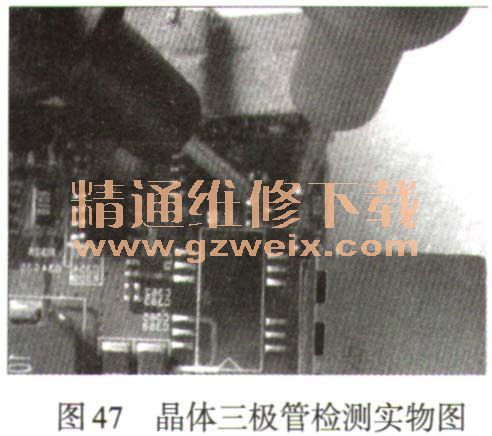

    如果数字万用表两次测量的数值一个很大、一个很小，那么说明红色表笔所接的引脚不是被测晶体三极管的基极，需要更换一个引脚重新进行检测。如图47所示为晶体三极管检测实物图。

    2．三极管好坏检测实例
    直插式三极管通常被应用在电源供电电路板中，为了准确测量，一般采用开路测量。
    1）将待测三极管所在电路板的电源断开，接着对三极管进行观察，看待测三极管有无烧焦、虚焊等明显的物理损坏，如果有，则三极管已发生损坏。

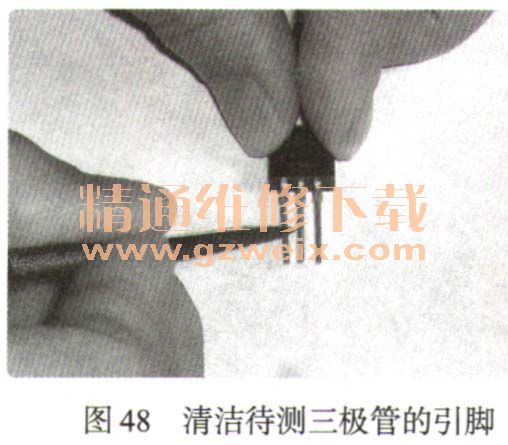

    2）如果待测三极管外观没有明显的物理损坏，接着用电烙铁将待测三极管从电路板上拆焊下。用一小刻刀清洁三极管的引脚，去除引脚上的污物，避免因污物的隔离作用而影响测量的准确性，如图48所示。

    3）清洁完成后，将指针式万用表的功能旋钮旋至“R×1k”挡，然后短接两表笔进行调零校正，如图49所示。

    4）将万用表的黑表笔接在三极管某一只引脚上不动（为操作方便一般从引脚的一侧开始），然后用红表笔分别和另外两只引脚相接，测量该引脚与另外两引脚间的阻值，如图50所示。

    由于两次测量的阻值十分相似，因此可以判断，该三极管为NPN型三极管，且黑表笔所接的引脚为该三极管的基极。
    5）将指针式万用表的功能旋钮旋至“R×10k”挡，然后短接两表笔进行调零校正，如图51所示。

    6）将万用表的红黑表笔分别接在基极以外的两只引脚上，并用一手指同时接触三极管的基极与万用表的黑表笔，观察指针偏转，如图52所示。
