二、判断电容器的好坏
电容器通常简称为电容,是主板供电电路和信号电路中经常采用的一种电子元器件。
2.1掌握电容器的基本知识
电容器是由两片接近的导体中间用绝缘材料隔开而构成的电子元器件,具有储存电荷的能力。
电容器的基本单位用法拉(F)表示,其他常用的
电容器单位还有:毫法(mF)、微法(μF)、纳法(nF)以及皮法(pF)。
这些单位之间的换算关系是:1法拉(F)=10立方毫法(MF)=10的6次方微法(μF)=10的9次方纳法(nF)=10的12次方皮法(pF)。
电容器的种类很多,分类方法主要有以下几种:
1)按照结构分为固定
电容器和可变
电容器。
2)按照电解质分为有机介质
电容器、无机介质
电容器、电解
电容器以及空气介质
电容器等。
3)按照用途分为旁路电容、滤波电容、调谐电容以及耦合电容等。
4)按照制造材料分为瓷介电容、涤纶电容、电解电容以及担电容等。
电容器在电路中通常使用英文大写字母“C”表示,贴片电容通常使用英文大写字母“C” “MC”或“BC”等表示,排容用英文大写字母“CP”或“CN”表示,电解电容用英文大写字母“C”“EC”“CE”或“TC”等表示。

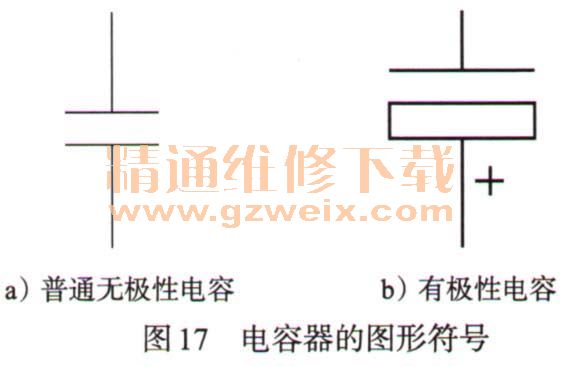

如图17所示为

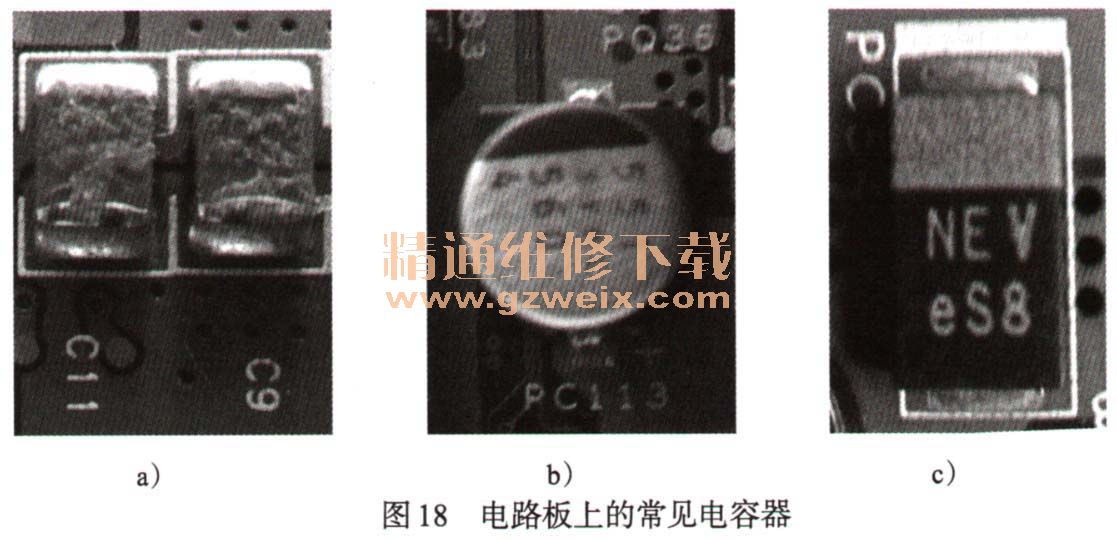

电容器的图形符号,如图18所示为电路板上的常见
电容器。
2.2电容器在电路中的应用
电容器具有隔直流、通交流,通高频、阻低频的特性,被广泛应用于耦合、旁路、滤波以及调谐等电路中。
在电路中应用的
电容器,比较具有代表性的包括主板供电电路中用于滤波作用的

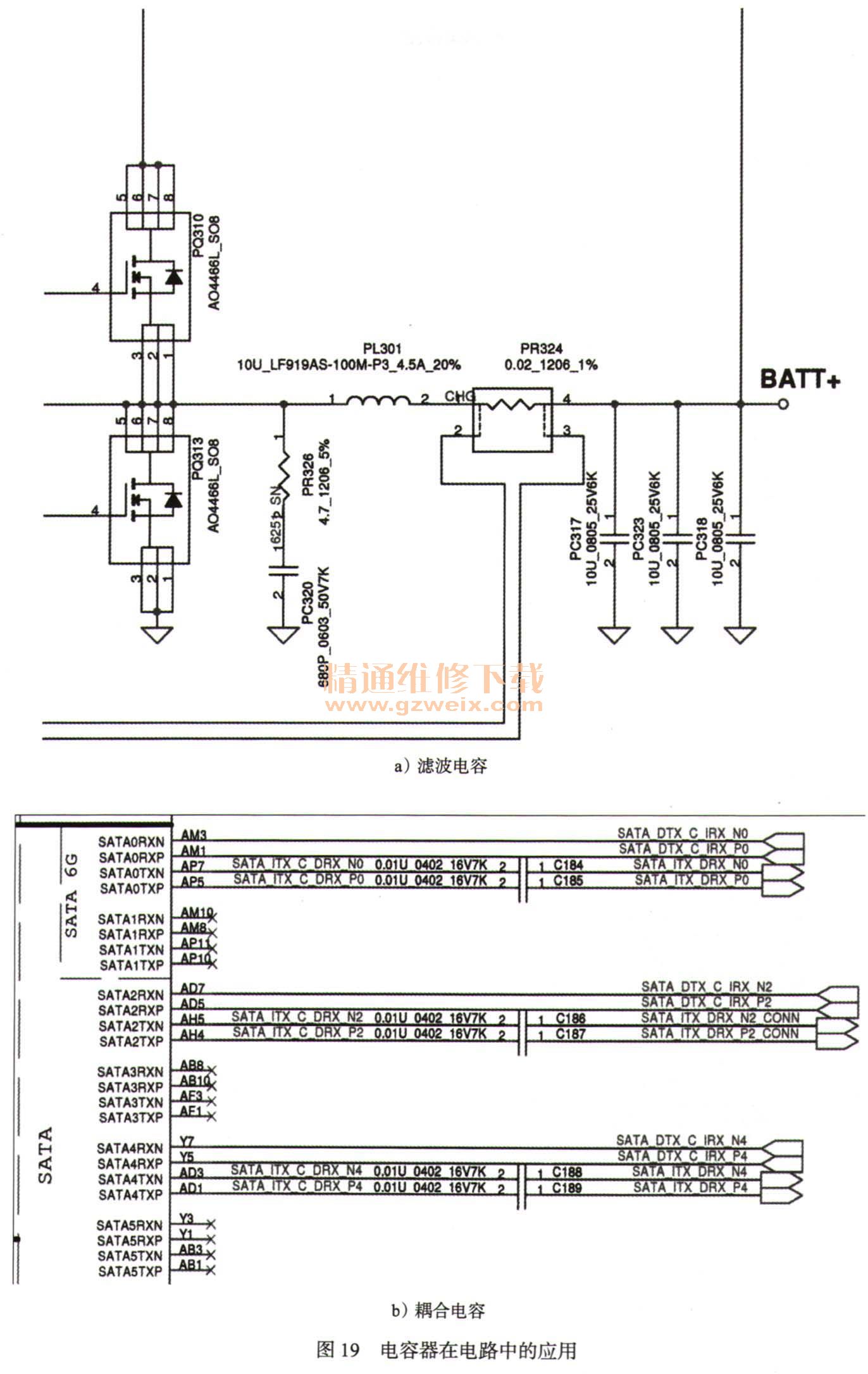

电容器,以及各种电路中应用的耦合电容。如图19a所示为电池充电电路部分截图,其中
电容器PC317、 PC323以及PC318在电路中起到滤波作用。
如图19b所示为应用于SATA总线上的耦合电容。
2.3电容器好坏检测实例
1.
电容器好坏判断方法
在检修过程中,可使用数字万用表判别
电容器好坏,其具体方法如下:
1)将数字万用表的量程选择开关扭转至二极管挡,然后用数字万用表的红色表笔和黑色表笔分别接被测
电容器的两端进行测试,然后调换红色表笔和黑色表笔再测试一次。数字万用表显示的数值应从负数迅速跳变至无穷大。
2)如果数字万用表显示的数值达到某一数值后不再变化或跳变的速度很慢,则说明被测
电容器漏电。如果数字万用表显示的数值一直为0,则说明被测
电容器已经短路。
3)想要更准确地检测
电容器的好坏,或检测其电容量,则需要将被测

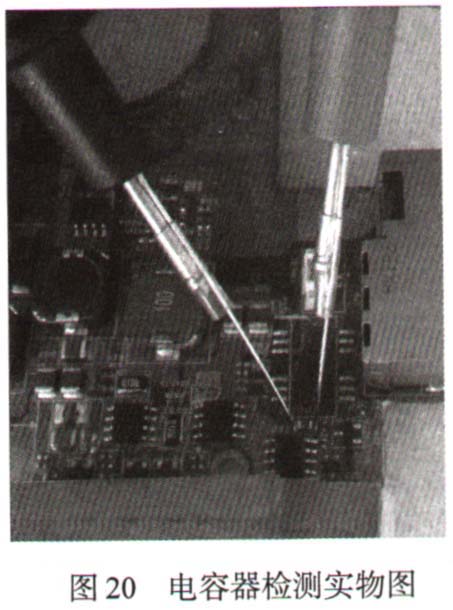

电容器从电路板上拆焊下来,使用数字万用表的电容挡或其他专用工具进行检测。如图20所示为
电容器检测实物图。当检测主板上较小的电子元器件或芯片引脚时,需在万用表的表笔上焊接尖锐的大头针,或用绝缘套装上尖锐的大头针或专用探针,以方便测量。
