贴片电阻器的在路测量方法如下：
1）将电阻器所在电路板的供电电源断开，对贴片电阻器进行观察，如图5所示。如果有明显烧焦、虚焊等情况，就基本可以锁定故障了。接着根据贴片电阻的标称电阻读出电阻器的阻值。本次测量的贴片电阻标称为473，即它的阻值为47kΩ。

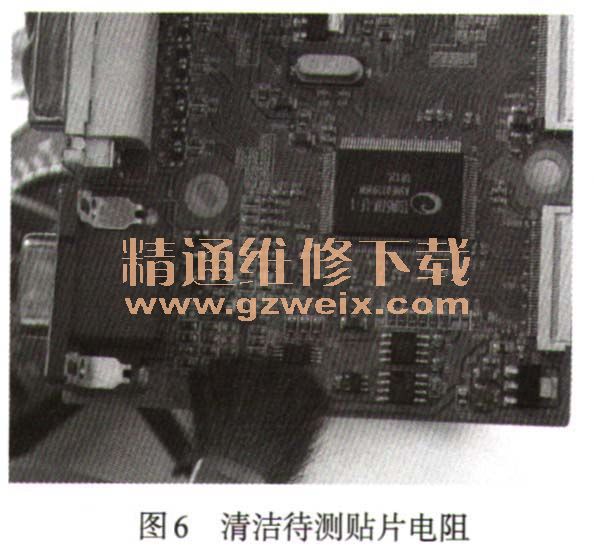

2）清理待测电阻器各引脚的灰土，如图6所示。如果有锈渍也可以拿细砂纸打磨一下，否则会影响检测结果。如果问题不大，拿纸巾轻轻擦拭即可，擦拭时不可太过用力，以免将器件损坏。

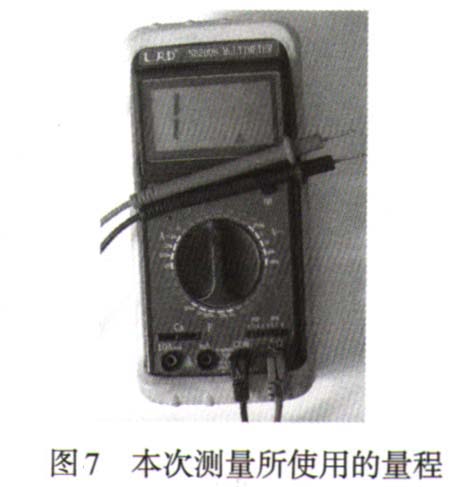

3）清洁完毕后就可以开始测量了。先根据贴片电阻器的标称阻值调节万用表的量程。此次被测贴片电阻器标称阻值为47kΩ，根据需要将量程选择在200K。将黑表笔插进COM孔，红表笔插进VΩ孔，如图7所示。

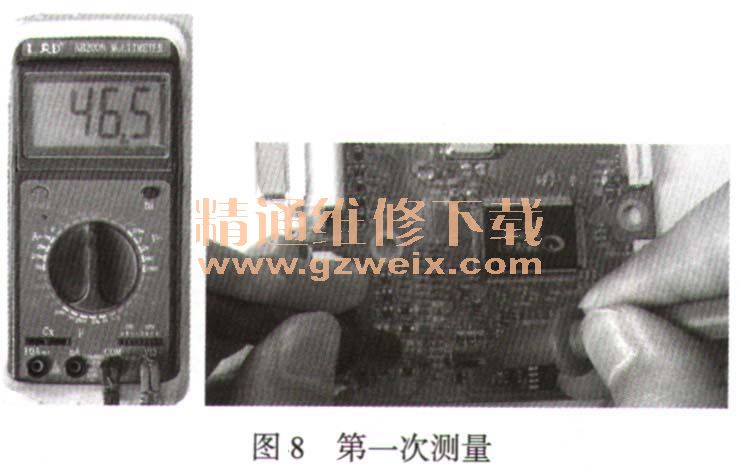

4）将万用表的红、黑表笔分别搭在贴片电阻器的两脚的焊点上，观察万用表显示的数值，记录测量值为46.5，如图8所示。
5）将红、黑表笔互换位置，再次测量，记录第2次测量值为47.1，如图9所示。
6）从两次测量中取测量值较大的一次的测量值作为参考阻值，即取47.1kΩ作为参考阻值。
3．贴片排电阻器检测实例
贴片排电阻器的在路检测方法如下：

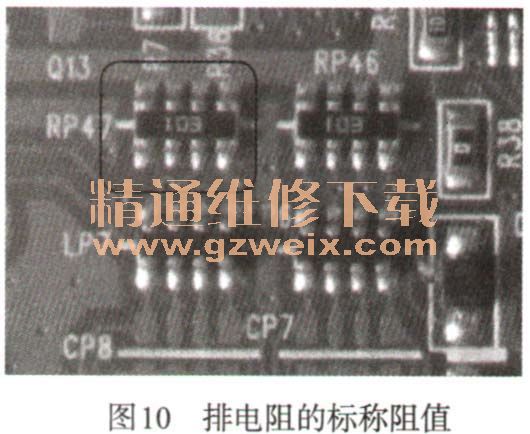

1）将排电阻器所在的供电电源断开，如果测量主板CMOS电路中的排电阻器，还应把CMOS电池卸下。对排电阻器进行观察，如果有明显烧焦、虚焊等情况，就基本可以锁定故障了。如果待测排电阻器外观上没有明显问题，根据排电阻的标称电阻读出电阻器的阻值，如图10所示。本次测量的排电阻标称为103，即它的阻值为10 kΩ，也就是说它的4个电阻器的阻值都是10 kΩ。
2）清理待测电阻器各引脚的灰土，如图11所示。如果有锈渍也可以拿细砂纸打磨一下，否则会影响检测结果。如果问题不大，拿纸巾轻轻擦拭即可，擦拭时不可太过用力，以免将器件损坏。

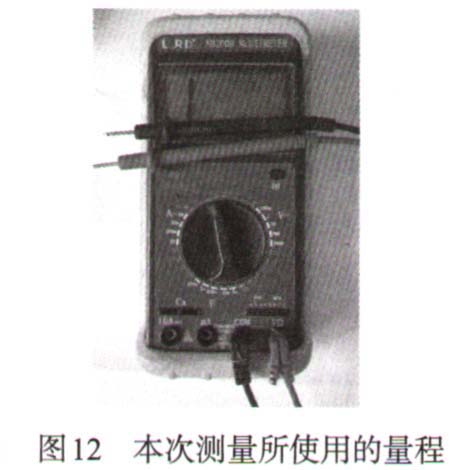

3）清洁完毕后就可以开始测量了，根据排电阻器的标称阻值调节万用表的量程。此次被测排电阻器标称阻值为10 kΩ，根据需要将量程选择在20K，并将黑表笔插进COM孔，红表笔插进VΩ孔，如图12所示。

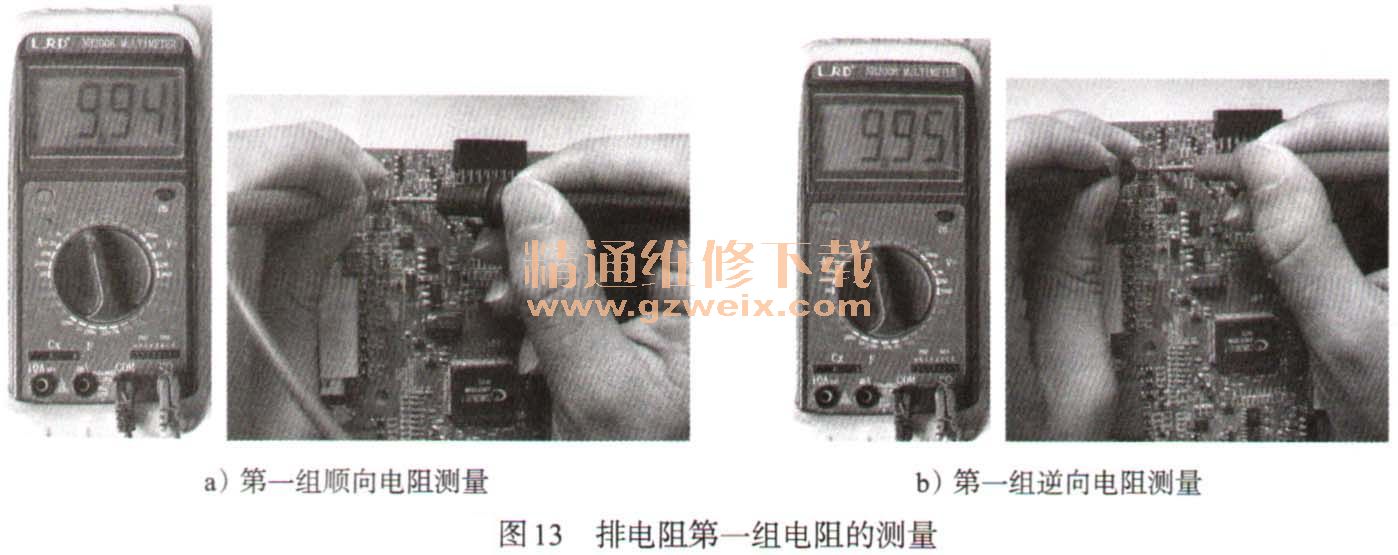

4）将万用表的红、黑表笔分别搭在排电阻器第一组（左侧记为第一然后顺次排下去）对称的焊点上观察万用表显示的数值，记录测量值9.94。接下来将红、黑表笔互换位置，再次测量，记录第2次测量的值9.95，取较大值作为参考，如图13所示。

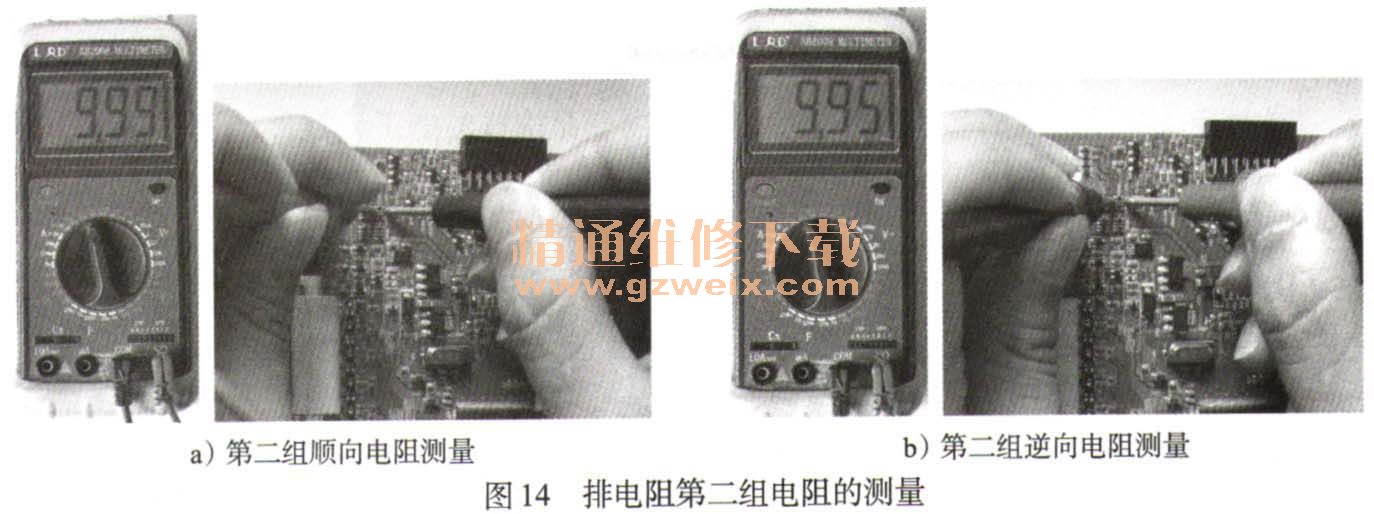

5）用上述方法对排电阻的第二组对称的引脚进行测量，如图14所示。
6）用上述方法对排电阻的第三组对称的引脚进行测量，如图15所示。

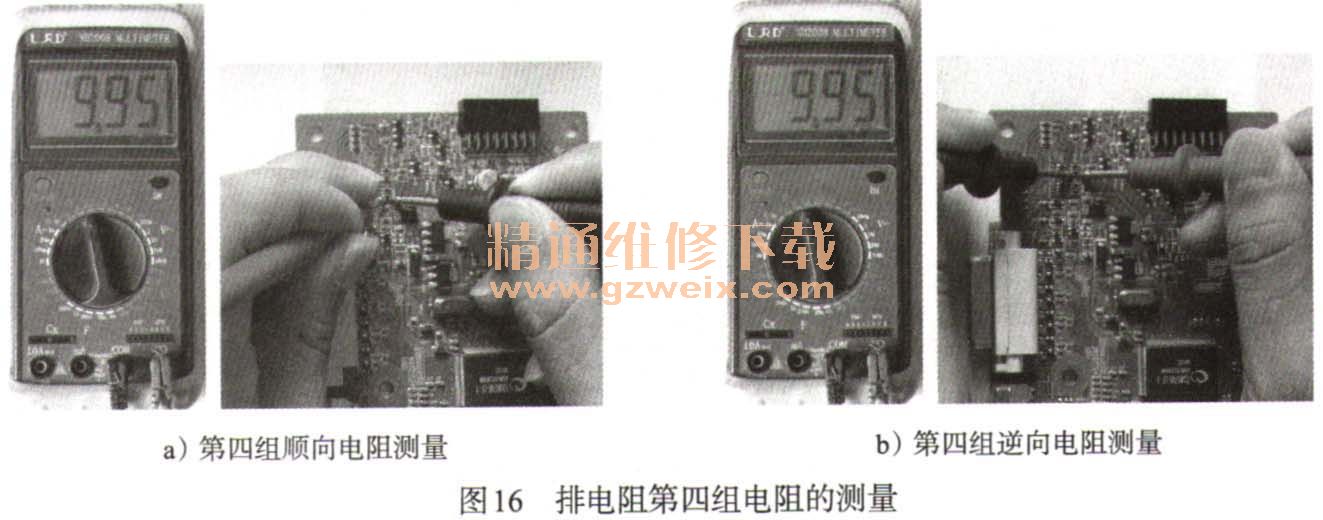

7）用上述方法对排电阻的第四组对称的引脚进行测量，如图16所示。
这4次测量的阻值分别为9.95K、9.99K、9.95K、9.95，与标称阻值10K相比基本正常，因此该排电阻可以正常使用。
