智能手机电路维修----万用表检测元器件好坏
来源:本站整理  作者:佚名  2015-12-29 13:48:20


    7)交换红、黑表笔所接的引脚,用同样的方法再测一次,如图53所示。

    在两次测量中,指针偏转量较大的那次,黑表笔所接的是三极管的集电极,红表笔所接的是三极管的发射极。

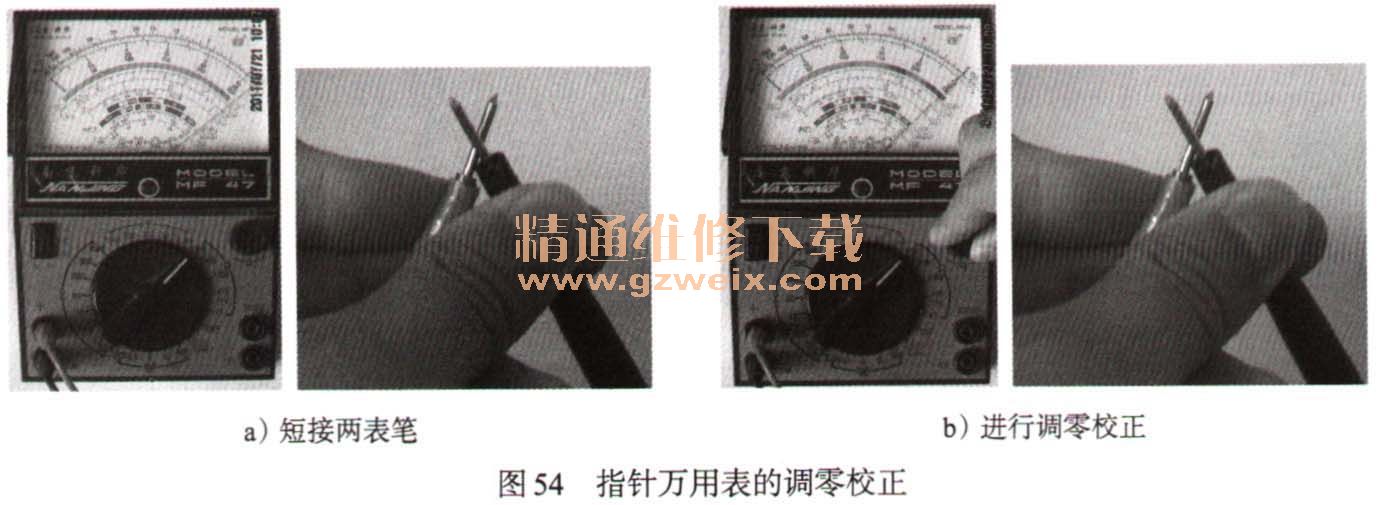

    8)识别出三极管的发射极和集电极后,将指针式万用表的功能旋钮旋至“R×1k”挡,然后短接两表笔先进行调零校正,如图54所示。

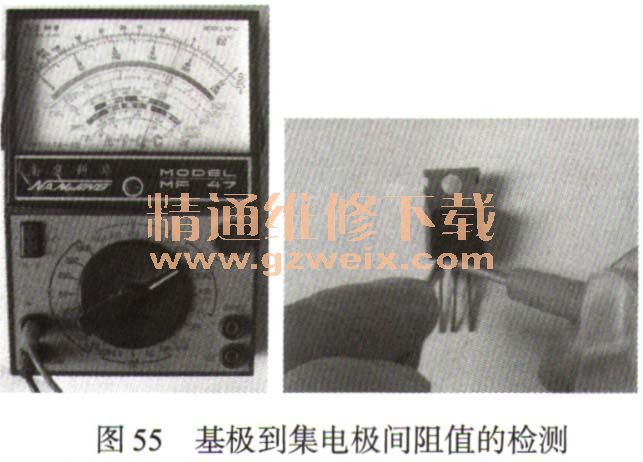

    9)将万用表的黑表笔接在三极管的基极引脚上,红表笔接在三极管的集电极引脚上,观察表盘读数,如图55所示。

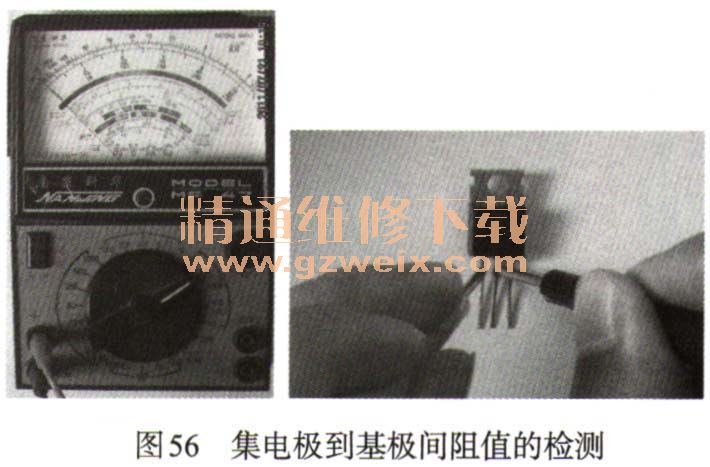

    10)交换两表笔,将红表笔接在三极管的基极引脚上,黑表笔接在三极管的集电极引脚上,观察表盘读数,如图56所示。

    由于三极管基极到集电极间为一较小的固定阻值,且集电极到基极间的阻值无穷大,所以三极管的集电结功能正常。

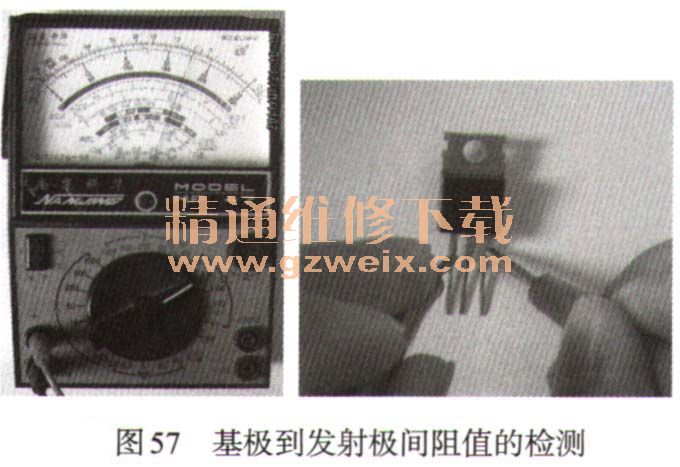

    11)将万用表的黑表笔接在三极管的基极引脚上,红表笔接在三极管的发射极引脚上,观察表盘读数,如图57所示。

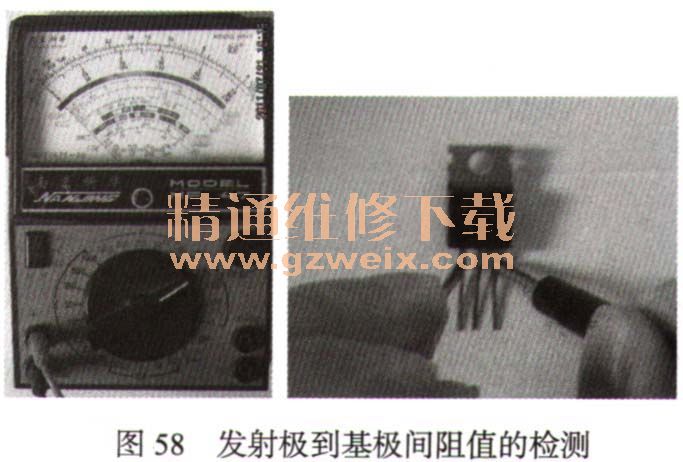

    12)交换两表笔,将红表笔接在三极管的基极引脚上,黑表笔接在三极管的发射极引脚上,观察表盘读数,如图58所示。

   由于三极管基极到发射极间为一较小的固定阻值,且发射极到基极间的阻值为无穷大,所以三极管的发射结功能正常。

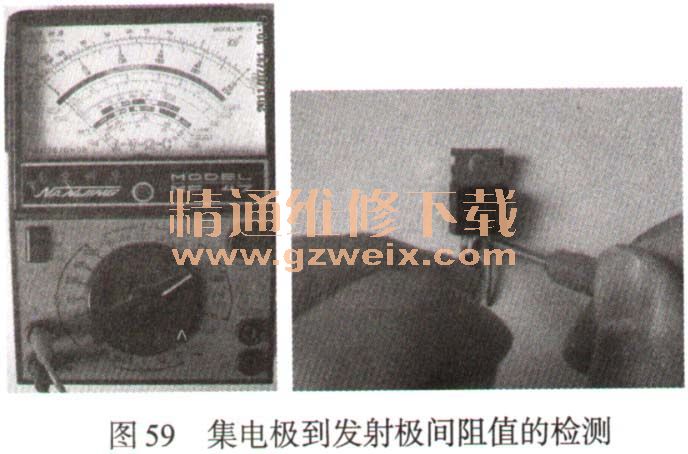

    13)将万用表的黑表笔接在三极管的集电极引脚上,红表笔接在三极管的发射极引脚上,观察表盘读数,如图59所示。

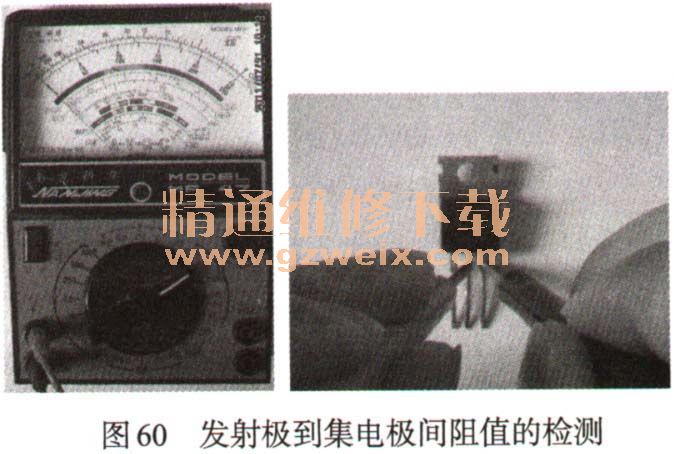

    14)交换两表笔,将红表笔接在三极管的集电极引脚上,黑表笔接在三极管的发射极引脚上,观察表盘读数,如图60所示。

    由于三极管集电极到发射极间的阻值为无穷大,且发射极到集电极间的阻值为无穷大,所以三极管集电极到发射极间的绝缘性良好。
    经上述检测得出结论,该三极管的功能正常。
