六、判断场效应管的好坏
    场效应晶体管简称场效应管，是一种常用电子元器件，被广泛应用于供电电路及保护隔离电路中。
    6.1掌握场效应管的基本知识
    场效应管利用多数载流子导电，所以也称为单极型晶体管。
    场效应管与晶体三极管的区别是，晶体三极管是电流控制元器件，而场效应管是一种电压控制元器件。
场效应管按其结构，可以分为绝缘栅型场效应管（JGFET）和结型场效应管（JFET）两种，每种里又分为N沟道和P沟道；场效应管按导电方式，可以分为耗尽型与增强型。结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型，也有增强型。
     电路中，主要采用的是增强型N沟道和P沟道绝缘栅型场效应管，绝缘栅型场效应管中，应用最为广泛的是金属氧化物半导体场效应管（MOSFET，简称MOS管）。
      场效应管在电路中通常使用大写英文字母“Q”或“U”表示。

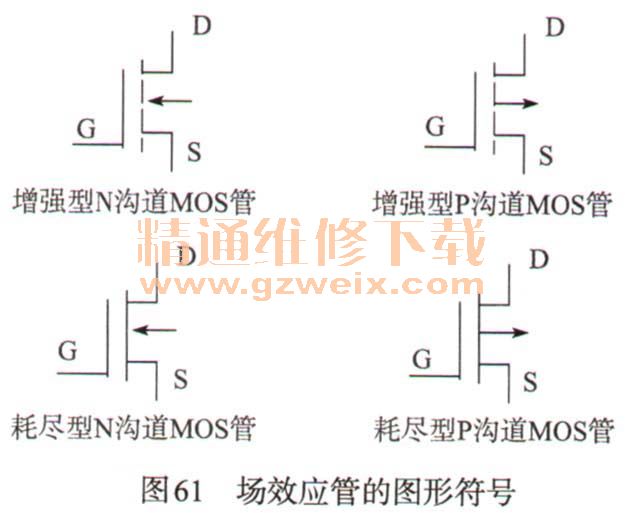

      场效应管也有3个电极，分别是栅极（G）、漏极（D）及源极（S），漏极常与场效应管的散热片相连接。如图61所示为场效应管的图形符号。

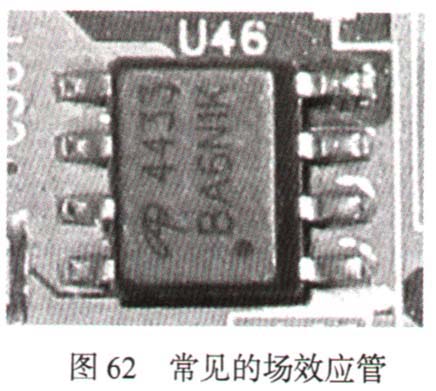

    在一些电路上应用的场效应管采用8个引脚的封装形式，而其内部也基本上都集成了保护二极管，防止静电击穿。如图62所示为常见的场效应管。

    6.2场效应管在电路中的应用

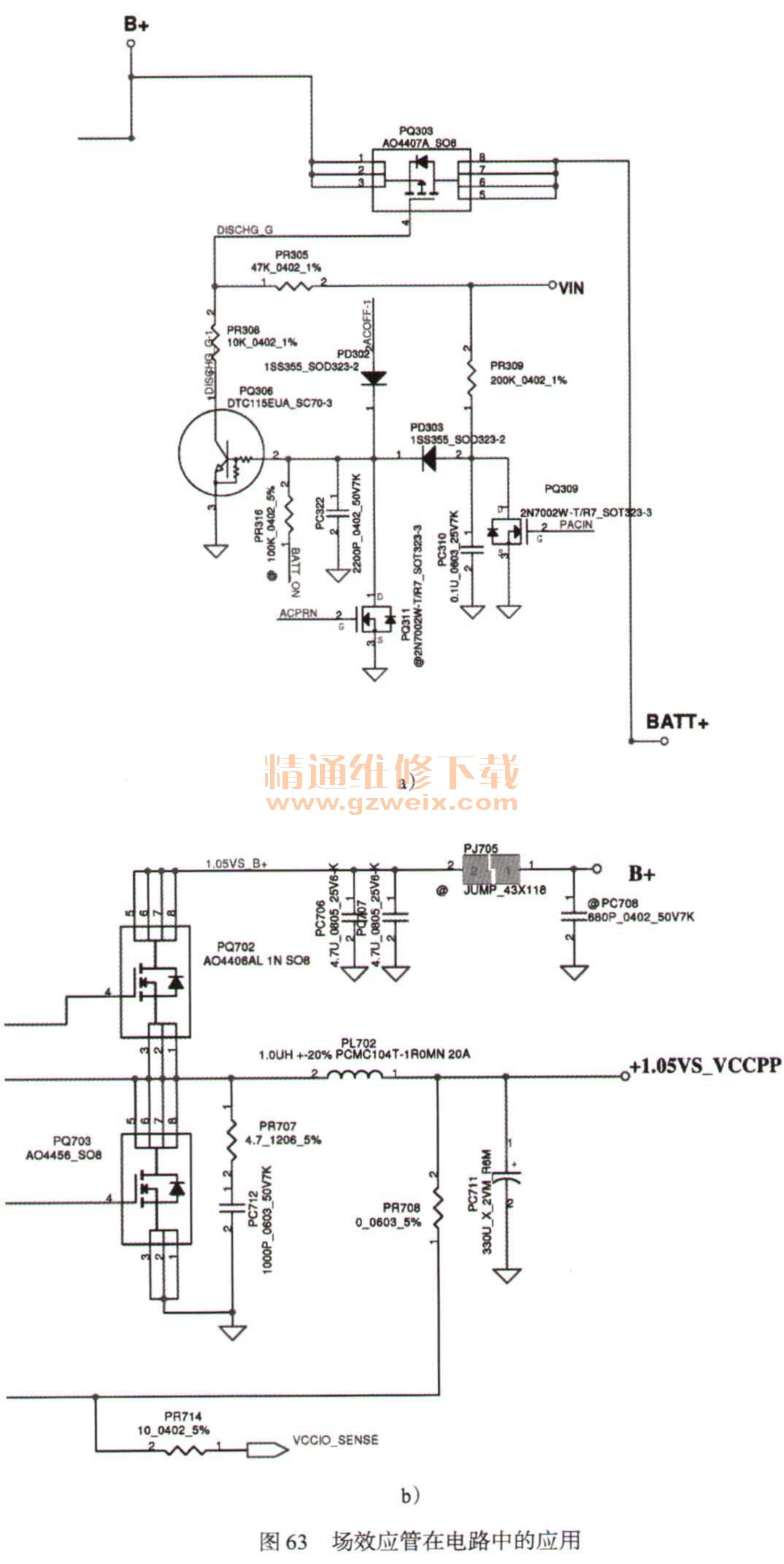

    场效应管属于电压控制型半导体器件，具有输入阻抗高、噪声小、功耗低、易于集成、没有二次击穿以及安全工作区域宽等特点，常用于开关及阻抗变换电路中。如图63a所示为保护隔离电路简图。当电路中的场效应管PQ303在控制信号的控制下导通后，系统采用可充电电池供电。

    如图63b所示为主板供电电路截图，图中的场效应管PQ702和场效应管PQ703在电源控制芯片的控制下导通和截止，从而将系统总供电转换为该供电转换电路所需输出的
供电。
    6.3场效应管好坏检测实例
    1．场效应管好坏判断方法
    场效应管是电路板中采用数量较多的电子元器件之一，其出现故障的概率也较大。由于目前采用的场效应管的内部集成了保护二极管，所以可通过检测集成二极管判断场效应管的好坏。检测场效应管最好不要采用指针万用表，应采用数字万用表。
    使用数字万用表检测场效应管的具体方法如下：

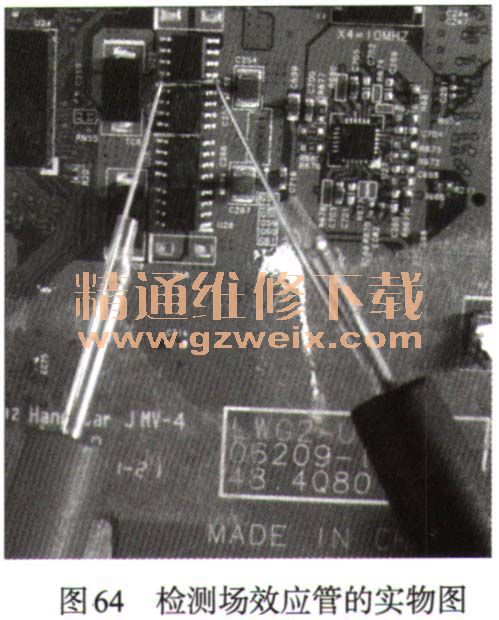

    将数字万用表的量程选择开关扭转至二极管挡，将红色表笔接被测场效应管的S极，黑色表笔接被测场效应管的D极，可检测保护二极管的正向压降，其正向压降值应为0.4~0.8V。再检测其他任意两个引脚时，数字万用表都应显示溢出符号1或OL。如果检测结果不符合上述情况，则说明被测场效应管可能已经损坏。如需更精准的检测，需将场效应管拆焊后再进行检测。如图64所示为检测场效应管的实物图。

    2．场效应管好坏检测实例
    测量场效应管的好坏一般采用数字万用表的二极管（蜂鸣挡）。测量前须将3只引脚短接放电，避免测量中发生误差。用两表笔任意触碰场效应管的3只引脚中的两只，好的场效应管测量结果应只有一次有读数，并且为400~800。如果在最终测量结果中测得只有一次有读数，并且为0时，须用小镊子短接该组引脚重新进行测量。如果重测后阻值在400~800，说明场效应管正常。如果其中有一组数据为0，则场效应管已经被击穿。
    场效应管的检测步骤如下：
    1）观察待测场效应管外观，看待测场效应管是否完好，如果存在烧焦或针脚断裂等情况，说明场效应管已损坏。如图65所示，本次待测的场效应管外形完好，没有明显的物理损坏。
    2）因为待测场效应管外形完好，没有明显损坏，所以需进一步测量，用一小镊子夹住待测场效应管用热风焊台将待测场效应管拆焊下。

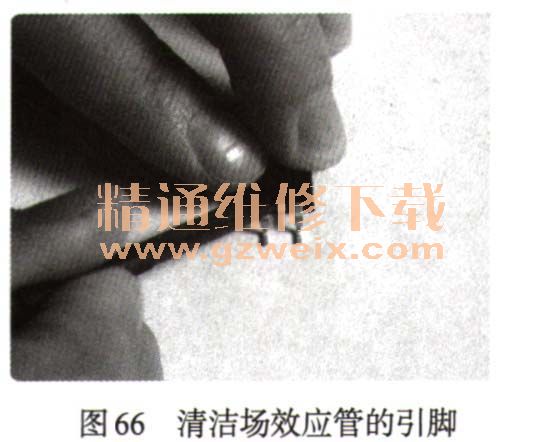

    3）将场效应管从主板中卸下后，须用小刻刀清洁待测场效应管的引脚，去除引脚上的污物，避免因油污的隔离作用影响测量时的准确性，如图66所示。

    4）清洁完成后，用小镊子对待测场效应管进行放电，避免残留电荷对检测的影响（场效应管极易存储电荷），如图67所示。

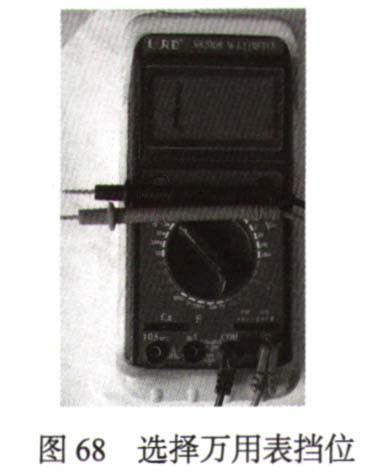

    5）选择数字万用表的二极管挡，如图68所示。

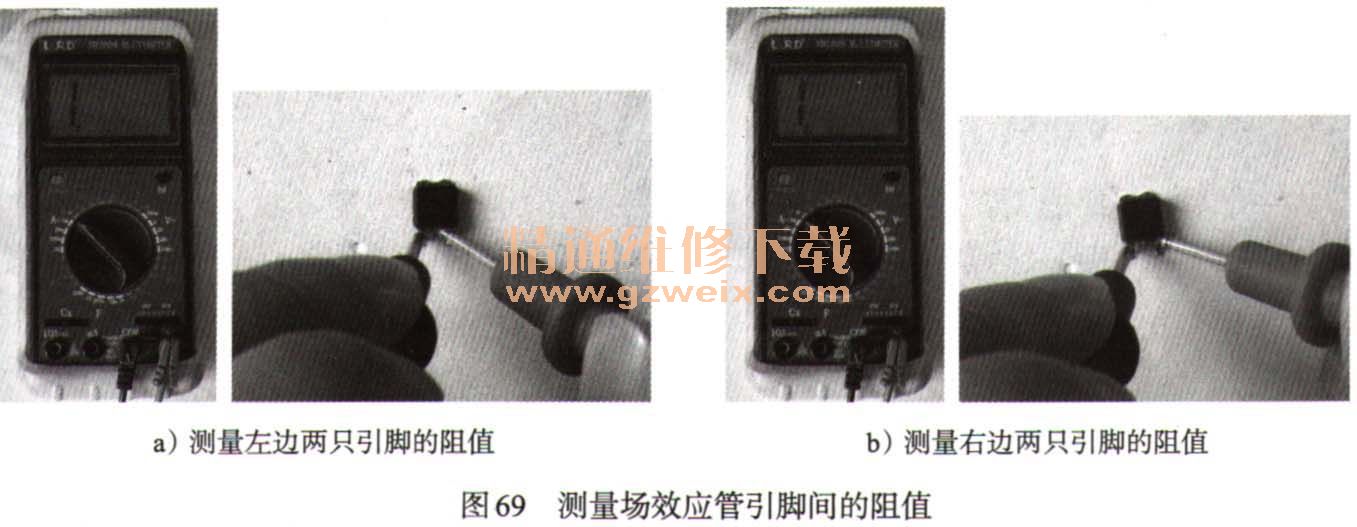

    6）将黑表笔接待测场效应管左边的第一只引脚，用红表笔分别测与另外两只引脚间的阻值，如图69所示。两次检测值均为无穷大。

    7）将黑表笔接中间的引脚，用红表笔分别测与另外两只引脚间的阻值，如图70所示。

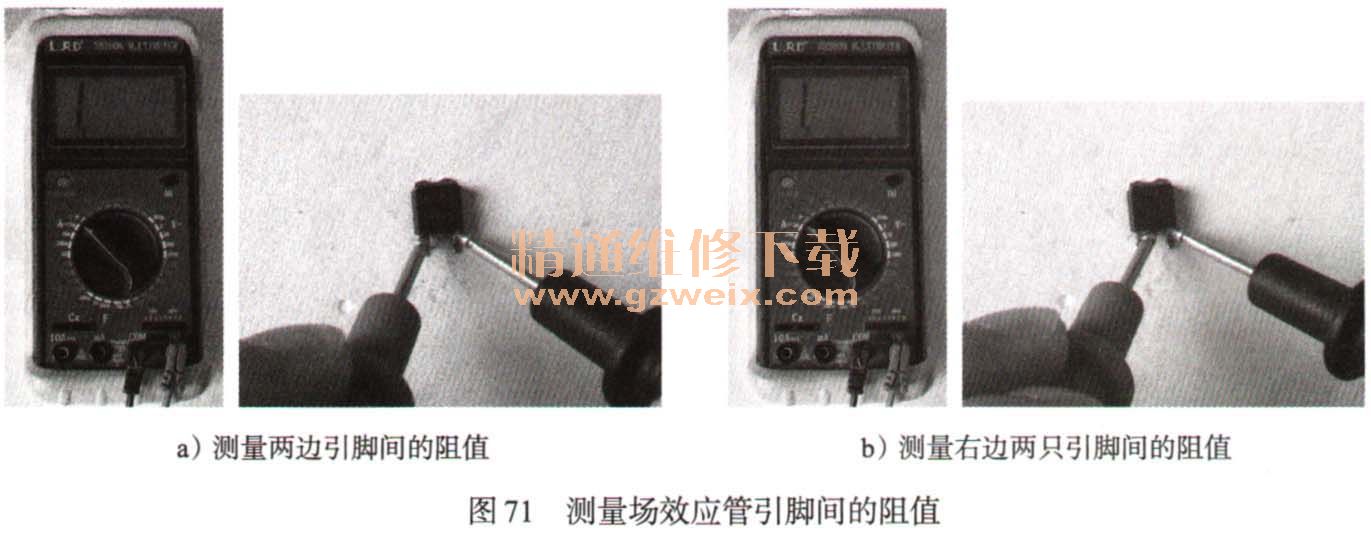

    8）将黑表笔接在第三只引脚上，用红表笔分别测另外两只引脚与该引脚间的阻值，如图71所示。

    9）由于测量的场效应管的3只引脚中的任意两只引脚间的阻值只有一次有读数（540），阻值为400~800，因此判断此场效应管正常。
