4.集成稳压器好坏检测实例
用对地电压法检测集成稳压管的好坏方法如下:

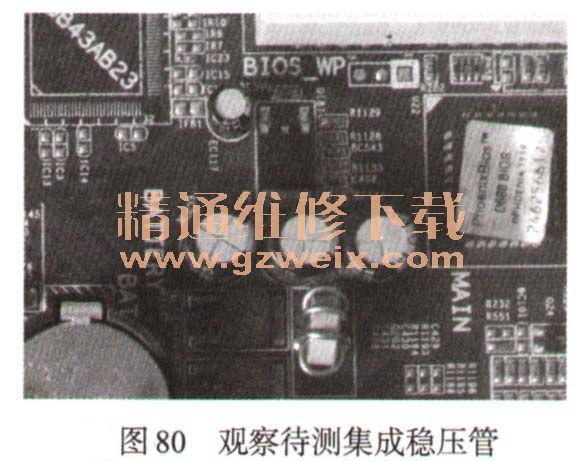

1)检查待测集成稳压器的外观,看待测集成稳压器是否有烧焦或针脚断裂等明显的物理损坏,如图80所示。如果有,该集成稳压器已不能正常使用了,本次检测的双向晶闸管外形完好,需要进一步进行检测是否正常。
2)清洁待测集成稳压管的引脚,避免因油污的隔离作用,影响测量的准确性,如图81所示。
3)将待测集成稳压管电路板接上正常的工作电压。

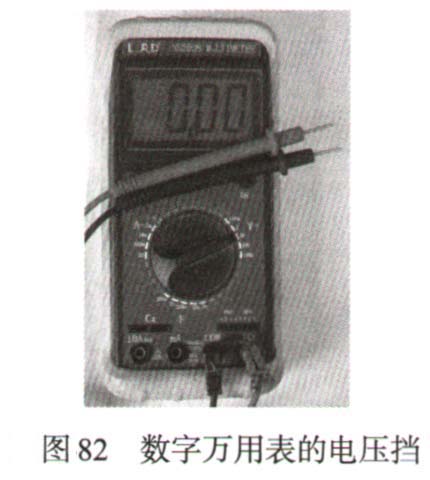

4)将数字万用表旋至电压挡的量程20处,如图82所示。

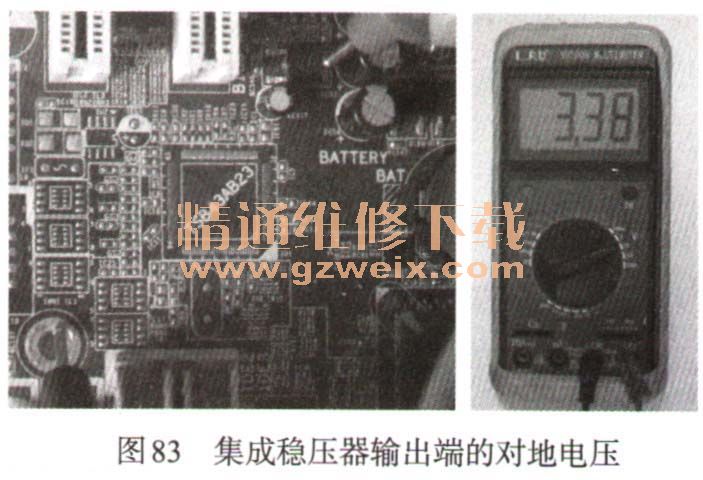

5)先给电路板通电,将数字万用表的红表笔接集成稳压器电压输出端引脚,黑表笔接地,记录其读数,如图83所示。
6)如果输出端电压正常,则稳压器正常。如果输出端电压不正常,接着测量输入端电压。接着将数字万用表的红表笔接集成稳压器的输入端,黑表笔接地,记录其读数,如图84所示。
7)如果输入端电压正常,输出端电压不正常,则稳压器或稳压器周边的元器件可能有问题。接着检查稳压器周边的元器件,如果周边元器件正常,则稳压器有问题,更换稳压器。
5.数字集成电路好坏检测实例
通常采用开路检测法检测,数字集成电路对地电阻的方法检测数字集成电路是否正常。
1)观察待测数字集成电路的物理形态,看待测数字集成电路是否有烧焦或针脚断裂等明显的物理损坏,如图85所示。如果有,数字集成电路已发生损坏,本次检测的数字集成电路外形完好,需进一步进行测量。

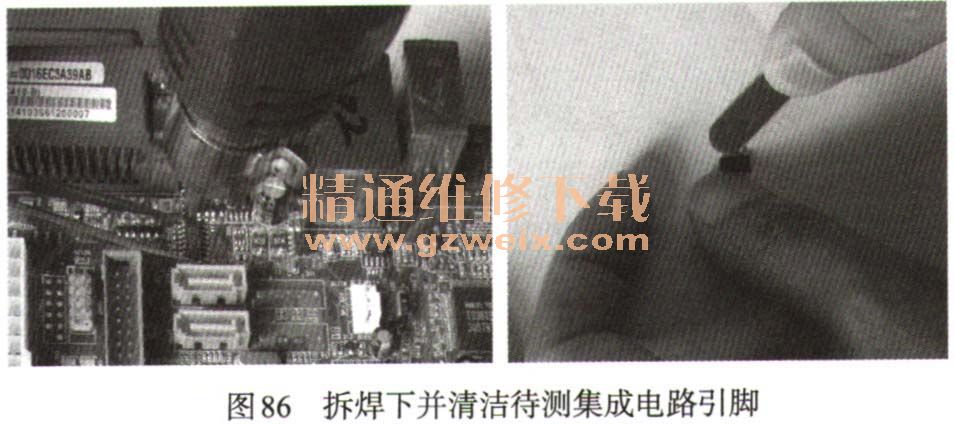

2)用热风焊台将待测数字集成电路取下,清洁数字集成电路的引脚,去除引脚上的污物,避免因油污的隔离作用影响检测结果,如图86所示。

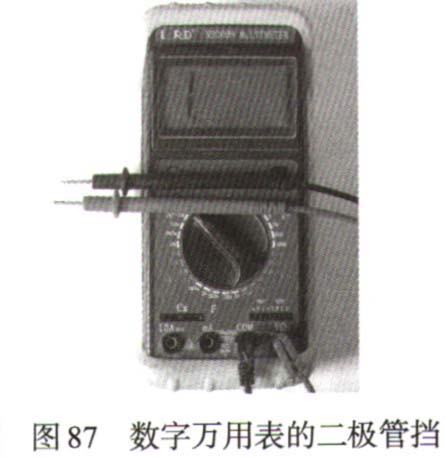

3)清洁完成后,将数字万用表的功能旋钮旋至二极管挡,如图87所示。

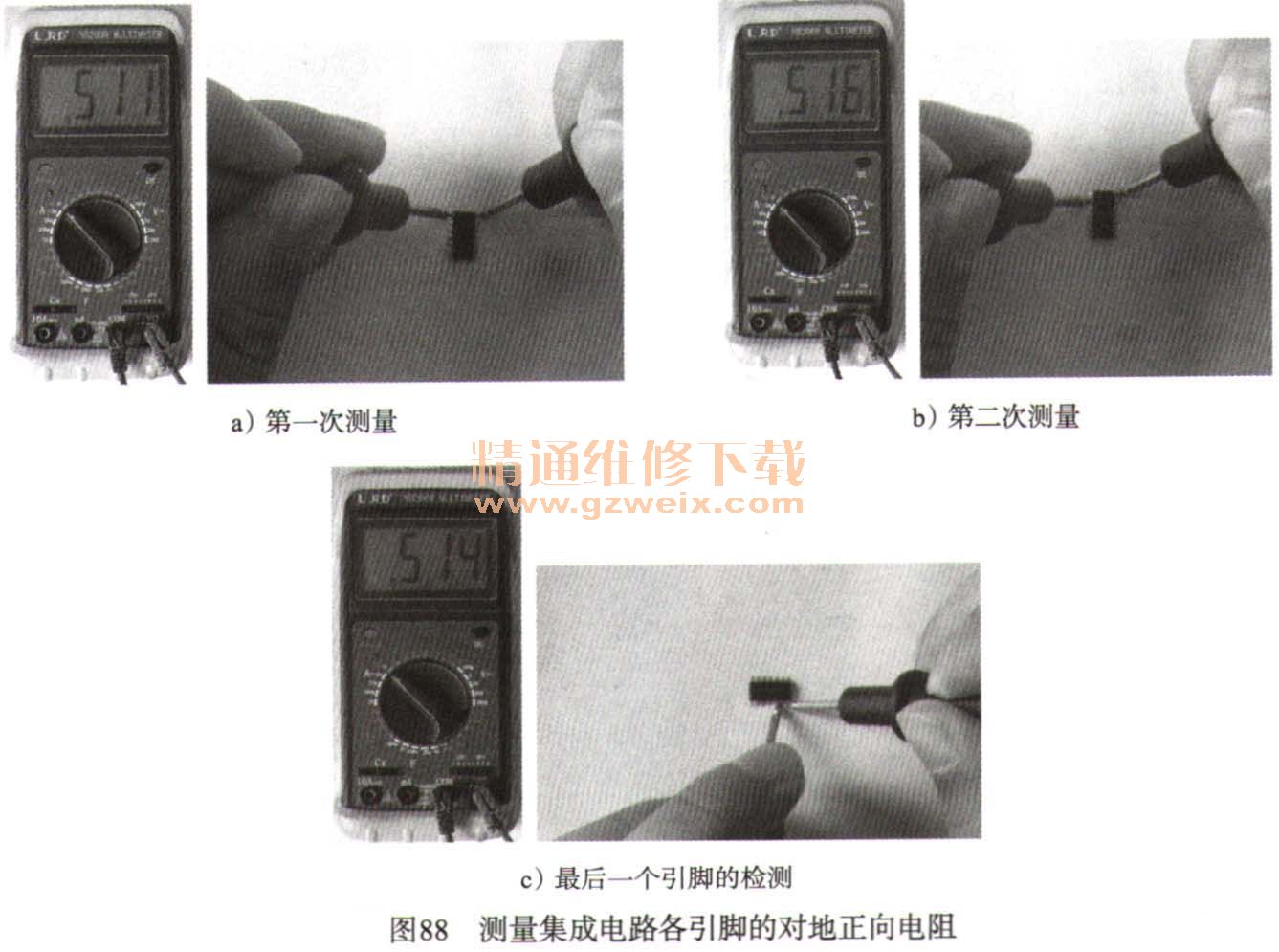

4)将数字万用表的黑表笔接数字集成电路的地端,红表笔分别与其他引脚相接,检测其他引脚与地端的正向电阻,如图88所示。

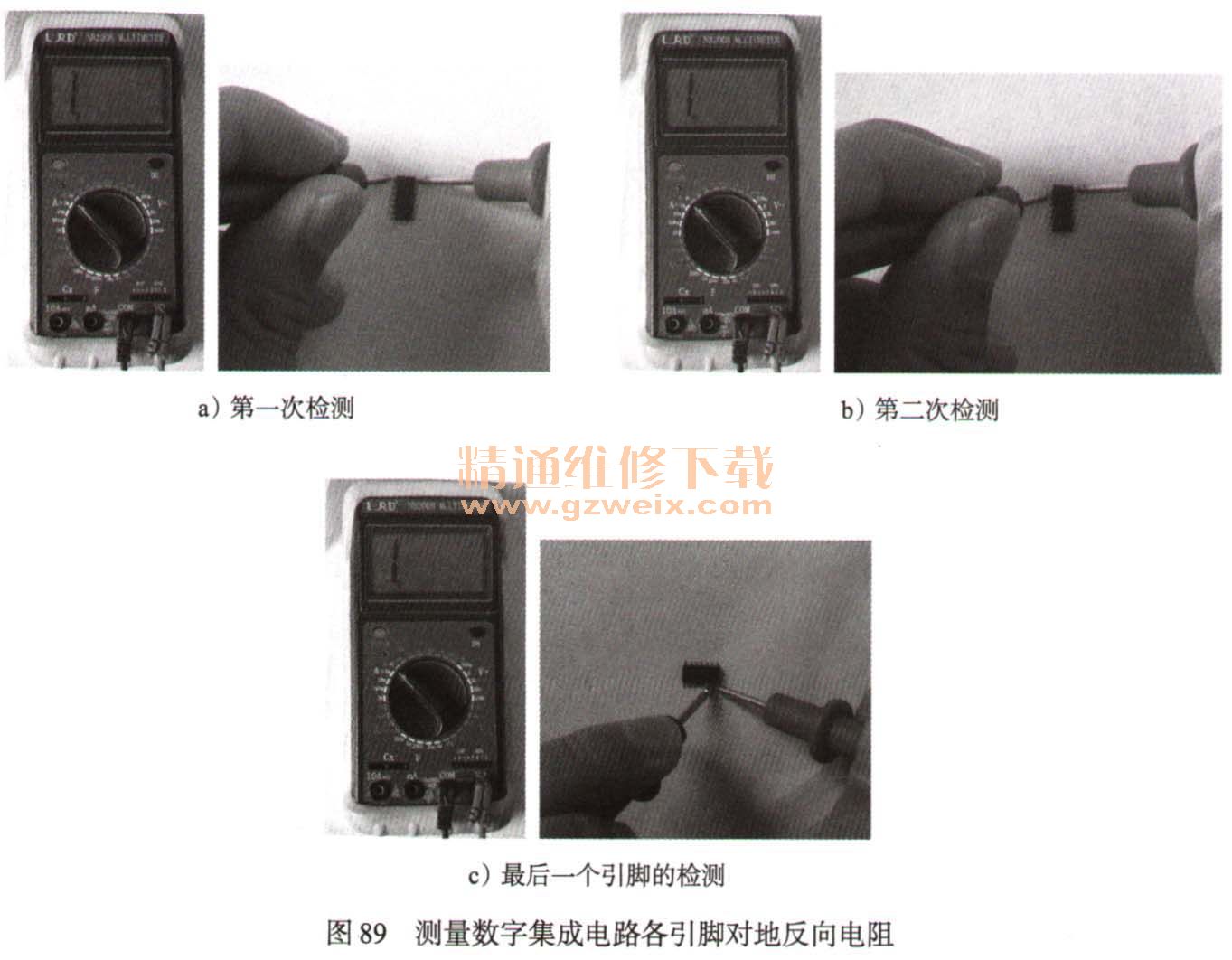

5)将红表笔接地端,黑表笔接其他引脚,检测地端到其他引脚间的反向电阻,如图89所示。
由于测得地端到其他引脚间的正向阻值为一固定值,反向阻值为无穷大,因此该数字集成电路功能正常。
