智能手机电路维修----万用表检测元器件好坏
来源:本站整理  作者:佚名  2015-12-29 13:48:20



    四、判断晶体二极管的好坏
    晶体二极管是利用半导体材料硅或锗制成的一种电子元器件,在手机中有十分广泛的应用。晶体二极管通常简称为二极管。
    4.1掌握二极管的基本知识
    晶体二极管由P型半导体和N型半导体构成,P型半导体和N型半导体相交界面形成PN结。晶体二极管的结构特点,使其在正向电压的作用下导通电阻极小,而在反向电压的作用下导通电阻极大或无穷大。这就是晶体二极管最重要的特性:单向导电性。
    制作晶体二极管的材料硅和锗在物理参数上有所不同,而比较明显的区别是硅管的导通压降通常为0.7V左右,锗管的导通压降通常为0.3V 左右。
    晶体二极管按照构成材料主要分为锗管和硅管两大类。两者之间的区别是,锗管正向压降比硅管小,锗管的反向漏电流比硅管大。
    晶体二极管按照用途主要分为检波二极管、整流二极管、开关二极管、稳压二极管、光电二极管、发光二极管等。

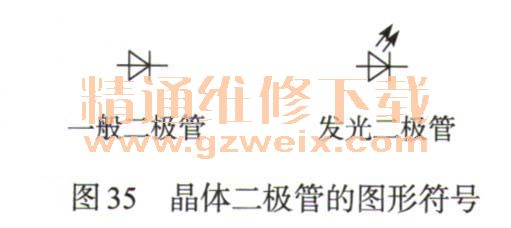

    晶体二极管通常使用英文大写字母“D”表示,其常用图形符号如图35所示。手机上常见的晶体二极管如图36所示。



    4.2二极管在电路中的应用

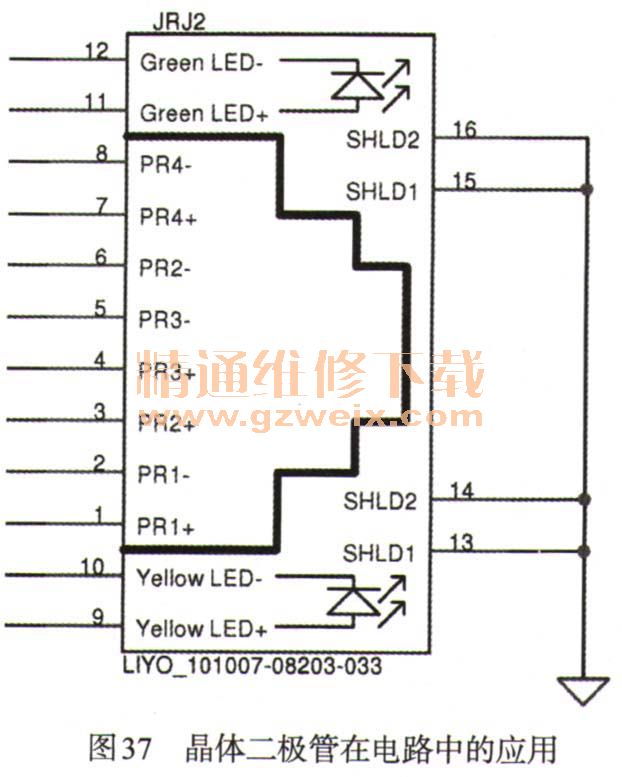

    晶体二极管根据不同种类的特点,在电路中主要起到稳压、降压以及作为指示灯等作用,如图37所示。应用于网络接口中的发光二极管主要起到指示作用。

    4.3二极管好坏检测实例
    1.二极管好坏判断方法
    根据晶体二极管的单向导电性,很容易对晶体二极管的好坏作出判断。
    通常在检测晶体二极管时,首先要判别出被测晶体二极管的正极。一般可以根据晶体二极管外壳上的符号标记来辨别,如一些晶体二极管的负极会用色环表示出来,还有一些晶体二极管使用字母P标注正极。如果不能通过外观判断出被测晶体二极管的正、负极,直接测量也是可以的。
    使用数字万用表检测晶体二极管的具体方法如下:
    将数字万用表的量程选择开关扭转至二极管挡,把数字万用表的红色表笔接被测晶体二极管的正极,黑色表笔接被测晶体二极管的负极。
    如果被测晶体二极管正向导通,数字万用表显示的是被测晶体二极管的正向导通压降,其单位为mV。
性能良好的硅管正向导通压降应为400mV~800mV,性能良好的锗管正向导通压降应为

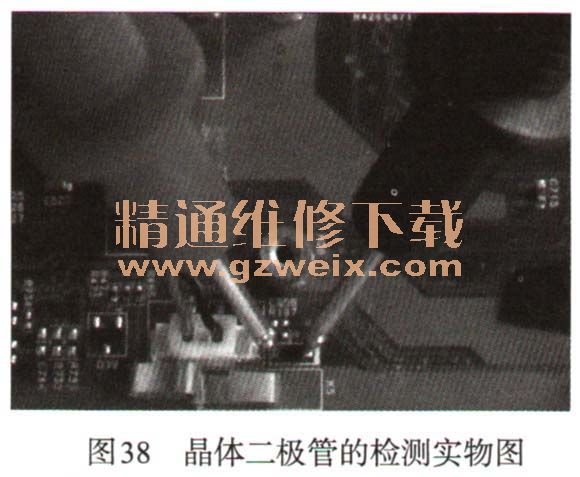

200mV~3 00mV。如图38所示为晶体二极管的检测实物图。

    2.二极管好坏检测实例

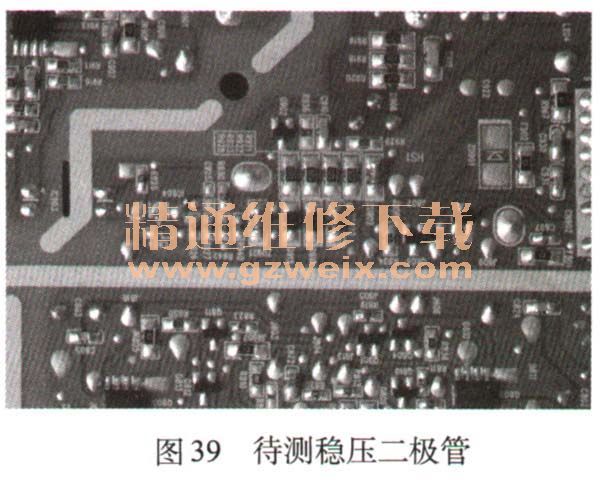

    1)将待测稳压二极管的电源断开,接着对待测稳压二极管进行观察,看待测稳压二极管是否损坏,有无烧焦、虚焊等情况。如果有,说明稳压二极管已损坏。本次待测的稳压二极管如图39所示,外形完好,没有明显的物理损坏。

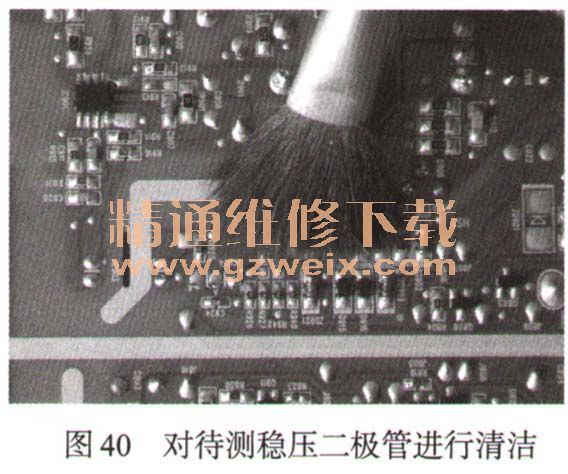

    2)为使测量的结果更加准确,用一小毛刷清洁稳压二极管的两端,去除两端引脚下的污物,避免因油污的隔离作用使表笔与引脚间接触不实,影响测量结果,如图40所示。

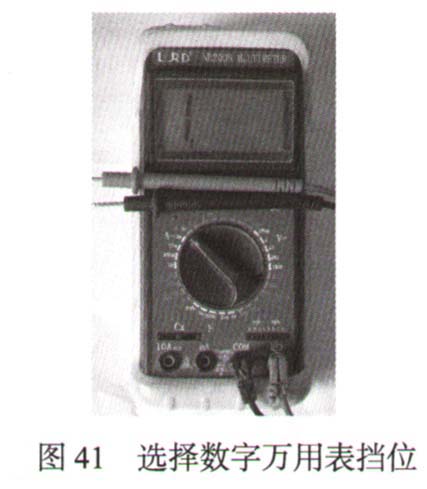

    3)清洁完毕后选择数字万用表的二极管挡,如图41所示。

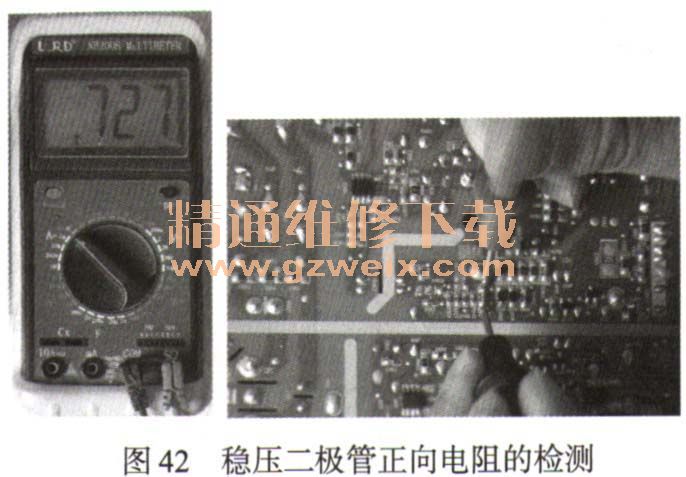

    4)将数字万用表的两表笔分别接待测稳压二极管的两极,测出固定阻值,如图42所示。

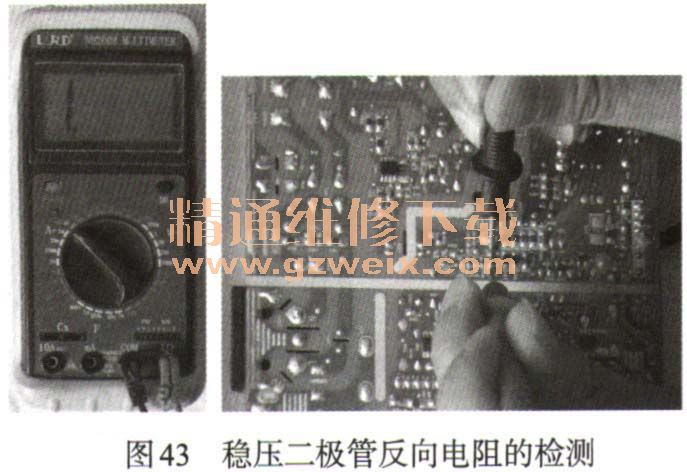

    5)交换两表笔再测一次,发现读数为1(表示无穷大),如图43所示。

    两次检测中出现固定电阻的那一组的接法即为正向接法(红表笔所接的为万用表的正极),经检测,待测稳压二极管正向电阻为一固定电阻值,反向电阻为无穷大,因此该稳压二极管的功能基本正常。
    如果待测稳压二极管的正向阻值和反向阻值均为无穷大,则二极管很可能有断路故障;如果测得稳压二极管正向阻值和反向阻值都接近于0,则二极管已被击穿短路;如果测得稳压二极管正向阻值和反向阻值相差不大,则说明二极管已经失去了单向导电性或单向导电性不良。
