液压挖掘机回转机构原理及故障排查
来源:工程机械与维修  作者:佚名  2017-08-05 08:59:04



    来自回转先导阀的先导压力油同时进入延时制动阀8的SH油口,SH油口的先导压力油推动延时制动阀的换向阀9阀芯,使先导泵输出的压力油(PG油口)进入回转制动器6活塞室。将制动活塞顶起,使制动摩擦片分离以解除制动,回转马达5方可通过回转减速器10驱动转台旋转。
    当操纵挖掘机停止回转时,回转先导阀阀芯回到中位,先导油卸压,回转换向阀1阀芯回到中位,回转马达5的工作油路(A、B油口)被切断,而回转马达5在惯性的作用下继续转动,使回转马达5原来回油侧压力升高,该高压油成为回转马达5停止回转的主要制动力。当压力达到回转溢流阀3设定的压力时,回转溢流阀3开启泄压,防止回转马达回油侧产生过高的压力,对回转液压系统起保护作业。
    回转先导阀回到中位时,解除回转制动的先导压力油(S1,油口压力)迅速降为零,换向阀9在弹簧力的作用下运动至图1所示的位置,解除制动的压力油通过延时制动阀的减压阀7节流孔流进回转马达5壳体,然后流回液压油箱。制动弹簧的弹力通过制动活塞施加在摩擦片长实施制动。

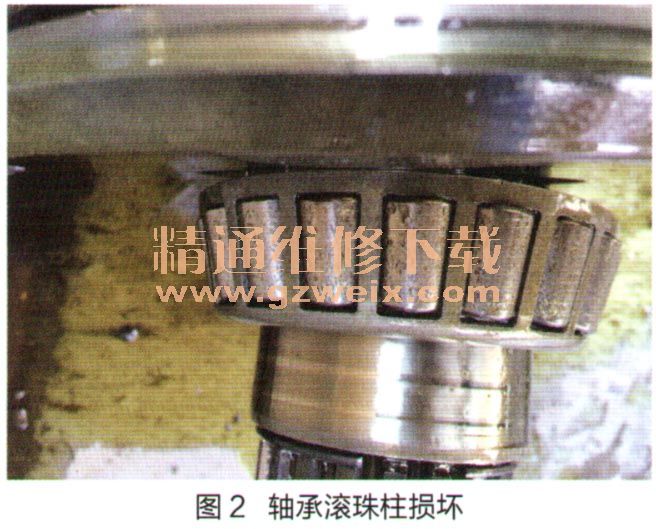

    拆检回转马达在拆解回转马达之前,先拆卸回油过滤器,没有发现金属粉末等异常污物。然后拆解回转马达,检查柱塞的滑靴、回程盘、配流盘和缸体等没有明显磨损。检查制动活塞、摩擦片、制动弹簧没有明显损坏现象。当拆出回转马达主轴时,发现主轴滚柱轴承的滚柱表面磨损严重,已呈现麻点状,如图2所示。
