采用传统胶带传动散热方式的发动机, 其风扇转速与发动机转速成正比"当发动机处于最高转速时, 风扇也是最高转速, 发动机散热良好; 在最大转矩时, 虽发动机的散热要求与最大功率时相差不大, 但由于此时发动机转速低,风扇转速随之降低, 其便很难满足发动机的散热要求。

徐工集团R p9 5 3型摊铺机采用新型独立散热系统 " 该系统根据发动机水温 ! 进气温度等参数来控制风扇转速,能够实现智能无级控制" 该散热器系统不受发动机转速影响的, 满足发动机的散热要求, 同时对液压驱动系统的降噪效果也很明显 " 当发动机水温在80 e 以下 ! 液压油温在50 e 下时, 其散热风扇以极低的速度运转, 液压油和冷却水温度不断上升 " 为使发动机始终工作在最佳 温度范 围内 , 散热 风扇转速也 不断升高 。

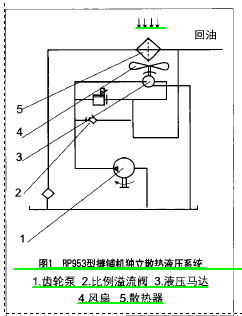

如图1所示, R p935 型摊铺机独立散热系统 由齿轮泵1 ! 比例溢 流阀2 ! 液压马达3 ! 风扇4 ! 散热器5等组成, 通过比例溢 流阀控制液压 马达流量 , 以调整风扇转速, 实现对散热器的冷却要求 。

R p953型摊铺机独立散热电气控制系统如图2 所示, 其比例溢流阀由2路输入信号进行电液比例控制:

一路为冷却液温传感器信号, 设定温度为80 一95 e " 当温度高于95 e 时,风扇全速运转, 低于80 e 时, 风扇空转; 当温度在80一95 e 之间时, 进行比例控制 。
