沥青搅拌设备燃气燃烧器调试及燃气消耗量计算方法
来源:工程机械与维修  作者:佚名  2017-08-04 09:32:33

    2010年之前,我国沥青搅拌设备主要使用柴油、重渣油、燃料油及各种品质煤粉等液体和固体燃料。与上述燃料相比,天然气在燃料预处理流程、可操作性和坏境保护方面都独具优势。在环境严重恶化的今天,环境保护的重要性已被国1ST和国内各行业认同,并将环境保护工作放在十分重要的位置。因此,燃气燃烧器在搅拌设备上的配套应用越来越多,近年更是出现了爆发式增长。本文介绍沥青搅拌设备燃气燃烧器调试及燃气消耗量计算方法。

    1.试验测试点布置
    (1)要求
    依据《TSG ZB002-2008燃油(气)燃烧器型式试验规则》中关于测试点的布界要求,试验测点布置应符合以下3项要求:一是烟气分析测量点应布置在烟道中,与烟气流动方向垂直,插入深度为烟道直径D的1/3处,试验时不能有空气漏入;二是烟道压力测量点应布置在距离烟气分析测量点0.15D,足巨离测试炉后墙的距离为2D处;三是烟气温度测量点应布置在距离烟道压力测量点 0.15D处。
    以上测量点布置要求,主要针对锅炉或导热油炉用的燃烧器,测试内容主要包括烟气分析、烟道压力、烟气温度等。将此试验规则对应十沥青搅拌设备的燃气燃烧器,主要用于测试烟气中的成分。
    (2)举例
    以中交西筑的JD3000型沥青搅拌设备为例,滚筒至布袋之间、布袋出口处均有烟道和烟囱。考虑到烟道中粉尘含量大,易对检测仪器产生磨损。而烟囱直接通向大气,因此将测试点布浑在烟囱上取样测试较为合理。在对烟气取样测试时,测试人员可站在布袋箱体上,在烟囱卜开孔后直接将探头插入烟囱中JD3000型沥青搅拌设备烟囱直径D为1200mm,根据试验规则,应选用探头长度为400 mm的烟气分析测试仪。实际选用探头长度为335min的烟气分析测试仪,可基本满足测试要求:
    2.烟气分析测试仪
    (1)手持式
    烟气分析测试仪分为手持式和在线式。手持式烟气分析测试仪的优点在于携带方便,功能丰富,价格较低,比较知名的品牌有TESTO、KIMO等,可完成对CO、O2、NO、NO2、NOx、SO2等不同气体的分析测试,可选配红外打印功能,非常适合调试及售后服务时使用。在一般调试过程中,主要使用手持式烟气分析测试仪。其缺点有2项:一是允许连续测试时间小于2h;二是传感器活性较短、消耗较快,质保为一年。
    (2)在线式
    与手持式测试仪有所不同,在线式烟气测试仪采用氧化镐原理对烟气进行监测,日前在锅炉行业广泛使用的有LAMTEC公司的系列产品。但在线式烟气测试仪可测试的烟气种类较少,目前仅支持co、O、含量的测试,若要测试NOX、SO2等含量,则需要在线式测试柜,这对沥青搅拌设备燃气燃烧器的测试来说过于繁琐:在线式烟气测试仪已可满足将所测试烟气的含量以4~20mA电流输出,直接用于PLC编程,连接较为方便。由于采用了氧化镐原理,在线式的烟气测试仪使用寿命较长。

    3.燃气燃烧器的调试

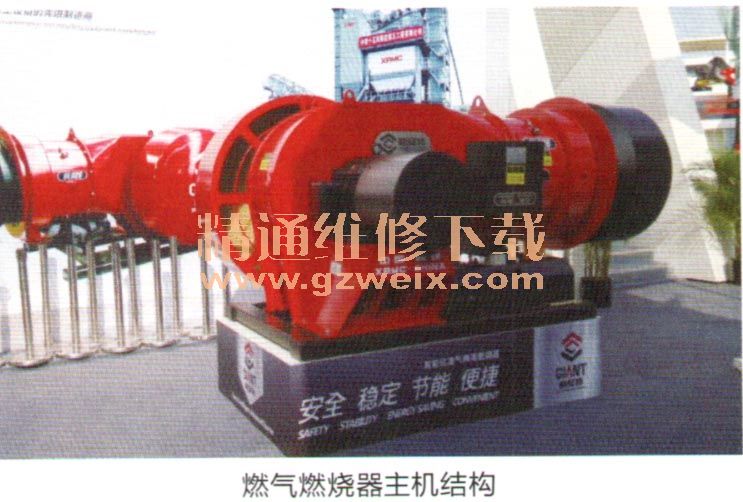

    燃气燃烧器点火后,除尘布袋温度会很快上升,若超过设定断火温度则燃烧器会自动断火。若不保持正常出料状态,则此段时间会非常短暂,以至」几无法完成测试。因此,对燃烧器的测试及调试均在沥青搅拌设备正常运转且出料的情况下进行。燃气燃烧器主机结构如附图所示。
