UG三维实体图生成二维工程图的应用
来源:农机使用与维修  作者:佚名  2016-04-03 08:50:29

    摘要:利用UG软件绘制二维工程图,由于其尺寸关联的特性,可以有效避免三维实体图修改后二维图的重复更改,节省时间,具有较高的设计效率。AUTOCAD是设计人员普遍使用的软件,具有强大的二维绘图及编样功能,将UG中的二维数据转入AUTOCAD中进行标注和出图,也是一种切实可行的方法。

    1  UG制图流程和特点
    利用UG软件制作的工程图是三维空间到二维空间投影变换得到的二维图形,这些图形严格地与三维模型相关,用户一般不能在二维空间进行随意修改,因为它会破坏零件模型与视图之间的对应关系。用户的主要工作是在投影视图之后,完成图纸需要的其他信息的绘制、标注、说明等。
    工程制图的内容包括:制图标准的设定、图纸的确定、视图的布局、各种符号标注(中心线、粗糙度)、尺寸标注、几何形位公差标注、文字说明等。UG工程图是机械设计流程中的重要组成部分,它既充分反映了机构整体设计的思路,也为指导生产提供了重要的参考数据。它能与三维图形相关联,当三维图形发生任何变化时,其二维图形也会随之改变,使二维图形与三维模型之间保持一致。
    工程图模块是一个相对独立的操作环境,不仅可以通过投影获得零部件的基本视图,还可以自动生成投影视图、剖视图、局部放大图等辅助视图,并对视图进行编辑、标注等操作。利用UG制作的工程图和利用AUTOCAD绘制的图形是可以互相转换的,这个过程称为数据转换。
    应用UG软件的实体建模功能,将设计需要的零件在建模界面下绘制出来,并在软件上利用装配模块功能进行检查干涉、动画演示、间隙分析、重量管理等工作,然后按照比例、投影等关系创建所需要的各种视图。这样做可以使设计的过程更加清晰、直观、全面,使设计的部件更加合理,效率也会有所提高,而且整个部件的二维图和三维图之间就不用相互转换了。
    UG是一个CAD/CAE/CAM一体化的机械设计软件,它的功能涵盖了产品设计开发的所有过程,拥有集成的产品开发环境。利用UG的三维实体创建工程图步骤如下:(1)利用UG的建模模块,将实际测量或设计的三维实体建立起来;(2)利用UG的制图模块,添加由建模功能模块创建的三维实体,通过调整图纸尺寸、比例,设置投影方向、剖视图的选用,最后对各个视图进行尺寸的标注和文字的注释。

    2  UG工程图的整体设计过程
    以四通管道的二维工程图制作过程为例,利用UG的二维工程图制作的主要步骤:

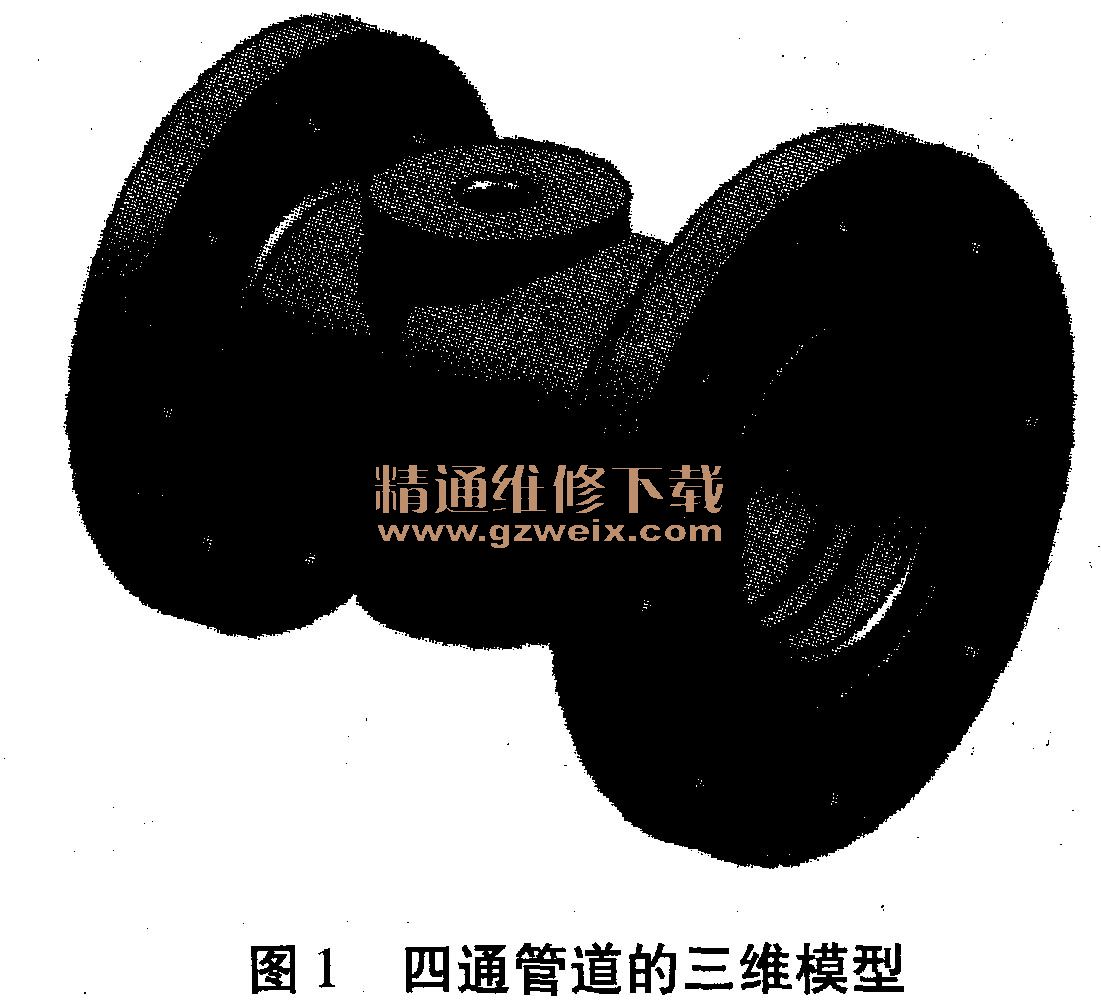

    (1)利用UG的建模功能绘制出四通管道的三维实体造型,如图1所示,实体特征绘制要求详细、准确。

    (2)应用工程图功能模块,创建工程视图。在制作工程图过程中,视图在整张工程图中起到主导作用,需选用合适的图纸及比例。当模型相对复杂时,不同方向的视图对表达零件的整体影响较大,需选用适当的视图方向。
    在UG工程图模块中,应用投影命令自动投影生成主视图、左视图、全剖的俯视图及轴测图,如图2所示。

    (3)利用生成的视图,完成尺寸及公差标注、标题栏及文字的注释,得到完整的二维工程图,如图3所示。

[1] [2]  下一页
