ZF 4WG310型变速器是德国ZF公司开发的Ergopower系列变速器之一,Ergopower系列变速器是集机、电、液和控制技术于一体的新型变速器,以前只在高端装载机上应用。随着装载机用户对品质要求的提高,现在各生产厂家生产的普通装载机也逐步应用该系列变速器。本文以Ergopower系列ZF 4WG310型变速器为例,介绍其结构、特点及应用注意事项。
1.结构
(1)动力传动系统
4W G310型变速器动力传动系统主要由变矩器1、变速阀2,变速泵3,(K4、K3)离合器4,(KR、K2)离合55,(KV、K1)离合器6组成,如图1所示。变速阀控制KV、K1,KR、K2、K4、K3离合器接合和分离,实现4个前进挡、空挡和3个后退挡。
(2)电控系统

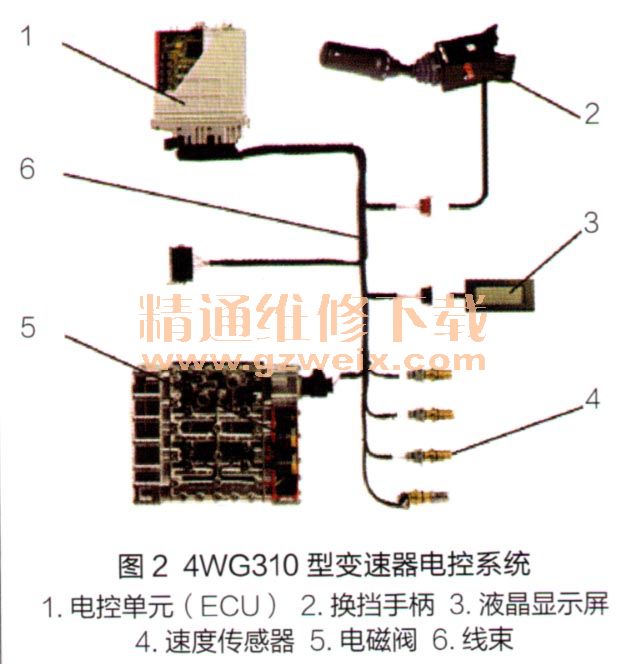

4W G310型变速器电控系统主要由电控单元1、换挡手柄2、液晶显示屏3、速度传感器4,比例电磁阀5、线束6等组成,如图2所示。
电控单元1是整个变速器电控系统的控制中心,其根据换挡手柄2、速度传感器4、制动系统等各种输入信号来进行逻辑分析,并输出控制信号,以控制比例电磁阀5和倒车报警器。
换挡手柄2用于选择变速器挡位,向电控单元1输入挡位信号。
比例电磁阀5接收到电控单元1输出的电流控制信号,控制变速器离合器接合、分离,实现变速器换挡。
该变速器的共有4个速度传感器,分别是发动机转速传感器、变矩器涡轮转速传感器、中间齿轮转速传感器、输出齿轮速度传感器。通过这些速度传感器给电控单元提供信号,电控单元1才能完成自动换挡、动力切断、自故障诊断等功能。
液晶显示屏3显示变速器挡位、故障代码等。线束6将所有电器元件连接起来,同时从装载机取电源并与装载机电控系统进行通讯联系。
