二、稳定作业机构组成

1.岩土切削机构

盾构机 刀盘作为岩土切 削机 构安装在盾构机的最前端, 通过刀盘旋转和盾构主机推进, 完成破岩和切削土体的任务 " 同时, 作为开挖面稳定的主要机构, 盾构机刀盘应能使刀具切削下来的土体呈塑性流动并充满于土舱内, 以维持开挖面的稳定。

(1) 刀盘

笔者在对许多复合地层特性进行充分 研究 的基 础上 , 认 为盾构机 刀盘形式和刀具布置应注意以下几点:面板式刀盘 相对于辐条式刀盘 ,更利于开挖面 的稳定 " 其刀盘 表面焊接有耐磨层, 圆周区域焊接有3道耐磨条。

其刀具布置可采 用滚 刀、齿刀 !刮刀和切刀等组合的方式 " 滚刀主要用于中! 软岩地层切削: 齿刀主要应用于软土 地层切 削 ; 可将 滚刀和齿 刀进行互换, 以适应该标段复杂多变! 软硬不均的地质情况。

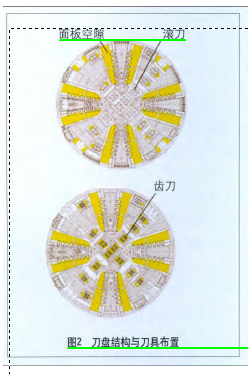

其刀盘开 口大小 是刀盘 的重要参数 , 盾构 刀盘 通过滚 刀与齿刀 的互换 ,以及 刀盘开 口能在较 小范 围内调 整 , 可提高盾构机的地层适应性和掘进速度"刀盘 结构 与刀具布置如图2所示 " 被切削下的土体从刀盘面板上的8个开 口导

入土仓 " 刀盘的后部开口向内倾斜, 有利于导入碴 土。

(2)搅拌臂

刀盘背部设有的搅拌臂, 可以将碴土 改 良添加剂 和挖 出的碴土在 刀盘后面进行充分搅拌 , 以提高渣土的流塑性,防止刀盘凝结泥饼 " 这不仅有利于螺旋输送机出碴, 也提高了土压传感器的测量精度。
