2.排土机构

螺栓输送机是土压平衡盾构机的主要排土设备和排土控制机构, 通过调整排土量大小来控制土舱压力大小, 使之与开挖面土压力和水压力保持平衡。

螺旋输送机前端安装于盾构主机的圆周底 部区域 , 整体倾 斜向上安 装, 与隧道中心轴线保持一定角度, 螺旋输送机具有以下几个特征:

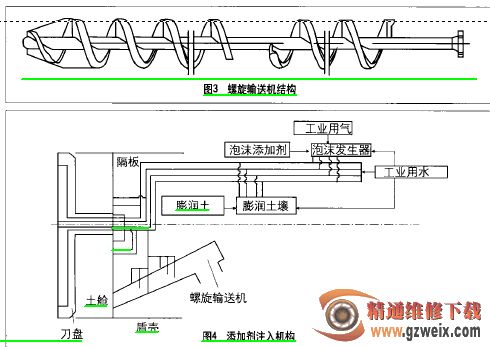

(1)螺杆伸缩与无级变速如图3所示, 螺旋输送机内部为1个带轴的螺杆, 螺杆上分布有螺旋叶片 "螺杆能够沿着螺旋输送机中心轴线前后伸缩, 以有效防止螺杆被卡 " 同时, 每2个螺旋叶片之间能够形成土塞, 以保持土舱内压力的连续性和稳定性 "螺旋输送机转速在一定转速范围内可实现无级调速, 从而可以很好的控制出土量。

(2) 添加剂注入 口

为了提高碴土的流动性, 螺旋输送机圆周设有碴土改 良添加剂注入 口"(3)土压传感器

螺旋输送机上安装有土压传感器,其与盾构主机前隔板上土压传感器一起构成土舱压力测量系统, 以实时反馈土舱压力的变化情况。

3.添加剂注入机构

碴土改良是土压平衡掘进施工的重要组成部 分 " 向盾构隧道 开挖面、土舱或螺旋输 送机 内注入添加 剂主要 目的就是改 良碴 土 " 通过 改 良碴 土 , 可 以降低刀盘 的扭 矩 , 增加碴土 的流动 性和降低碴土的透水性, 从而达到堵水、减磨 !降扭及保压 的效果 " 此外, 对平衡压力、维持开挖面的稳定也有重要作用 "添加剂的种类主要有: 泡沫、膨润土和水。

添加剂注入机构如图4所示 , 主要 由泡沫发 生器、膨 润土注入 装置和水 注入装置组 成 " 添 加剂通过 专用管道 , 输送到刀盘前部面板、土舱隔板和螺旋输送机上各注入 口。
