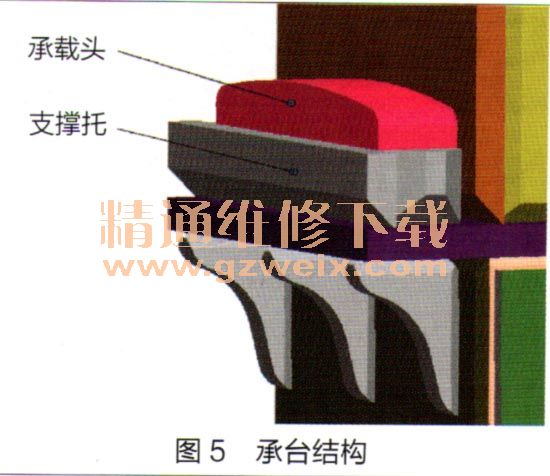

（2）承台
    承台作为溜尾吊具结构主要受力件，起重机起吊时承载塔类容器对溜尾吊具的压力。承台结构由承载头和支撑托2个部分组成，如图5所示。

    将承载头做成弧面，以保证承载头能够与塔类容器裙座基础环板内圆弧面相接触，以增大接触面积，减少挤压产生的应力集中，保护塔类容器裙座基础环板，确保吊装的安全。
    为满足不同直径塔类容器裙座基础环板内弧面接触，承台结构采用可更换多承载头结构，吊装不同直径塔类容器，安装不同弧面的承载头，以适应不同的裙座基础环板。

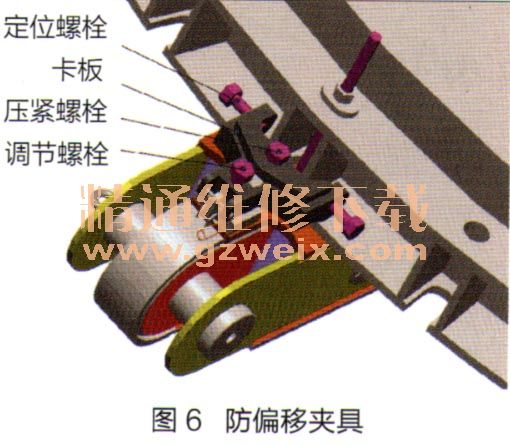

   （3）防偏移夹具
    防偏移夹具位于溜尾吊具头部，由卡板、定位螺栓、压紧螺栓、调节螺栓等组成，如图6所示。拧在卡板上的左、右定位螺栓可夹住塔类容器底部裙座的筋板上，当塔类容器重心发生偏斜时，防偏移夹具可以阻挡其偏移。压紧螺栓将卡板、塔类容器裙座、吊具三者夹紧固定，通过对调节螺栓的调节，可适应裙座基础环板的厚度。

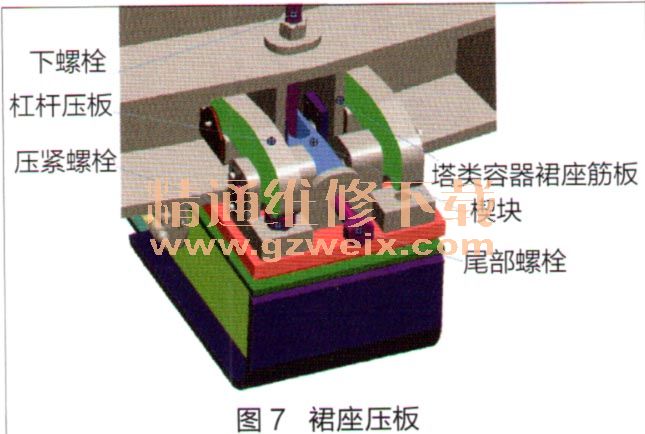

   （4）裙座压板
    裙座压板位于溜尾吊具的尾部，由杠杆压板、压紧螺栓、楔块等组成，如图7所示。楔块顶在塔类容器裙座筋板上，可对塔类容器裙座筋板起支撑作用。调节压紧螺栓，通过杠杆压板可将塔类容器的裙座固定在溜尾吊具上，以防止溜尾吊具脱离，有效地保护下螺栓，通过楔块克服吊装时塔类容器重心偏转产生的偏移力，保证吊装塔类容器翻转过程的安全。

    3．优点
    这种可重复使用新型溜尾吊具起吊塔类容器，能够取代溜尾吊耳，使塔类容器底部结构简单，节省了溜尾吊耳制做材料及焊接成本，溜尾吊具承台的承载头可以更换，以适应不同直径塔类容器裙座基础环板弧面，利用不同弧面的承载头增大接触面积，减小接触面的挤压应力，保护塔类容器裙座基础环板结构。为大型塔类容器溜尾吊装提供了一种新型的溜尾吊装方法。
