4．改进止回阀结构
    为了解决止回阀存在的上述问题，我们对其结构进行了改进。
    （1）改进后的结构

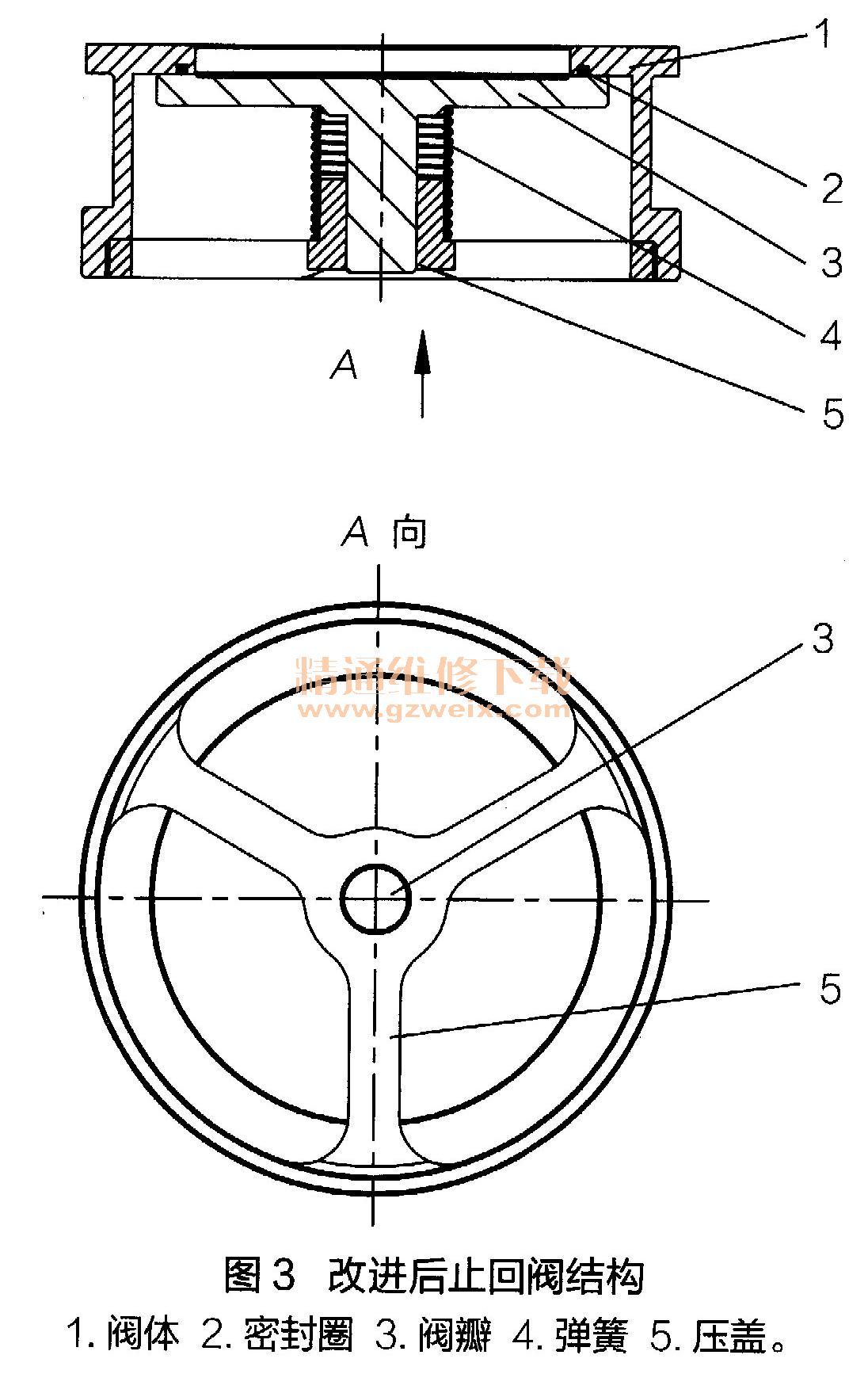

    改进后的止回阀零部件组成与改进前相同，主要是对相关零件结构进行了以下3项改进：一是扩大压盖5中的3个椭圆孔的面积；二是改变阀体1与压盖连接的螺纹结构，使压盖上3个椭圆孔的外沿与阀体内部齐平；三是缩短阀瓣3的行程，减小弹簧4的长度，加长压盖5中轴套的长度。改进后的结构如图3所示。

    （2）优点
    改进后的止回阀具有4个方面优点，如下所述。
    一是压盖出水口总面积与阀体进水口内径的面积相等，这样水流通过止回阀时，只有少部分水流绕过压盖的3个支撑杆，只存在部分扰流损失，不会使水流通过止回阀时因出现变径，而造成水流流速损失。
    二是压盖上3个孔的外沿与阀体内孔齐平后，减小了压盖边沿的节流损失，使水流通过止回阀更加顺畅。
    三是减少了阀瓣下行的行程，减小了止回阀阀瓣的开启压力和水流阻力。
    四是阀瓣中间轴长度增加后，使阀瓣开启移动的导向性能更好，提高了止回阀开启速度，使水泵喷水响应速度更快，提高了喷射系统应急响应性能。
    此次止回阀的改进，没有改变止回阀外形尺寸和安装方式，从而降低了改进成本。
