摘要：CAXA制造工程师是我国自主研发的一款CAD/CAM软件，三维造型及自动编程功能在教学及工业生产中应用广泛。本文以手轮绘制为例，介绍其三维造型功能，绘图思路对于其他实体造型起借鉴作用。

    1 基本造型思路

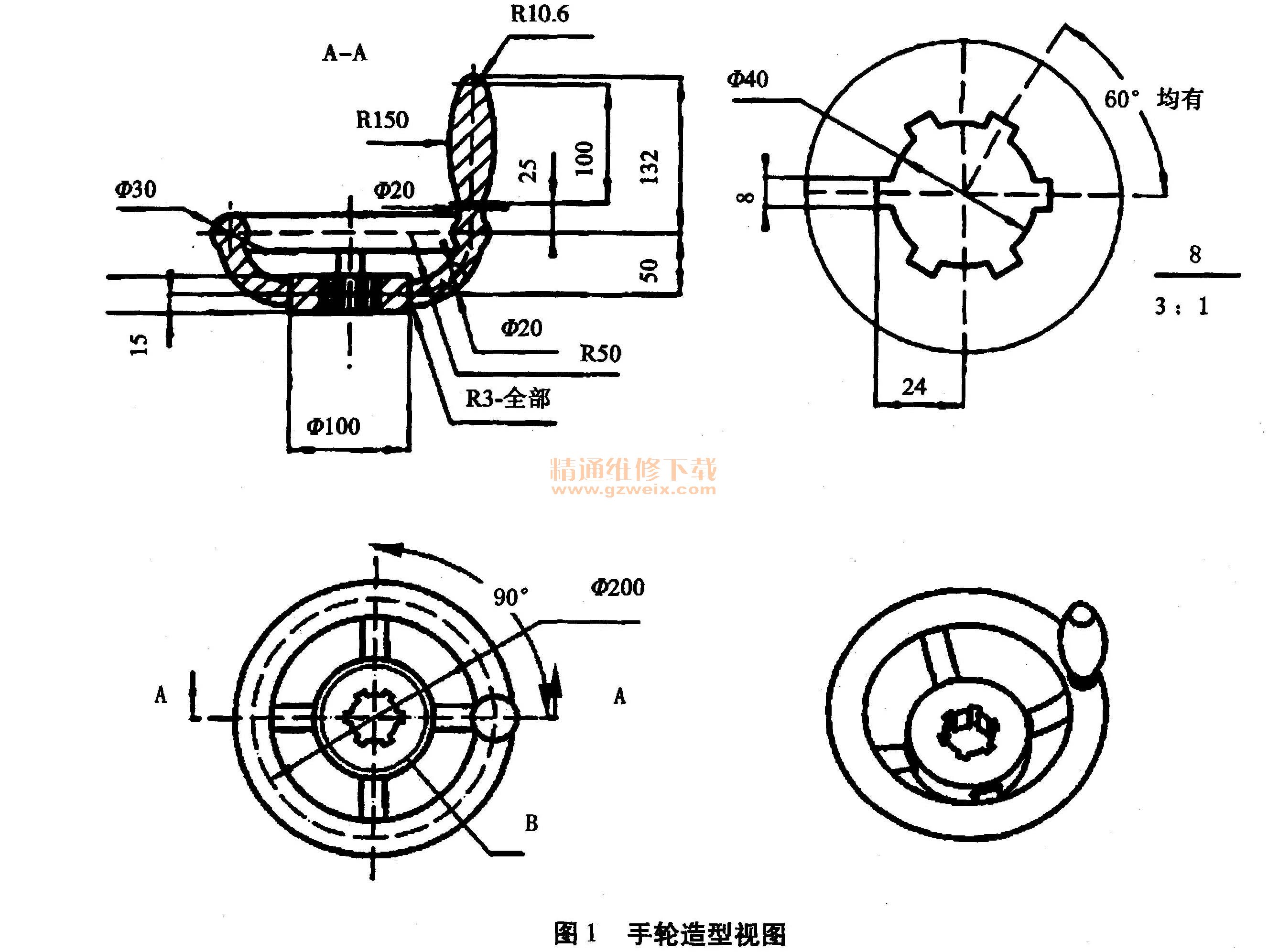

    根据图1手轮造型视图可以分析出手轮主要包括底部的拉伸实体、周围的四个连接实体、一个手轮轮廓和一个手轮摇把。底部的实体通过拉伸草图来得到；周围的四个连接实体通过导动增料然后实体阵列可以得到；手轮轮廓实体可以通过旋转增料来得到；手轮摇把通过旋转增料得到；实体特征生成之后要做实体特征处理，也就是R3的倒圆角。

    2 造型绘制基本步骤
    2.1做基本拉伸体的草图并生成实体
    （1）选择XOY面为绘图基准面，点击“绘制草图”按钮，进人草图绘制状态。
    （2）绘制半径R20、R50整圆。

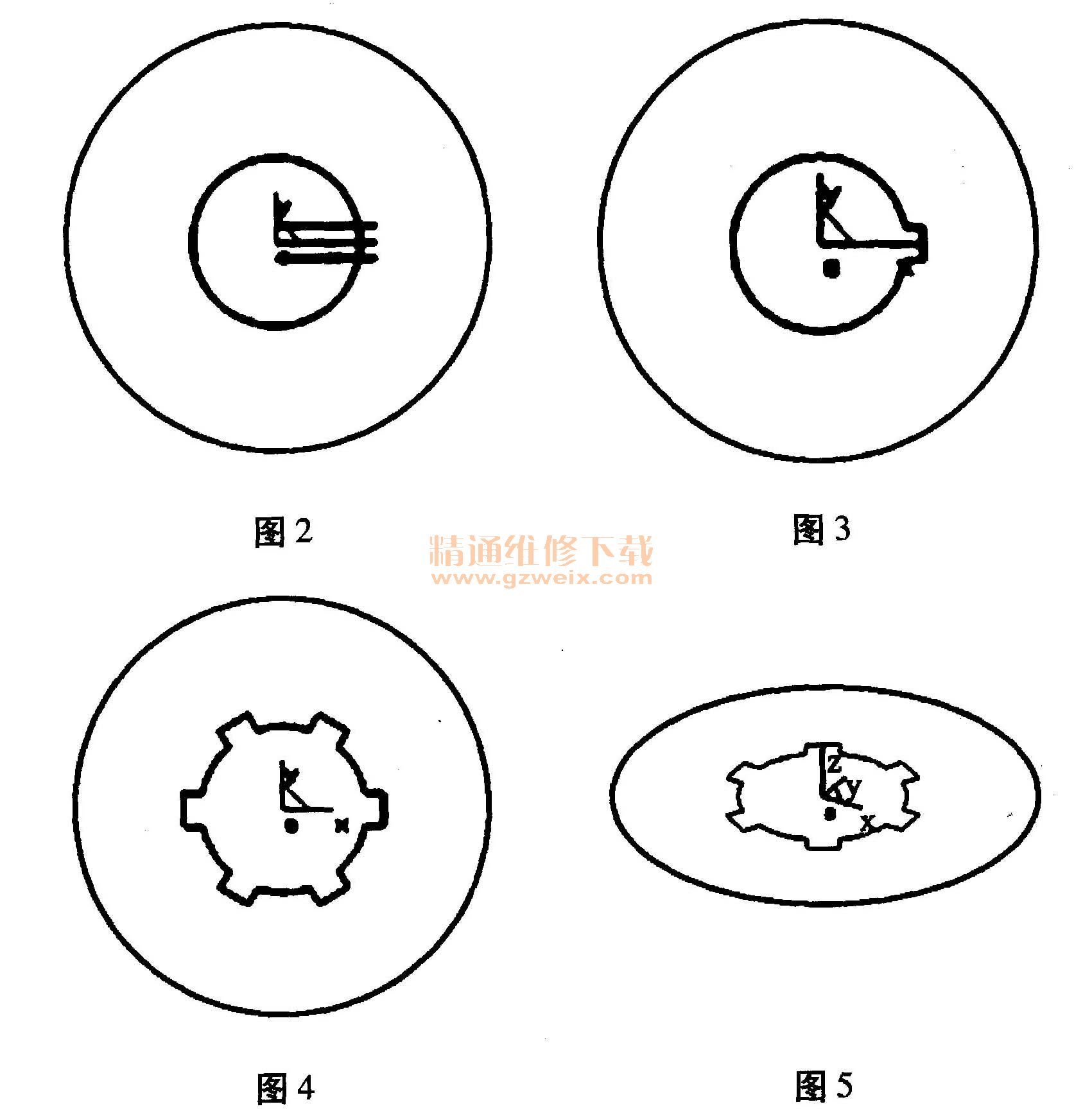

    （3）绘制长度为24 mm的直线并做上下偏距，如图2所示。

    （4）连接上下两条直线并做修剪，如图3所示。
    （5）阵列出6个上述三条直线并做修剪，完成草绘截面，如图4所示。
    （6）退出草图状态，按F8观察草图轴侧图，如图5所示。

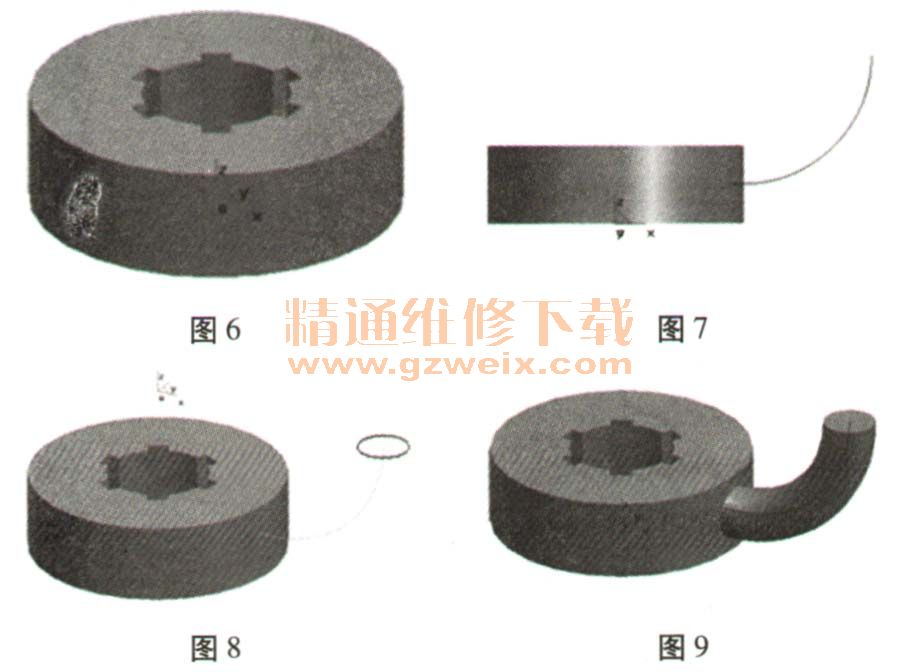

    （7）单击特征工具栏上的“拉伸增料”按钮，深度30 mm，选中上述所画的草图并确定，如图6所示。

    2.2做连接实体
    （1）做导动增料的导动线，自动组合为样条曲线，如图7所示。
    （2）做导动的截面草图线，如图8所示。
    （3）单击特征工具栏上的“导动增料”按钮，选择固接导动，先选择导动线，方向为下方向，点鼠标右键然后选择截面草图圆，点击确定，做出导动实体特征，如图9所示。

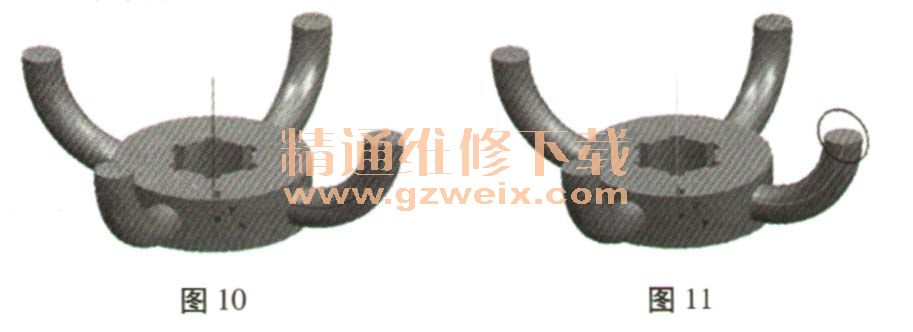

    （4）阵列出四个上述实体特征，如图10所示。
    2.3做旋转增料连接实体
    （1）以XOZ平面为做图基准平面，画出旋转增料的截面草图，如图11所示。

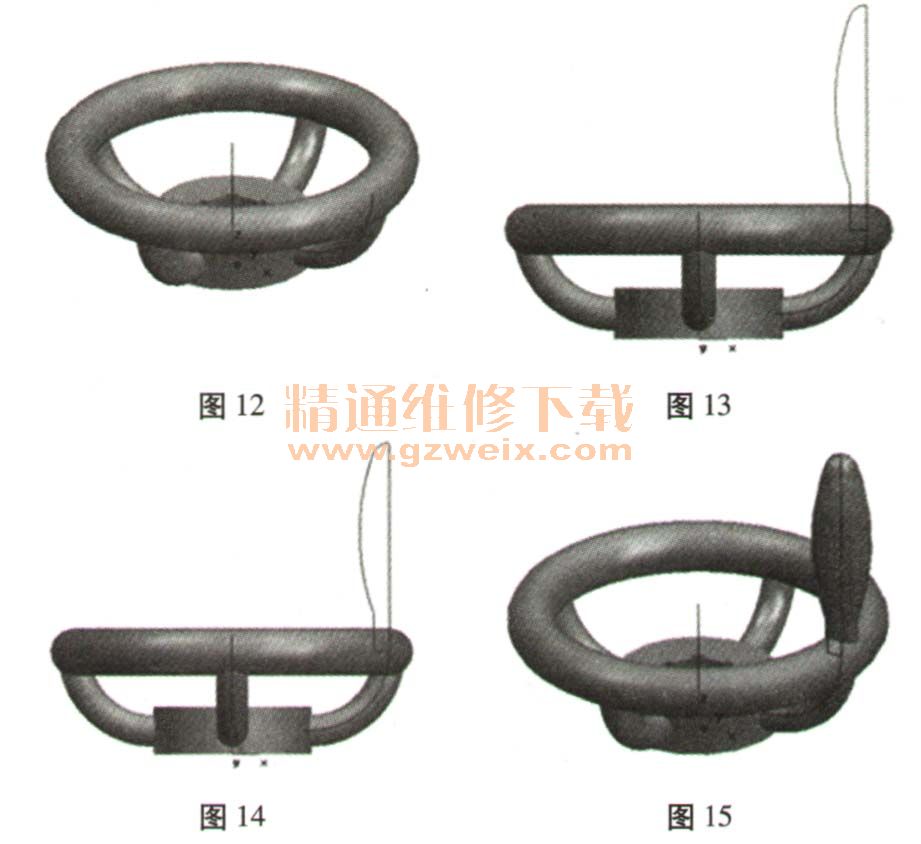

    （2）退出草绘状态，以中心轴线为旋转轴，选择上述草绘圆为旋转截面做旋转实体特征，如图12所示。

    2.4用旋转增料方式做手轮摇把
    （1）按F7键进人XOZ平面，做旋转轴线。
    （2）绘制旋转截面线，如图13所示。
    （3）以XOZ平面为基准面进人草绘状态，做上述截面的投影线，如图14所示。
    （4）用上述截面做一个旋转实体，如图15所示。

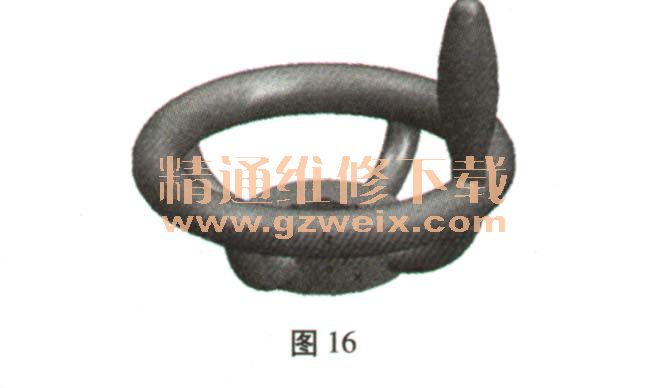

    （5）实体特征处理。做R3的倒圆角，把多余的样条曲线隐藏或删除，做图完毕，如图16所示。

    3 结束语
    CAXA制造工程师在做实体特征时一定要保证各实体部分之间的连接性，否则实体特征出错。实例中主要用到了草图绘制的基本指令、拉伸实体、导动实体、旋转实体、阵列、倒圆角等功能，思路清晰明确，在教学和生产中都有一定的参考价值，以便提高学习和工作效率。
