柴油车用ZFS6-90型变速器的研究
来源:农机使用与维修  作者:佚名  2018-05-01 08:52:59

    2 拆装注意事项
    2.1拆卸注意事项
    在从车上拆下变速器总成前,应先进行行驶预热,然后将车辆开到维修站,停在地沟上,挂入空挡,关闭电源,将前后车轮用三角木楔住,以确保安全。拆下变速器油底壳下的放油螺塞,放干净变速器内的润滑油。拆下与变速器相连接的传动轴和支承机构。拆下离合器助力器、变速器里程表软轴和连接导线。用举升装置托出变速器总成,放在变速器专用支架上。在拆下的变速器拨叉支架上做装配记号,避免安装时错装。拆卸同步器时,应注意每个同步器上有3个弹簧、3个拨块和3个拉紧弹簧,不得丢失。副轴总成上的齿轮需要拆卸更换时,应在压床上先将磨损严重的齿轮压下。
    2.2安装测量
    (1)副轴上的孰4挡双联齿轮、5挡齿轮和被动齿轮应在压床上压入,且无轴向间隙。卡簧安装在槽内,确保轴承内圈无轴向间隙。
    (2)副轴的轴向间隙应在0.14~0. 17 mm。
    (3)副轴输入端轴承应加热85℃后再压入,保证轴承与轴肩无间隙,轴承外圈调整垫圈厚度要合适。
    (4)副轴总成安装到位后,轻轻转动时应无阻力。
    (5)二轴装配前,应检查各挡同步器磨损情况。应保证同步器锥环与同步器锥体的间隙≥0. 8 mm。如果间隙变小,可磨削同步器锥环大锥面,磨削量不大于0. 3 mm检查同步器锥环的磨损情况,如图2所示。

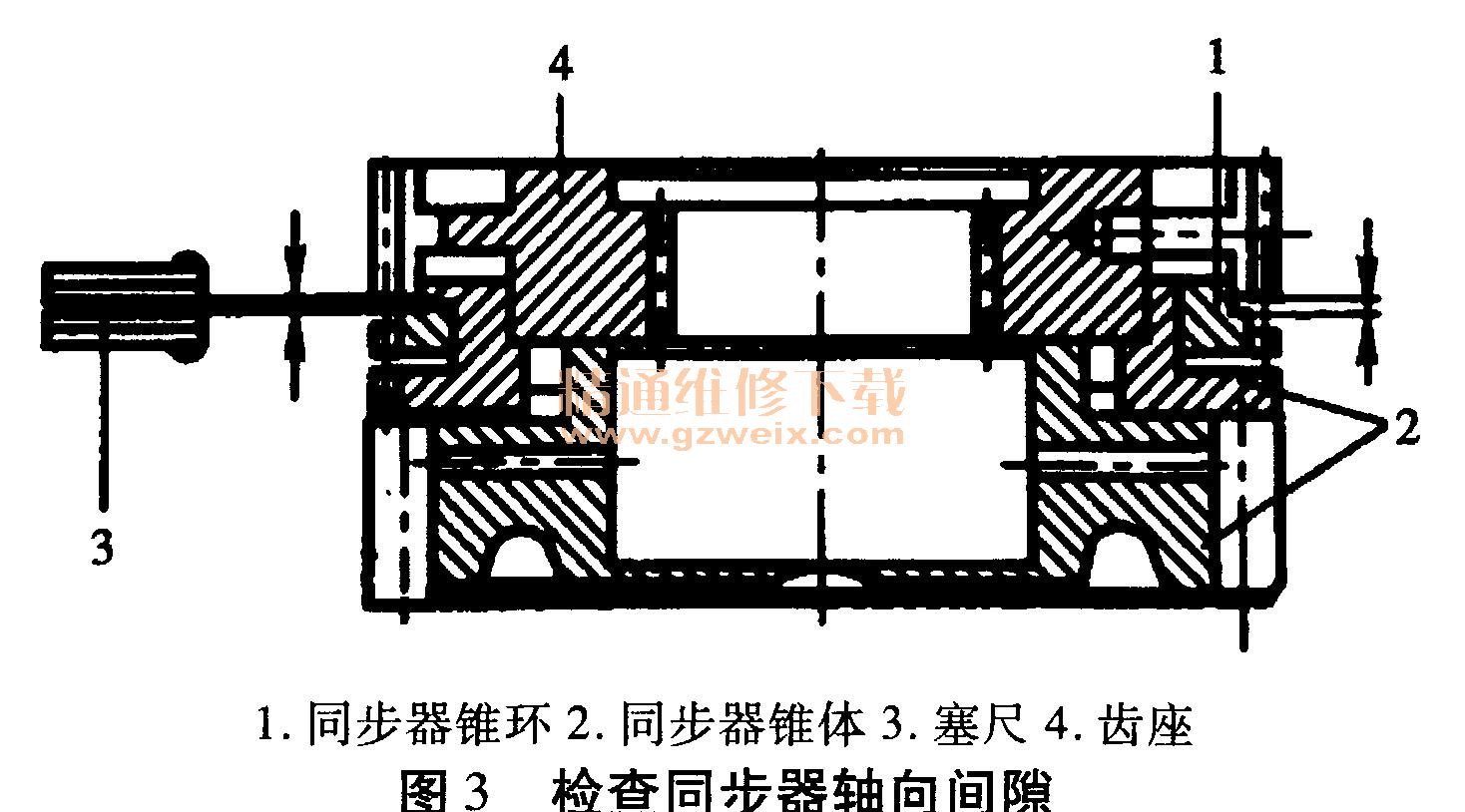

    (6)同步器轴向间隙~0.6 mm,如图3所示。检查时,应把同步器锥体与齿轮靠紧。同步器锥环套在锥体上,使两锥面完全接触,将同步器齿座靠在齿轮轮毅轴肩上,用塞尺测量齿座端面与锥环端面间隙,其值应~0. 6 mm。

    检查合格后的同步器锥体和同步器锥环用颜色做标记,配对安装。
    (7)3挡齿轮轴向间隙应在0.15~0.40 mm,3挡同步器间隙应≥0. 60 mm。3,4挡同步器卡簧的轴向间隙应在0.02~0. 05 mm。
    (8)4挡同步器间隙应)0. 60 mm,4挡齿轮轴向间隙应在0.15~0. 50 mm。
    (9)2挡齿轮轴向间隙应在0.15~0.40mm,2挡同步器间隙应〕0. 60 mm。卡簧的轴向间隙应在0. 02~0. 05 mm
    (10)1挡同步器间隙应≥0. 60 mm, 1挡齿轮轴向间隙应在0.15~0. 45 mm。
    (11)5挡齿轮轴向间隙应在0.15~0. 50 mm,同步器间隙应≥0. 60 mm。
