摘要:ZFS6-90型变速器是德国ZF公司生产的六档变速器,输出转矩为900~1200 N · m,安装在重型柴油货车和商用客车上,由于应用量大,目前已经国产化。通过结构原理、拆装注意事项、使用维护与故障排除的研究,对延长其使用寿命,提高配套机车的使用效率有很大帮助。
1 工作原理及结构组成
1.1工作原理
ZFS6-90型变速器是一种传统的三轴式变速器,三轴即主轴、副轴和二轴。动力传递路线:主轴(或称为输入轴)经主动齿轮将动力传递到副轴,通过常啮合齿轮带动二轴或输出轴各挡齿轮旋转。当换挡时,通过该挡齿轮将动力传递给二轴输出,至此完成换挡和传递动力。该变速器是手动6挡变速器,其中第6挡为直接挡,传动速比为1。一个倒挡,传动速比为8.3。变速器齿轮有斜齿和直齿,斜齿轮用于常啮合齿轮,包括一轴主动齿轮、副轴从动齿轮、副轴与二轴的2,3,东5挡齿轮;换挡齿轮用直齿齿轮,如副轴与二轴的1挡、倒挡齿轮、倒挡中间齿轮。二轴上各挡齿轮空挂在该轴上,中间用滚针轴承连接。变速器壳体侧面有一个机油加注螺塞,机油加注量应刚好到此位置,不能多也不能少,变速器齿轮旋转时,靠飞溅润滑。
变速器换挡时,为减少齿轮冲击,减少噪声,必须使用同步器,使主、被动齿轮在换挡的瞬间转速同步。该变速器采用惯性锁环式同步器,分别安装在1~2挡、3~4挡和5~6挡间。
1.2性能参数

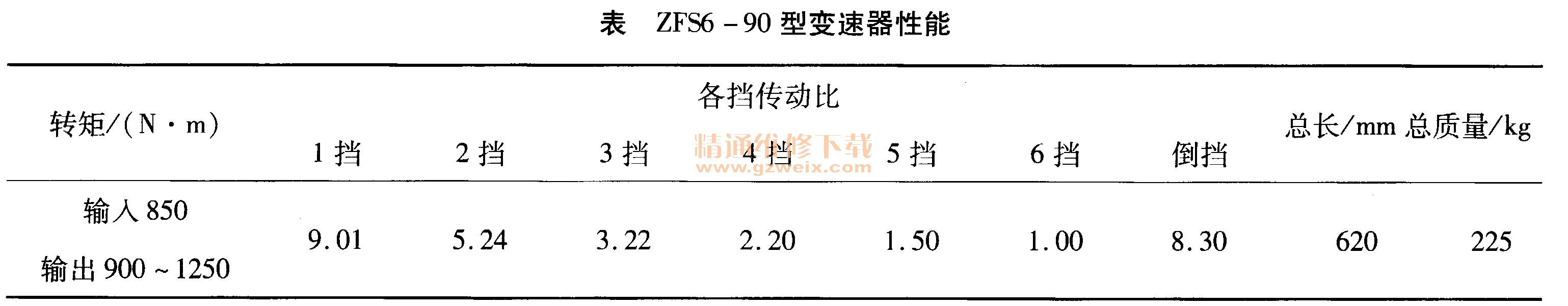

ZFS6-90型变速器性能参数,见下表。
1.3结构

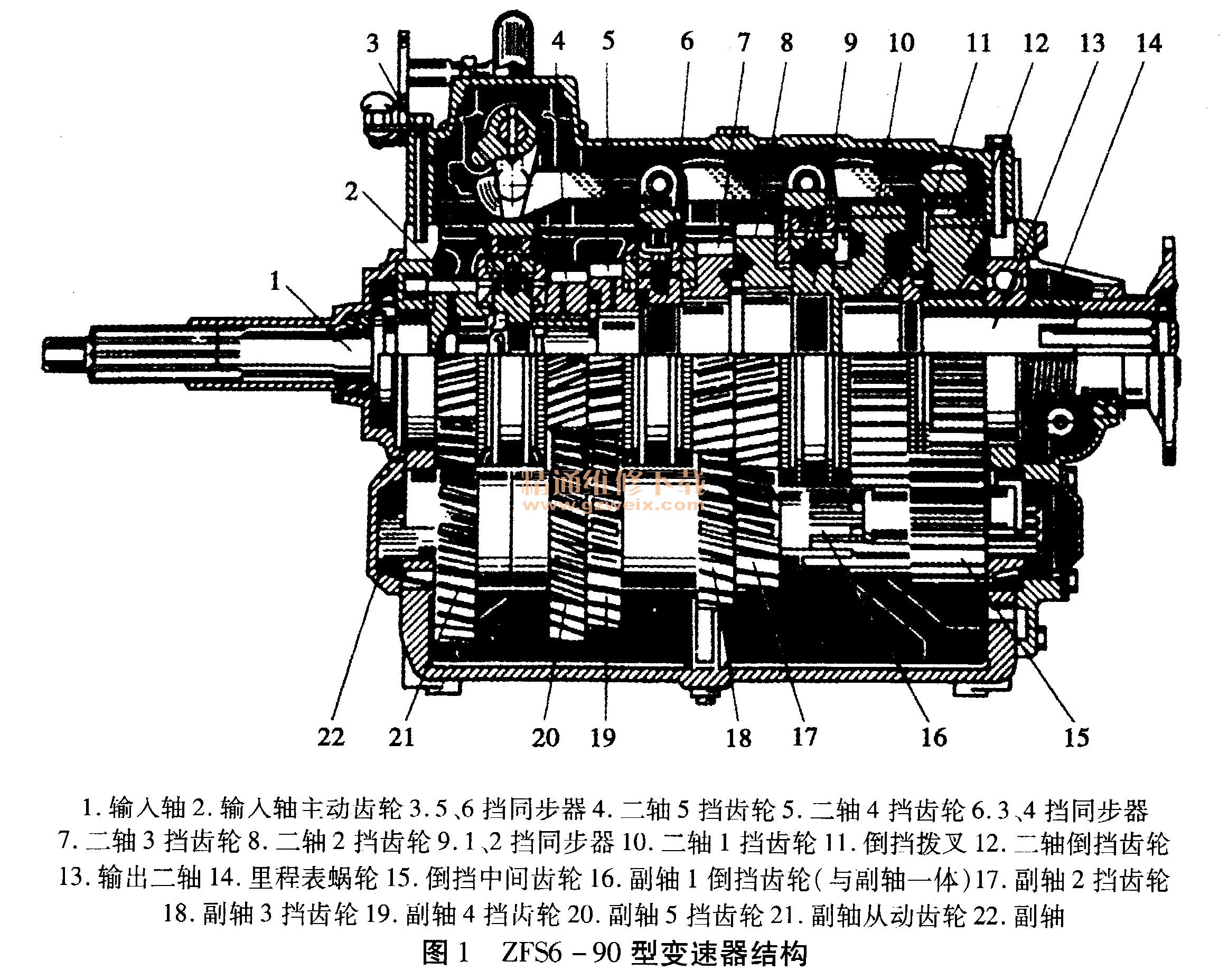

ZFS6 - 90型变速器主要由主轴、副轴、二轴、换挡机构、换挡连接杆和惯性锁环同步器组成(如图1)。
