索尼CDX-MP50型汽车音响工作原理分析
来源:本站整理  作者:佚名  2010-09-23 09:38:40



   2、CPU输入检测电路

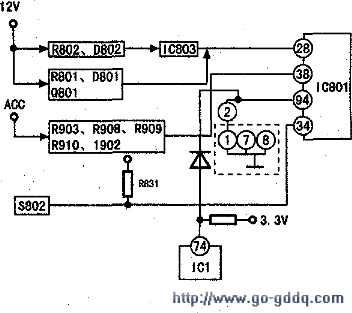

      CPU输入检测电路框图如上图所示。

  (1)BATT供电与过压检测电路

     R802、D802和IC803内的缓冲器组成BATT供电检测电路,R801、D801、Q801组成BATT过压检测电路,均由IC80128脚检测。

  当IC80128脚为低电平时,整机停止工作。

  (2)ACC供电检测电路

     R903、R908、R909、R910、Q902组成ACC供电检测电路,由IC80138脚检测。当IC80138脚为低电平时,整机正常工作。

  (3)面板打开/关闭检测电路

     按住面板右上角的“OPEN”键,释放面板锁钩。使面板向下翻开,露出入碟槽口,在面板翻开后,由于主板插座CNP802②脚不能和面板插座CN901①脚连通,而面板插座CN90①脚是和⑦脚、⑨脚在面板电路上是接地的。凶此,IC80194脚经R870的上拉电阻为高电平,IC801判断面板已翻开,从IC80175脚输出高电平,控制Q924使Q923输出+12V电压,点亮出碟键及入碟槽位置指示灯。同时,由于IC374脚通过上拉电阻,再经D920与IC80194脚相连,在面板翻开后,D920与“地”断开,IC174脚电压上升,而其为前面板打开请求信号输入,所以,IC174脚电压上升后,IC1的进碟检测电路进入等待状态。

  (4)面板装卸检测电路

     由于本机的面板是可以单独拆卸下来的。俗称“防盗面板”。因此,本机特设计了面板装卸检测电路。这一功能是由IC801借助于检测S802开关的闭合/断开所产生的高低电平变化来实现的。当面板安装在主机的辅助挡板上时,无论面板是翻开还是关闭,S802都是闭合的,IC80134脚为低电平,整机正常工作。当取下面板后,S802断开,IC80134脚经R831上拉为高电平,整机进人“休眠”状态。

    3、复位电路

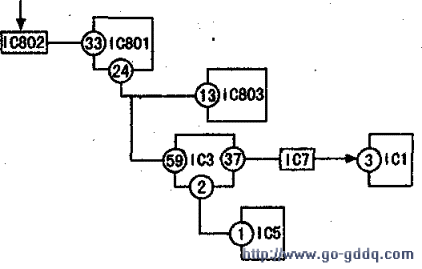

    复位电路框图如下图所示。

  接通电源数十毫秒之后,从IC802输出系统复位脉冲,送人IC801 33脚,使IC801复位。其复位后从24脚输出复位脉冲分别送入IC803 13脚和IC3 59脚,进行复位。IC3复位后,从⑤脚输出复位脉冲经IC7送入IC1③脚,同时,IC3从②脚输出复位脉冲直接送人IC5①脚,对IC1和IC5进行复位。
