索尼CDX-MP50型汽车音响工作原理分析
来源:本站整理  作者:佚名  2010-09-23 09:38:40



  CDX-MP50型汽车音响是SONY公司2003年推出的一款中高档可播放MP3光盘的CD/收音两用主机。该机功放输出功率达52Wx4。可播放CD/CD—R/RW及MP3光盘,可控制CD换片机,面板为下翻可拆卸式,且具备2组RCA前置输出,七种内置三段均衡器(EQ3),附卡片式无线遥控器。该机为1-DIN标准尺寸。与4英寸和5英寸喇叭搭配,可安装在捷达、桑塔纳、赛欧、起亚千里马、富康等车型上,若与6英寸和6.9英寸喇叭搭配,则可安装在伊兰特、凯越、宝来、福美来、飞度等车型上。

  1、电源电路与CPU输出控制电路

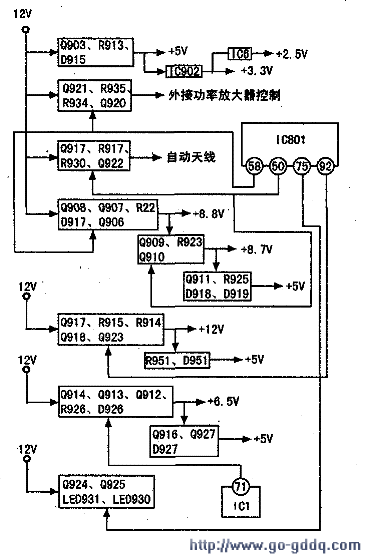

     电源电路与CPU输出控制电路框图见附图。

  (1)系统+5V供电电路

    Q903、R913、D915组成+5V串联型稳压电路,为包括系统微处理器IC801在内的系统电路、复位电路IC802、总线接口电路IC803、CD伺服板+3.3V稳压电路IC902及收音组件内的EEPROM存储器等供电。

  (2)外接功率放大器电源控制及自动天线供电电路

     Q921、R935、R934、Q920组成外接功率放大器电源控制电路,由IC80158脚控制,只要本机处于工作状态,58脚就输出高电平,使该电路输出+12V电压。Q917、R931、R930、Q922组成自动天线供电电路,由IC80150脚控制,此脚仅在本机处于收音模式时,才输出高电平,使该电路输出+12V电压。

  (3)+8.8V供电电路

     Q908、Q907、R922、D917、Q906组成+8.8V供电电路,由IC80158脚控制。本机处于开机状态时,IC80158脚输出高电平,使该电路输出+8.8V电压,为电子音量控制及音源输入选择电路IC401和收音组件供电。

  (4)收音组件供电电路

     Q909、R923、Q910组成+8.7V收音组件供电电路,由IC80150脚控制。从Q909输出的+8.7V电压,一路送入收音组件⑩脚,一路由Q911、R925、D918、D919组成的串联型稳压电路,将+8.7V电压转换为+5V电压,送入收音组件11脚。

  (5)出碟键指示灯及入碟位置指示灯供电电路

      由Q924、Q923、LED930(出碟键指示灯)、LED931(位置指示灯)组成指示灯供电电路,由IC80175脚控制。

  (6)面板按键灯、显示屏背光灯及LCD驱动IC供电电路

     Q919、R915、R914、Q918、Q923组成按键灯和背光灯供电电路,R951、D951组成LCD驱动IC供电电路。由IC80192脚控制。当本机处于待机或正常工作状态时,27脚输出高电平,控制按键灯和背光灯供电电路输出+12V电压点亮按键灯和背光灯,同时,+12V电压经R951限流,D951稳压后为LCD驱动IC供电。

  (7)CD伺服板+6.5V、+5V、+3.3V、+2.5V供电电路

     Q912~Q914、R926、D926组成+6.5V供电电路,由CD机芯微处理器IC171脚控制,当CD机芯的进碟检测开关闭合时,IC171脚输出高电平,控制该电路输出+6.5V电压,为CD伺服驱动集成电路IC2供电。

  Q916、Q927、D927组成串联型+5V稳压电路,将+6.5V电压转换为+5V电压,为RF放大/数字伺服/数字信号处理器IC1及数据缓冲IC7供电。

  经IC902稳压输出的+3.3V电压,分为两路:第一路为S-RAM存储器IC4、MP3数字信号处理器IC5内的模拟电路、IC3等供电;第二路送入+2.5V稳压电路IC6稳压后输出+2.5V电压,为IC5内的LR-DAC电路、VCO电路、数字电路、振荡电路等供电。
