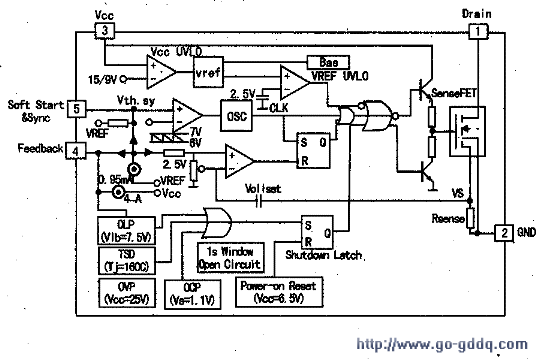

大水牛1772ED型彩显（机种DFT750）的开关电源，采用以5S0765C为核心的并联他激式开关电源电路。5S0765C是内含大功率场效应开关管的新型开关电源厚膜块，其内部包含基准稳压器、误差放大器、振荡器、PWM控制器等电路，采用了逐个脉冲过流限制保护电路，同耐具有过压/欠压、过流、过热等各种保护功能（引脚功能见附表，内部框图见上图），因其性价比高、外围电路简洁而被广泛应用于彩显等各种开关电源电路中。现根据该机的的实绘图，简介其工作原理及常见故障排除方法。

　　工作原理

    （1）启动、振荡电路

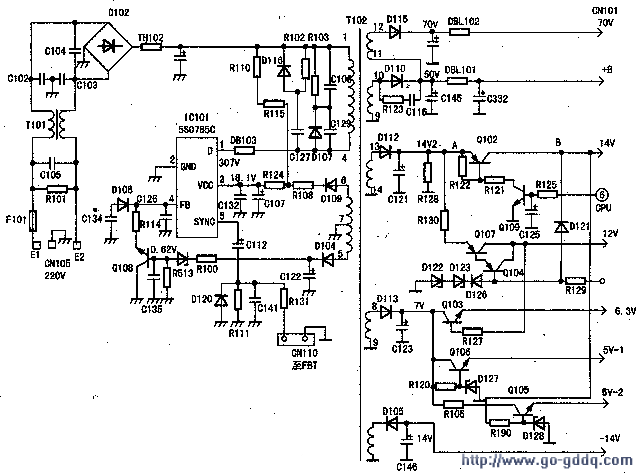

    如下图所示，市电经R101、C105、T101、C104等组成的滤波网络滤除电网中的高频杂波后加至整流桥D102，经D102整流、C101滤波后，在C101两端获得约300V的直流电压。该电压一路经开关变压器T102①-④绕组加至IC101（5S0765C）的①脚（即内部开关管的D极）；另一路经启动电阻R110、R115加至IC101的③脚（VCC），并对C107充电，当IC101的③脚电压≥15V（典型值）时，IC101的内部振荡电路开始工作，输出的脉冲经整形、放大后，直接驱动内部的大功率场效应开关管，使之工作于高速的开关状态。通过互感作用，T102的⑦-⑥绕组感应的脉冲电压经D109整流、C107滤波后，也加至IC101的③脚，以取代R110、R115提供的启动电压，ICl01进入正常的工作状态后。经T102的耦合，开关电源次级输出视放为70V、主电压50V、行场15V、-13V、灯丝6.3V电压。

　　（2）稳压电路

     当某种原因使开关电源输出电压升高时，T102的⑦-⑤绕组感应的脉冲电压势必也随之升高，经D103钳位、R513分压后，加至Q108的B极电压也随之上升，Q108的导通加深，其c极电位下降，经R114使ICl01的④脚（FB）电位下降。经内部PWM控制，使内部开关管的导通时间缩短，T102的储能下降，开关电源各输出电压下降；反之，则控制过程与前述相反，从而使整个开关电源工作在可控的稳压状态。

　　（3）保护电路

     1）过压保护电路

     当市电电压过高或稳压电路失控而使加至IC101的③脚电压过高（阀值典型电压25V）时，过压保护电路启动，触发内部R—S门电路翻转，使PWM输出截止。内部开关管停止工作。

　　当市电电压过低而使加至IC101的③脚电压小于9V（典型值）时，IC101的内部欠压比较器也输出触发电平。使内部R-S门电路翻转，PWM电路停止工作。

　　2）过流保护电路

    从IC101的内部框图可以看出，在内部场效应开关管的S极与IC101的②脚（GND）间接有限流保护电阻Rsense，当开关电源的负载过重（短路）时，IC101内部开关管的工作电流ID-S势必随之增大，Rsense上的压降VS也随之增大；当VS增大到1V时，IC101的内部误差放大器输出高电平，R-S门电路翻转，经逻辑门电路控制，强行关断PWM输出，从而有效保护内部开关管不致过流击穿损坏。

　　3）其他保护电路

    TH102是负温度系数的热敏电阻，可以有效扼制开机瞬间市电整流电路对整流桥D102的冲击。

　　R102、R103、C106、C127、D107、D116等构成尖峰脉冲吸收回路，可防止IC101的内部开关管在其截止期间不致被T102的①-④绕组感应的尖峰脉冲高压击穿。当IC101的工作温度超过160℃时，内部过热保护电路启动，自动关闭内部PWM电路。保护内部开关管不致过热而击穿性损坏。

　　（4）同步触发电路

    由于多频数控彩显的行频是可变的。为了减小开关电源对显示图像的干扰。在彩显的开关电源电路中，一般都设有同步触发电路。本机同步触发电路由CN110（自FBT磁芯单匝绕线）、R131、R111、D120、C141、C112及IC101的⑤脚（SYNC）内部电路构成。在行扫描电路没有工作时。IC101的自由振荡频率为20kHz（典型值），行扫描电路工作后，开关电源的振荡频率被同频同步，从而提高开关电源的稳定性，保证图像的显示质量。

　　（5）节能控制电路

     节能控制电路是通过CPU去控制主板的行场扫描12V、视放板的6.3V灯丝电压的通断来实现的。Q102、Q109等构成15V主板工作电压的通断控制电路；Q107、Q104等构成主板行场扫描12V通断及稳压控制电路；Q103、R127等构成CRT灯丝电压的通断控制电路。

　　当CPU同时检测到主机VGA送来的行、场同步信号时，从其⑥脚输出高电平，Q109饱和导通，Q102的B极电位经R121、R122下拉而正偏导通。T102的14-13绕组的脉冲电压经D112整流、C121滤波后，在C121两端获得的15V电压（实测A点电压约14V）经Q102的E-C极加至场输出等单元电路。

　　同时，A点电压经R130加至Q107的E极，Q107、Q103接成NPN型复合放大管，由于Q102饱和导通后，B点电位为高电平，D121反偏截止，+B电压经R129加至Q104的b极，并使之正偏导通，Q107导通；Q107的c极输出电压由Q104的b极电压决定，Q104的B极电压则由D126、D123、D122构成的稳压钳位电路决定。实测C点电压为12.4V。与此同时，C点的高电位经R127加至Q103的b极并使之正偏导通，T102的⑨-⑧绕组约7V的电压经Q103的c、e极加至CRT的灯丝，为之提供正常的工作电压。

　　当CPU检测到主机VGA送来的行、场同步信号其中任一信号异常时，CPU从⑥脚输出低电平，Q109、Q102同时截止，B点为0V；此时D121正偏导通，Q104的B极因失电而截止，Q107截止，主板行场扫描电路因无12V供电而停止工作；与此同时，C点的低电位又使Q103也截止，关断CRT的灯丝供电。整机进入低功耗的待机模式。
