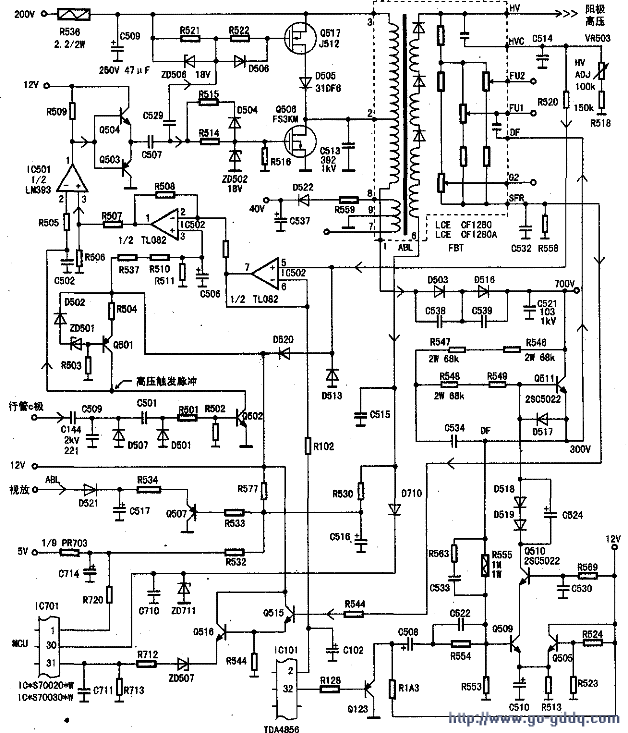

美格769FD显示器，采用行偏转与高压分离电路形式，行偏转与高压包是相互独立的，高压部分的单元电路图如图所示。

　　1、高压电路工作原理

  （1）触发激励工作原理

   显示器加电后，主电源开始工作，200V主电压分两部分，一路经保险电阻R536送人高压驱动管Q506与Q517；另一路送入行偏转部分电路的二次电源管Q109。而行场扫描芯片IC101所产生的行激励脉冲，分别送入行偏转电路的行管及二次电源管，使行偏转部分电路首先工作。行管c极于是产生了高压反峰脉冲，该脉冲经C144取样，再由C509、C501、D501、D507进行整形，Q502进行缓冲，产生高压触发脉冲，输入IC501②脚，再由①脚输出。输入到缓冲对管Q503和Q504，并最终在其共射端输出激励脉冲方波，激励脉冲经C507耦合后被分为两路，其上行波峰部分使Q506导通，Q517截止，200V电压通过高压包→Q506的D-S极→地，产生回路，高压包的初级线圈储能，感应所得的电压极性是上正下负；激励脉冲的上行波峰持续一段极短时间后，马上进入下行波谷（方波的特性），下行波谷部分则使Q517导通，Q506截止，于是高压包初级线圈中的磁能通过Q517的-SD极、D505进行释放，同时高压包次级将感应出电压。在Q517导通时，高压包初级线圈上的电流反向流动，于是200V电压也通过了Q517的S、D极，并加在Q506的D极上，但由于此时Q506是截止的，因此初级线圈上的感应电压与200V电压都没有经过Q506回路；而当激励脉冲的下一个上行波峰到达时，Q506导通而Q517截止，如此周而复始，这样就完成了高压电路的启动过程。

　　该电路设计的特点是两只高压驱动管一只导通另一只截止，无论激励方波脉冲在何种状态，始终无法使两只高压驱动管同时导通，因此，200V电压无法同时在两只驱动管上产生回路，驱动管可以说是十分安全，实测高压电路的电流低于100mA，折合功率小于20w，如大幅超出此电流值可断定为异常情况。

　　（2）高压稳压电路工作原理

    高压电路启动后，在高压包的次级就感应出电压，其中高压线圈上的高压经高压硅堆整流、包内高压电容滤波后，得到较平稳的脉冲极高压，在包内高压电容与包外取样电容C514的分压下。得到一个高压取样脉冲信号，经R520输入到IC502的⑤脚，IC502的⑥脚与⑦脚并联后，组成一个放大倍数为1的
