高清电视的控制系统与传统电视的控制系统相比，前者提供的控制信号更加丰富，如变频、扫描格式转换的各类控制、不同节目源格式识别等等控制信号。高清CRT电视控制系统电路按电路结构划分为以下几类：

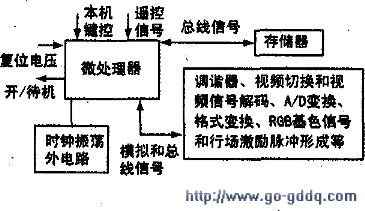

第一类与普通单片CRT电视控制系统电路组成相似。由独立的微处理器、E2PROM（存储器）、一时钟振荡外电路（晶体和电容）、复位电路等组成，其组成框图如上图所示。

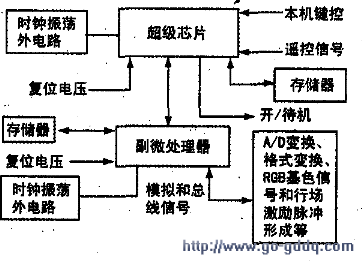

第二类高清电视控制系统电路采用普通电视机上的超级芯片（如TDA9370、TMPA8809、TMPA8823CPNG4N09、LA76931N等）作为主控微处理器。这类芯片在写入高清信号处理控制程序后便可实现对整机信号处理电路的控制。由于个别超级芯片因内存空间及引脚功能不能完全满足整机控制的要求，所以在超级芯片外挂了一块功能扩展块，对超级芯片引脚功能进行扩展。
外挂功能扩展块又称“副CPU”，与主控CPU通过总线进行数据信息交换。中图为此类控制系统电路的组成框图。长虹CHD-7机芯（机型有CHD2995、CHD3495等）就是采用该类控制系统的代表。
该机芯采用的超级芯片为TDA9370，副微处理器采用M37160，副微处理器的工作状态受超级芯片控制。

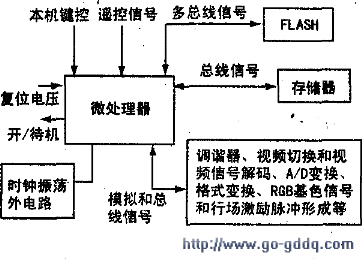

第三类控制系统由微处理器、外挂FLASH块组成。这类控制系统生产的产品通常整机功能较多、变频过程复杂、字符显示丰富、清晰，控制系统执行的程序指令多，控制系统与被控电路间指令传送速度较快。这类控制系统中微处理器的ROM空间有限，不能满足整机电路工作程序运行要求，故在微处理器外挂有程序扩展存储区，即FLASH块。FLASH块存储的数据是整机运行程序指令的一部分，工作时要求微处理器必须快速从FLASH块中读取数据。为实现这一目标，微处理器与FLASH块间通常采用多路并行总线进行数据传送。这种控制系统只有微处理器与FLASH块间程序交换正确才能正常工作。由于这种控制系统传送的地址、数据、读写控制、片选、时钟信号等指令信号，都通过设置的多路总线通道来实现，故控制系统的微处理器的引脚数量较多。多路总线控制信号的优势是传送速度快、抗干扰能力强、数据流通量大传输频率相对串行IIC总线低。缺点是引脚数量多、故障排查费时，任一通道有故障，控制系统程序就不会运行，使整机无法工作。
并行总线控制系统在采用多总线控制的同时，也采用了第一、二类控制系统电路中所采用的对被控电路进行控制的方式。目前多路并行总线控制系统在高清CRT电视、平板电视及背投电视上应用较为普遍，但在传统CRT电视中应用较少，对高清彩电不熟悉的同志对其工作过程的了解较少，故本期着重给大家介绍并行总线控制系统的工作原理及维修，下图为这类控制系统工作的流程框图。
