（5）CPU及控制电路据

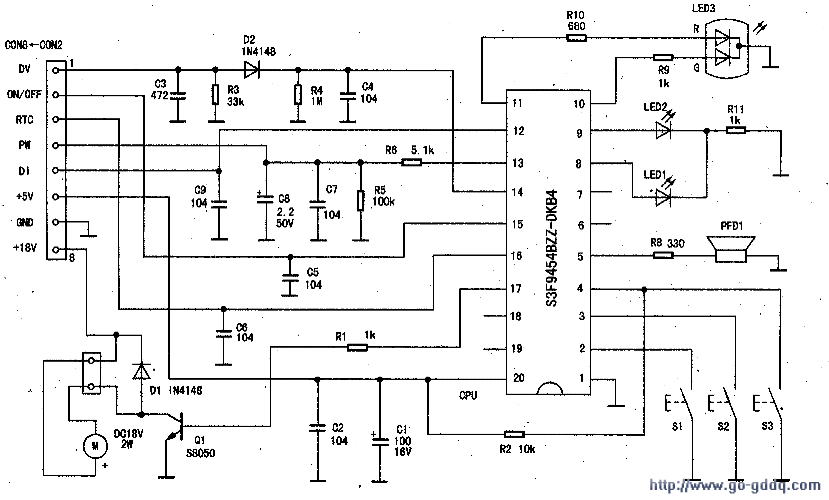

    实物绘出电路图见附图。该机采用的CPU为三星的S3F9454BZZ-DKB4，所需5V工作电压由U3⑧脚提供。CPU15脚为开／关机控制，待机（OFF）时为高电位。13脚为火力控制，待机时为低电位。待机状态下，U3②脚为高电位，①脚为低电位（＜1V），⑥脚无加热脉冲输出，Q1处于截止状态。控制板上的S3键为“手动”开机键，S2键为“自动”开机键，S1键为“关机”键。当按下S2或S3键后，CPU 15脚变为低电位，U3②脚电压小于2.5V，U3启动工作，⑥脚输出高电平加热脉冲，Q1导通，T1次级产生Q1导通电流的脉冲电压，由D5～D8熬流后经CON8（CON2）⑤脚返回CPU的 12脚作为锅检脉冲。如果CPU检测到返回的脉冲信号符合要求，则继续维持15脚输出低电平开机状态；反之，则立刻使15脚恢复为高电平，即时使U3关闭加热脉冲。CPU 13脚输出火力控制信号，由于本机专为烧水泡茶之用，故无需火力调整，只需输出固定控制电压（实测开机状态下CON2④脚PW端电压为4.0V）。CPU 17脚为风扇控制，开机后该脚输出高电平，Q1导通，直流风扇M转换，关机后该脚维持输出高电平一段时间，以使电磁炉内部余热充分散尽。⑤脚负责输出声音报警信号，推动蜂鸣器PFD1发声。

　　（6）保护电路

     1）IGBT管c极过压保护  电磁茶炉开机后，U3②脚电压降低，当Q1 C极反峰电压过高时，经R18、R19、R16分压后的电压经R27、R28再分压后使U3②脚电压升高，即时关闭⑥脚输出的加热脉冲。

　　2）市电过压、欠压保护  300V直流电压经分压电路R17、R15分压后，再经R20、CON8（CON2）①脚、D2送至CPU电压控制端14脚。该脚电压若超出正常范围，CPU将发出相应报警信号并同时关机。

　　3）炉面温度检测  RT为安装于炉面底部的负温度系数热敏电阻，炉面温度越高，由R21与RT分压后的电压越低。

　　该电压送至CPU 16脚，CPU根据该脚电压变化情况判断锅底温度。工作于“自动”状态时，在锅内的水烧开后CPU将执行关机。如果水壶内水烧干造成空烧，在温度达到设定值后，CPU也将执行保护关机。

　　4）IGBT管超温保护  IGBT管散热器装有温控开关QT，用于检测IGBT管工作时的温升。一旦散热器温度达到QT的动作温度值，QT内触点断开，CPU执行保护关机并发出报警信号。
