索尼BG3R机芯彩电扫描电路原理分析
来源:本站整理  作者:佚名  2010-09-23 09:41:50

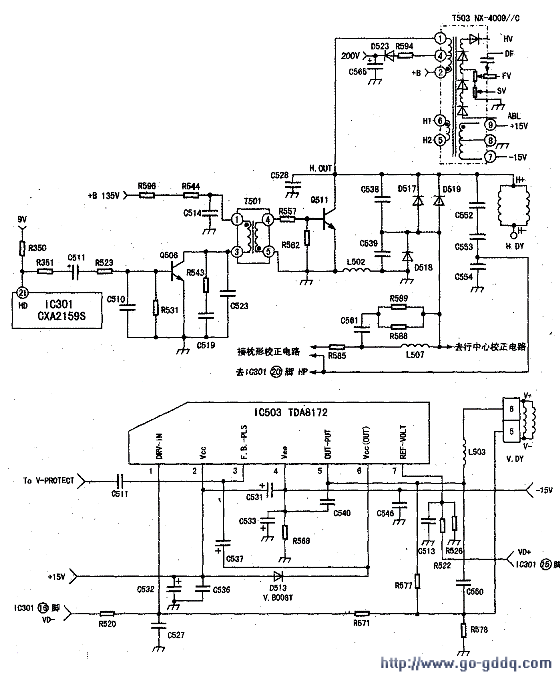

  (1)行扫描电路(如下图所示)

     该机行扫描电路由IC30121脚HD输出行激励脉冲,经C511、R523耦合到Q506(行推动管)的基极,再由Q506放大后经T501去推动Q511(行输出管)进入工作状态。C511(1μF/16V)用于脉冲耦合;C510用于旁路高频干扰;R531给Q506提供放电回路;C523、C519、R543的作用是吸收Q506集电极的尖峰脉冲,以防止Q506被尖峰脉冲击穿;R596、R544、C514为十B供电电路的退耦元件,防止尖峰脉冲输入及防止行脉冲干扰电源。T501为行推动变压器,用于能量转换输出。行扫描输出电路主要由Q511、T503、行偏转线圈,以及行逆程电容(C538、C539、C552、C553、C554)、行阻尼二极管、行中心校正电路等组成。Q511基极R557、R562起限流保护作用,L502可以延缓脉冲电流对Q511的冲击,C528用来吸收Q511集电极的尖峰脉冲,防止Q511击穿。T503为行扫描逆程变压器,T503②脚为+135V的输入端,其④脚的逆程脉冲经R594、D523、C565整流滤波后产生+200V的视放电压,⑤、⑥脚输出CRT灯丝电压,⑨、⑦脚的行逆程脉冲经整流滤波后分别产生+15V和-15V的场扫描供电电压为IC503供电。

  (2)场扫描电路(如下图所示)

   场扫描电路主要由IC503(TDA8172)组成,IC30116脚输出锯齿波信号电压,经R520送至IC503①脚,放大后从IC503⑤脚输出。由于此IC采用直流耦合输出方式,⑤脚输出信号通道无需接电容耦合,且⑤脚直流电位为0V,所以无需电容耦合,场锯齿波信号通过L503直接送入场偏转线圈。产生锯齿波电流,并通过R578构成回路。R578除了具有限流保护作用外还同时将锯齿波电流转换成锯齿波电压,然后由R571形成直流负反馈,稳定静态工作点,以确保IC503⑤脚直流电压为0V。IC30115脚输出一个正相锯齿波,经R522送到IC503⑦脚,作为①脚的参考波形。对场幅度进行校正。IC503的②脚为+15V供电端,④脚为-15V供电端,使IC503工作在OCL功率放大形式。⑥脚为场输出级供电输入端,D513与cS37构成自举升压电路。在场扫描正程期间,IC503内部自举升压开关将③、④脚导通,⑥脚相对④脚的电压为30V;在逆程期间③、②脚导通,使⑥脚相对于④脚电压为60v,从而满足⑤脚60Vp-p输出幅度的供电要求。
